| Номер в госреестре | 70262-18 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-2000, РВС-11000 |
| Изготовитель | АО "Новокуйбышевская нефтехимическая компания", г.Новокуйбышевск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-2000, РВС-11000, (далее -резервуары) предназначены для хранения и измерений объема мазута.

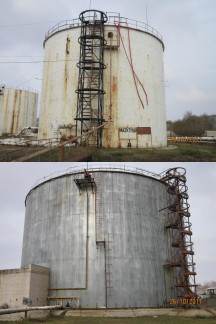

Резервуар РВС-2000 представляет собой металлический сосуд в форме вертикально стоящего цилиндра с плоским днищем, состоящего из цилиндрической обечайки, сваренной из 8-и поясов и приваренных к ним днища и кровли. В обечайку резервуара вварены патрубки для заполнения и слива мазута и люки для осмотра и проведения ремонтных работ. Резервуар снабжен лестницей для доступа на крышу. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемораздаточными патрубками с запорной арматурой, механическими предохранительными клапанами; противопожарным оборудованием. Резервуар оснащен молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка - наземная, на фото 1 приведен общий вид резервуара РВС-2000 №№ 1, 2, 3, 4.
Резервуар РВС-11000 представляет собой металлический сосуд в форме вертикально стоящего цилиндра с плоским днищем, состоящего из цилиндрической обечайки, сваренной из 10-ти поясов и приваренных к ним днища и сферической крыши. В обечайку резервуара вварены патрубки для заполнения и слива мазута и люки для осмотра и проведения ремонтных работ. Резервуар снабжен лестницей для доступа на крышу. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой, механическими предохранительными клапанами; противопожарным оборудованием. Резервуар оснащен молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка - наземная, на фото 2 приведен общий вид резервуара РВС-11000 № 5.
Пломбирование резервуаров не предусмотрено
отсутствует.
Основные метрологические и технические характеристики резервуара приведены в таблице 1 и таблице 2.
Таблица 1
| Наименование характеристики | РВС-2000 | |||
| № 1 | № 2 | № 3 | № 4 | |
| Номинальная вместимость, м3 | 2000 | |||
| Пределы допускаемой относительной погрешности резервуара при измерении вместимости, % | ±0,2 | |||
| Базовая высота резервуара, мм | 12120 | 12058 | 11799 | 11960 |
| Вместимость мертвой полости, м3 | 39,749 | 37,910 | 30,680 | 41,580 |
| Высота резервуара, мм | 11801 | 11712 | 11765 | 11760 |
| Внешний диаметр, мм | 15180 | 15180 | 15180 | 15180 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 | |||
| Температура хранимой жидкости, °С | от -40 до +50 | |||
Таблица 2
| Наименование характеристики | РВС-11000 |
| № 5 | |
| Номинальная вместимость м3 | 11000 |
| Пределы допускаемой относительной погрешности резервуара при измерении вместимости, % | ±0,2 |
| Базовая высота резервуара, мм | 19401 |
| Вместимость мертвой полости, м3 | 158,475 |
| Высота резервуара, мм | 17880 |
| Внешний диаметр, мм | 28620 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
| Температура хранимой жидкости, °С | от -40 до +50 |
наносится на титульный лист паспорта резервуара методом печати.
Комплект поставки резервуара приведен в таблице 3
Таблица 3
| Наименование | Обозначение | Количеств о |
| Резервуар вертикальный стальной цилиндрический | РВС-2000, РВС-11000 | 5 шт. |
| Паспорт | Паспорт резервуара РВС-ХХХ № Х | 5 экз. |
| Г радуировочная таблица | Г радуировочная таблица РВС-ХХХ № Х | 5 экз. |
осуществляется по ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
Рулетка измерительная металлическая 2 класс точности, EX20/5, (регистрационный номер 22003-07);
Рулетка измерительная металлическая 2 класс точности, Р20У2Г (регистрационный номер 51171-12);
Толщиномер ультразвуковой А1209 (регистрационный номер 49605-12);
Термометр лабораторный ТЛ-4 (регистрационный номер 303-91);
Динамометр общего назначения ДПУ-0,02-2 (регистрационный номер 1183-63);
Нивелир 3Н-2КЛ (регистрационный номер 14892-95);
Линейка измерительная металлическая (регистрационный номер 20048-05); Штангенциркуль ABSOLUTE DIGIMATIC серия 500, 300-0,01 (регистрационный номер 49805-12);
Анемометр чашечный МС-13 (регистрационный номер 3488-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВС-2000, РВС-11000
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
