| Номер в госреестре | 70263-18 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | TRAILOR S383EL, TRAILOR S383EL1C |
| Изготовитель | "Trailor Actm International", Франция |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны TRAILOR S383EL, TRAILOR S383EL1C (далее по тексту -ППЦ) предназначены для измерений объема, а также для транспортирования и временного хранения светлых нефтепродуктов.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующему определенному объему нефтепродукта.
Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении круглую форму, установленной на шасси. ППЦ является транспортной мерой полной вместимости (далее по тексту - ТМ). Цистерна состоит из герметичных секций. Для гашения гидравлических ударов во время движения, внутри секций ППЦ установлены волнорезы плосковыгнутой формы. Каждая секция ППЦ оборудована заливной горловиной круглой формы. С внутренней стороны горловины в каждой секции установлен указатель уровня налива. Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.

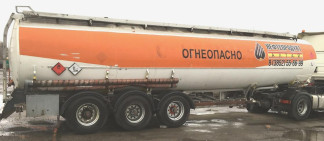

На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование V О 1Л О Tirn/ЧУЧ т т лттттлтт | Значение | ||
| TRAILOR S383EL | TRAILOR S383EL | TRAILOR S383EL1C | |
| ХараКТсрИСТИКИ | VFNS383ELL1C18165 | VFNS383ELM1C22158 | VFNS383ELM1C22108 |
| Номинальная | |||
| вместимость, дм3 | 38000 | 38000 | 38300 |
| Действительная | |||
| вместимость, дм3; | |||
| - 1-й секции | 6000 | 6000 | 6000 |
| - 2-й секции | 4000 | 4000 | 4000 |
| - 3-й секции | 6000 | 6000 | 6000 |
| - 4-й секции | 2000 | 2000 | 5000 |
| - 5-й секции | 3000 | 3000 | 5000 |
| - 6-й секции | 5000 | 5000 | 4300 |
| - 7-й секции | 4000 | 4000 | 2000 |
| - 8-й секции | 2000 | 2000 | 6000 |
| - 9-й секции | 6000 | 6000 | - |
| Пределы | |||
| допускаемой | |||
| относительной | |||
| погрешности ТМ, % | ±0,4 | ||
| Разность между | |||
| номинальной и | |||
| действительной | |||
| вместимостью ТМ, | ±1,5 | ||
| % | |||
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 6900 |
| Габаритные размеры, мм, не более: | |
| - длина | 11800 |
| - ширина | 2400 |
| - высота | 3500 |
| Температура окружающей среды при | |
| эксплуатации, °С | от -40 до +50 |
наносится на маркировочную табличку в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцепы-цистерны | TRAILOR S383EL или TRAILOR S383EL1C | 1 шт. |
| Запасные части, инструменты и принадлежности | - | 1 комплект |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основное средство поверки: комплекс градуировки резервуаров «Зонд» (рег. №17906-98): пределы допускаемой относительной погрешности измерений объема выдаваемой жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ППЦ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и на пломбу, ограничивающую возможность перемещения указателя уровня налива.
приведены в эксплуатационном документе.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки Техническая документация фирмы изготовителя
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
