| Номер в госреестре | 70265-18 |
| Наименование СИ | Расходомеры ультразвуковые |
| Обозначение типа СИ | КТМ Ультраволна 63 С, КТМ Ультраволна 63 П, КТМ Ультраволна 63 Ex |
| Изготовитель | ООО "НПП КуйбышевТелеком-Метрология", г.Самара |
| Год регистрации | 2018 |
| Срок свидетельства | 26.01.2023 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры ультразвуковые «КТМ Ультраволна 63 С», «КТМ Ультраволна 63 П», «КТМ Ультраволна 63 Ех» предназначены для измерений расхода жидких сред.
Расходомеры ультразвуковые «КТМ Ультраволна 63 С», «КТМ Ультраволна 63 П», «КТМ Ультраволна 63 Ех» используют принцип дифференциального (разностного) определения времени прохождения ультразвукового сигнала в движущемся потоке жидкости. Разность времени прохождения ультразвукового сигнала пропорциональна скорости распространения жидкости в трубопроводе.
Прибор состоит из вычислительного блока и одного или двух комплектов накладных ультразвуковых приёмопередатчиков. Комплект накладных приёмопередатчиков состоит из двух штук.
Накладные приёмопередатчики располагаются на поверхности трубопровода вдоль его продольной оси. В состав каждого приёмопередатчика входят излучатель и приёмник ультразвукового сигнала.
Вычислительный блок обрабатывает данные, полученные от приёмопередатчиков, отображает измерительную информацию на жидкокристаллическом дисплее и преобразует её в нормированные аналоговые или импульсные сигналы.

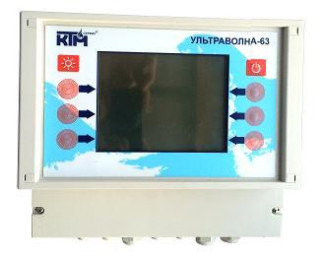

Вычислительные блоки выполнены в герметичных пластиковых или металлических корпусах, внутри которых расположены электрические схемы и элементы подключения внешних цепей. Количество измерительных каналов может быть 1 или 2 (по заказу). Вычислительные блоки выпускаются в следующих исполнениях:
В вычислительных блоках предусмотрен цифровой интерфейс miniUSB и RS232 или RS485.
В качестве дополнительной опции вычислительные блоки могут измерять температуру при помощи специальных накладных датчиков температуры и вычислять количество теплоты.
Пломбирование вычислительных блоков «КТМ Ультраволна 63 С» осуществляется в соответствии с рисунком 3.
Пломбирование вычислительных блоков «КТМ Ультраволна 63 П» не предусмотрено.
Встроенное программное обеспечение (далее - ПО) используется для сбора, обработки, отображения и передачи на периферийные устройства информации об измерениях.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | sysctrol.hex |
| Номер версии (идентификационный номер) ПО | не ниже 1.21.хх |
| Цифровой идентификатор ПО* | 0xfd007a70 |
| Примечание: * - контрольная сумма метрологически значимой части | |
Информация о версии программного обеспечения доступна для просмотра на жидкокристаллическом дисплее при включении расходомера.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение |
| Диаметры трубопроводов, мм | от 10 до 1500 |
| Диапазон измерений скорости потока, м/с | |
| - в диапазоне диаметров 10 < DN < 1200 | от 0 до 20 |
| - в диапазоне диаметров 1200 < DN < 1500 | от 0 до 12 |
| Пределы допускаемой относительной погрешности измерений | |
| расхода, % | |
| - в диапазоне скоростей 2 < v < 20 м/с | ±1,0 |
| - в диапазоне скоростей 0,5 < v < 2 м/с | ±2,5 |
| - в диапазоне скоростей 0 < v < 0,5 м/с | ±5,0 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура измеряемой среды, °С | от -40 до +150 |
| Выходные сигналы: | |
| - ток, мА | от 4 до 20 (2 канала) |
| - импульсы, Гц | до 1000 (1 или 2 канала) |
| - релейный | 1 канал |
| Напряжение питания: | |
| - переменного тока, В | 220±22 |
| - постоянного тока, В | от 18 до 36 |
| Время автономной работы от аккумулятора, ч, не менее* | 3; 20 |
| Потребляемая мощность, Вт, не более | 10 |
| Максимальная длина кабеля от вычислителя до ультразвуковых | |
| приёмопередатчиков, м, не более | 350 |
| Условия применения: | |
| - температура воздуха, °С | от -20 до +60 |
| с утепляющим чехлом, °С | от -65 до +60 |
| - относительная влажность, % | от 20 до 95 (без конденсата) |
| - атмосферное давление, кПа | от 84 до 106 |
| Класс защиты по ГОСТ 14254-2015 - для исполнения «КТМ Ультраволна 63 П» - для исполнения «КТМ Ультраволна 63 С» - для исполнения «КТМ Ультраволна 63 С Ex» - для приёмопередатчиков | IP54 IP65 IP66 IP65, IP68 |
| Габаритные размеры вычислительных блоков: - для исполнения «КТМ Ультраволна 63 П», мм, не более - для исполнения «КТМ Ультраволна 63 С», мм, не более - для исполнения «КТМ Ультраволна 63 С Ex», мм, не более | 265x190x70 260x240x120 500x350x200 |
| Г абаритные размеры приемопередатчиков, мм, не более : | 157x50x58 |
| Масса вычислительных блоков: - для исполнения «КТМ Ультраволна 63 П», кг, не более - для исполнения «КТМ Ультраволна 63 С», кг, не более - для исполнения «КТМ Ультраволна 63 С Ex», кг, не более | 1,5 1,3 17,2 |
| Маркировка взрывозащиты: - для вычислительных блоков «КТМ Ультраволна 63 С Ex» - для приёмопередатчиков | IEx d IIC T6 Gb или IEx d IIB+H2 T5 Gb X IEx d IIC T6...T3 Gb X |
| Примечание: * - для разных типов аккумуляторов. | |
наносится типографским способом на эксплуатационную документацию и на переднюю панель вычислительного блока методом офсетной печати или лазерной гравировки.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Расходомер ультразвуковой | «КТМ Ультраволна 63 С», «КТМ Ультраволна 63 П», «КТМ Ультраволна 63 Ех» | 1 шт. |
| Ультразвуковые приёмопередатчики | XUC-FW | по заказу |
| Паспорт | ПС4213-003 -20642404-2017 | 1 экз. |
| Руководство по эксплуатации | РЭ4213 -003 -20642404-2017 | 1 экз. |
| Методика поверки | РТ-МП-4346-449-2017 | 1 экз. |
| Комплект присоединительной арматуры | 1 комп. | |
осуществляется по документу РТ-МП-4346-449-2017 «ГСИ. Расходомеры ультразвуковые «КТМ Ультраволна 63 С», «КТМ Ультраволна 63 П», «КТМ Ультраволна 63 Ех», утвержденному ФБУ «Ростест-Москва» 30.11.2017 г.
Основные средства поверки:
- установка поверочная расходомерная ТАЙФУН, мод. ТАИФУН-1000 (регистрационный номер в Федеральном информационном фонде 60684-15);
- толщиномер ультразвуковой 26MG (регистрационный номер в Федеральном информационном фонде 29754-05);
- штангенциркуль ABSOLUTE Digimatic серии 551 (регистрационный номер в Федеральном информационном фонде 49805-12);
- рулетка измерительная металлическая UM5M, (регистрационный номер в Федеральном информационном фонде 22003-07);
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер в Федеральном информационном фонде 32156-06);
- вольтметр универсальный В 7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
приведены в эксплуатационном документе.
ТУ 4213-003-20642404-2015 Расходомеры ультразвуковые «КТМ Ультраволна 63 С», «КТМ Ультраволна 63 П», «КТМ Ультраволна 63 Ех». Технические условия
