Государственный реестр средств измерений

Резервуары горизонтальные стальные цилиндрические РГС-75, 70270-18

70270-18
Резервуары горизонтальные стальные цилиндрические РГС-75 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Карточка СИ
Номер в госреестре 70270-18
Наименование СИ Резервуары горизонтальные стальные цилиндрические
Обозначение типа СИ РГС-75
Изготовитель АО "Газпромнефть-Терминал", г.Новосибирск
Год регистрации 2018
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары горизонтальные стальные цилиндрические РГС-75 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

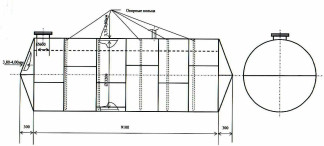

Резервуары горизонтальные стальные цилиндрические РГС-75 представляют собой горизонтальные стальные цилиндрические сосуды с коническими днищами. Расположение резервуаров - подземное.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в верхней части резервуаров.

Резервуары горизонтальные стальные цилиндрические РГС-75 (№№ 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21) расположены на складе № 2 Новосинеглазовской нефтебазы, Челябинская обл., п. Новосинеглазово, ул.Советская, 1б.

Пломбирование резервуаров горизонтальных стальных цилиндрических РГС-75 не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1

Наименование характеристики

Значение

Номинальная вместимость, м3

75

Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), %

±0,25

Средний срок службы, лет, не менее

20

Условия эксплуатации:

-    температура окружающего воздуха, С

-    атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2

Наименование

Количество

Резервуар горизонтальный стальной цилиндрический РГС-75

21 шт.

Паспорт

21 экз.

Г радуировочная таблица

21 экз.

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13), допускаемая относительная погрешность измерений объема жидкости ±0,15%, диапазон измерения уровня от 10 до 4000 мм, допускаемая абсолютная погрешность измерений уровня ±1 мм, минимальный измеряемый объем жидкости 200 л;

-    комплекс градуировки резервуаров «Зонд» (регистрационный номер 17906-08), диапазон измерений уровня от 10 до 9000 мм, допускаемая абсолютная погрешность измерений уровня ±1 мм, допускаемая относительная погрешность измерений объема жидкости ±0,15%, минимальный измеряемый объем жидкости 200 л.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 3540-2015 «Масса и объем нефтепродуктов. Методика измерений в резервуарах горизонтальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный ФР.1.29.2015.21901.

Нормативные документы

ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».

ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Техническая документация АО «Газпромнефть-Терминал».

Зарегистрировано поверок 21
Поверителей 1
Актуальность данных 22.11.2024
