| Номер в госреестре | 70275-18 |
| Наименование СИ | Контроллеры частоты вращения турбины |
| Обозначение типа СИ | E16 |
| Изготовитель | "Braun GmbH Industrie-Elektronik", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 26.01.2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллеры частоты вращения турбины E16 (далее по тексту - контроллеры E16) предназначены для измерения частоты вращения валов различных агрегатов и формирования управляющих сигналов по алгоритму защиты «2 из 3» для обеспечения их безопасной эксплуатации.
Принцип действия контроллера E16 основан на измерении за предустановленное время среднего значения периода следования импульсов, поступающих с выхода первичных преобразователей (далее по тексту - датчиков), расчёте на основе этих измерений частоты вращения объекта и формирования командных сигналов, предназначенных для управления внешними устройствами (например, устройством аварийной остановки турбины) на основе алгоритма защиты «2 из 3».
При реализации алгоритма защиты «2 из 3» три измерительных канала работают параллельно и обеспечивают полную измерительную и контрольную функциональность по каждому каналу независимо от других. В случае выполнения предустановленного условия на двух каналах срабатывает система защиты и формируется внешний командный сигнал, в результате чего:
- снижается вероятность ошибочных срабатываний и остановок оборудования;
- достигается возможность проверки каналов на отработку условий срабатывания/ аварии без остановки контроллера;
- достигается возможность обслуживания или замены датчиков и каналов без остановки системы в целом.

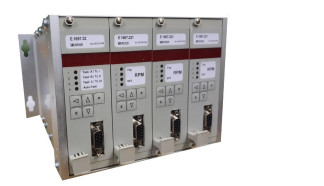

Конструктивно контроллеры E16 выполнены в виде электронных модулей, размещённых в стандартных промышленных корпусах, предназначенных для крепления в 19-дюймовую стойку или для панельного монтажа.
Контроллеры Е16 выпускаются в двух модификациях Е16х3хх и Е16хххБ, которые отличаются друг от друга характеристиками, приведёнными в таблицах 2 и 3.
Контроллер Е16х3хх состоит из тестового генератора и трёх независимых анализаторных модулей, объединённых в одном корпусе. Каждый из анализаторных модулей представляет один тахометрический канал, в котором происходит обработка выходных сигналов датчиков и сигналов аварийного выключения. На лицевой стороне каждого анализаторного модуля расположены 5-разрядный индикатор и сенсорная панель со светодиодными индикаторами.
Контроллер Е16 поставляется вместе со встроенным программным обеспечением (ПО). Встроенное ПО реализует функциональность контроллера и обеспечивает выполнение следующих функций:
- обработку измерительной информации от первичных преобразователей;
- отображение на индикаторе контроллера текущего значения частоты вращения;
- сигнализацию превышения частоты вращения;
- хранение в энергонезависимой памяти основных заданных переменных данных, уставки (уставок) сигнализации, текущего значения даты и времени;
- преобразование текущего значения частоты вращения в пропорциональные аналоговые сигналы постоянного тока и напряжения.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |
| E16х3хх | E16хххD | |
| Идентификационное наименование ПО | Interface Software IS-RS232-E16 | Interface Software IS-RS232-E16 |
| Номер версии (идентификационный номер) ПО | 4.46 05 EG 06.07.17 | 4.46 05 EG 06.07.17 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | - |
Таблица 2 - Метрологический характеристики
| Наименование характеристики | Значение | |
| E16х3хх | E16хххD | |
| Диапазон измерений частот выходного сигнала первичного преобразователя, Гц | от 0 до 30000 | от 0 до 50000 |
| Пределы допускаемой относительной погрешности измерений выходного сигнала первичного преобразователя | ± (0,005 %+1 ЕМР) (ЕМР-единица младшего разряда) | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Е16х3хх | E16хххD | |
| Тип выходного сигнала | TTL, HTL | |
| Количество тахометрических каналов, шт. | 3 | 1 |
| Напряжение питания первичного преобразователя, В | 12±0,5 | |
| Время реакции на события, мс, не более | 15 | |
| Параметры электрического питания: | ||
| - напряжение постоянного тока, В | от 18 до 40 | |
| - напряжение переменного/постоянного тока, В | от 20 до 265 | |
| - частота переменного тока, Гц | 50±5 | |
| Потребляемая мощность, В • А, не более | 60 | |
| Г абаритные размеры, мм, не более | ||
| - длина | 500 | 160 |
| - ширина | 220 | 105 |
| - высота | 300 | 120 |
| Масса, кг, не более | 5 | 1 |
| Условия эксплуатации - температура окружающей среды, °C - относительная влажность воздуха при температуре 25 °C без конденсации влаги, %, не более | от 0 до +55 80 | от 0 до +60 80 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 20 52500 | |
наносится на корпус контроллера E16 несмываемой краской и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Контроллер частоты вращения турбины E16 | - | 1 шт. |
| Технический паспорт и инструкция по эксплуатации 1) | - | 1 экз. |
| Инструкция 2) | - | 1 экз. |
| Методика поверки | МП 253-227-2017 | 1 экз. |
| Примечание: 1) - для модификации E16х3хх 2) - для модификации E16хххD |
осуществляется по документу МП 253-227-2017 «Контроллеры частоты вращения турбины E16. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 29.10.2017 г. Основные средства поверки:
- генератор сигналов произвольной формы 33220А, рег. № 32993-09;
- частотомер электронно-счётный Ч3-85/3, рег. № 32359-06.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
Техническая документация фирмы «Braun GmbH Industrie-Elektronik», Германия
| Зарегистрировано поверок | 56 |
| Поверителей | 5 |
