| Номер в госреестре | 70277-18 |
| Наименование СИ | Весы платформенные |
| Обозначение типа СИ | 4308П-10 |
| Изготовитель | ПАО "Новолипецкий металлургический комбинат" (НЛМК), г.Липецк |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы платформенные 4308П-10 (далее - весы) предназначены для статического измерения массы пачек металла на предприятии ПАО «НЛМК», г. Липецк.
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые электрические сигналы с датчиков по линиям связи поступают в весоизмерительный терминал (далее - терминал), в котором они преобразуются в цифровой код, и измеренное значение массы груза индицируется на цифровом дисплее терминала.
Весы состоят из терминала, весоизмерительного датчика и грузоприемного устройства (далее - ГПУ).

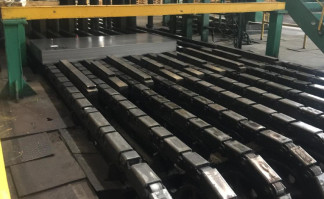

ГПУ представляет собой рычажную платформу, встроенную в рольганг. Материалы транспортируются по рольгангу, в зоне измерения производится остановка, под действием гидравлического привода поднимается весоизмерительная платформа, которая методом рычага оказывает давление на датчик ГСП 1778 ДСТ (Госреестр №5223-00).
Терминал представлен в двух вариантах:
- приборы весоизмерительные Микросим М0601 (далее - Микросим М0601, Госреестр №25939-03);
- прибор весоизмерительный WE2111 (далее WE2111, Госреестр № 61808-15).
Для защиты от непреднамеренных и преднамеренных изменений у приборов весоизмерительных Микросим-0601 изготовителем пломбируется задняя крышка, у прибора весоизмерительного WE2111 на переключатель режимов настройки и юстировки на передней панели корпуса изготовителем наносится разрушаемая наклейка.
Программное обеспечение (далее - ПО) весов состоит из двух частей: ПО Микросим М0601 и ПО WE2111. ПО является встроенным и загружается фирмой изготовителем при производстве, не может быть модифицировано или несанкционировано загружено через какой-либо интерфейс без нарушения внешних и внутренних пломб.
Идентификация ПО обеспечивается отображением номера версии на дисплее терминала при включении в сеть.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные признаки (данные) ПО
| Идентификационные данные (признаки) | Значение | |
| WE2111 | Микросим 0601 | |
| Идентификационное наименование ПО | отсутствует | Ed.5.xx |
| Номер версии (идентификационный номер ПО) | не ниже у1.0х | 5 |
| Цифровой идентификатор ПО | отсутствует | отсутствует |
Таблица 2 - Метрологические характеристики весов
| Наименование характеристики | Значение |
| Класс точности по ГОСТ OIML R76-1-2011 | III |
| Максимальная нагрузка, кг | 10000 |
| Минимальная нагрузка, кг | 1000 |
| Действительная цена деления, кг | 20 |
| Поверочный интервал, кг | 20 |
| Число поверочных интервалов | 500 |
| Пределы допускаемой погрешности при первичной поверке, кг | ±10 |
| Пределы допускаемой погрешности при эксплуатации, кг | ±20 |
| Диапазон выборки массы тары (Т-), % от Max | от 0 до 20 |
Таблица 3 - Основные технические характеристики весов
| Значение | ||
| Наименование характеристики | зав. № 1-1 | зав. №№ 2-2, 2-3, 3-2, 3-3 |
| Габаритные размеры грузоприемной платформы, мм, не более | ||
| - высота | 500 | 1500 |
| - ширина | 4400 | 6000 |
| - длина | 2200 | 2200 |
| Масса грузоприемной платформы, кг, не более | 3200 | 3500 |
| Климатические условия применения: | ||
| - диапазон температуры, °С | от +10 до +30 | |
| - относительная влажность, %, не более | 85, без конденсации влаги | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | от 187 до 242 | |
| - частота переменного тока, Гц | от 49 до 51 | |
| Потребляемая мощность, В-А, не более | 30 | |
| Средний срок службы, лет | 8 | |
наносится на титульный лист паспорта весов типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность весов
| Наименование | Обозначение | Количество |
| Весы в сборе: | ||
| - грузоприемное устройство | 1 шт. | |
| - датчик весоизмерительный | ГСП 1778 ДСТ | 1 шт. |
| - терминал | Микросим-0601 | 1 шт. |
| WE2111 | 1 шт. | |
| Комплект эксплуатационных документов: | ||
| - Паспорт | 28-013-001 ПС | 1 экз. |
| 28-013-002 ПС | 1 экз. | |
| 28-013-003 ПС | 1 экз. | |
| 28-013-004 ПС | 1 экз. | |
| 28-013-005 ПС | 1 экз. | |
| - Руководство по эксплуатации | 28-013-001 РЭ | 1 экз. |
| 28-013-002 РЭ | 1 экз. | |
| 28-013-003 РЭ | 1 экз. | |
| 28-013-004 РЭ | 1 экз. | |
| 28-013-005 РЭ | 1 экз. |
осуществляется по документу приложение ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
- рабочий эталон 4 разряда по ГОСТ 8.021-2015 - гири 4 разряда в диапазоне значений от 1 000 до 10 000 кг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационной документации.
Нормативные документы, устанавливающие требования к весам платформенным 4308П-10
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы».
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
