| Номер в госреестре | 70278-18 |
| Наименование СИ | Анализаторы качества электрической энергии |
| Обозначение типа СИ | EPPE CX, EPPE PX |
| Изготовитель | "KoCoS Messtechnik AG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 26.01.2023 |
| МПИ (интервал между поверками) | 5 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы качества электрической энергии EPPE CX, EPPE PX (далее по тексту -анализаторы) предназначены для измерения, регистрации и анализа показателей качества электрической энергии, а также для измерений силы и напряжения постоянного и переменного токов, регистрации, хранения и анализа информации о стационарных и переходных процессах, предшествующих и сопутствующих аварийным отклонениям параметров в электрических сетях и машинах, контроля состояния устройств «включено-выключено».
Принцип действия анализаторов основан на измерении и преобразовании аналоговых входных сигналов напряжения и силы электрического тока в цифровую форму и их программной обработке встроенным микропроцессором.
Анализаторы применяются на объектах электроэнергетики, связанных с генерацией, передачей, распределением и потреблением электроэнергии в электрических сетях в энергосистемах любого класса напряжений, а также системы могут применяться для наблюдения, регистрации, анализа и управления технологическими параметрами в различных производственных процессах.
Анализаторы используются в качестве централизованной или децентрализованной системы мониторинга и объединяют в себе следующие конструктивные элементы и функции:
- анализатор качества электрической энергии, соответствующий классу А характеристик процесса измерений по ГОСТ 30804.4.30-2013:
- фазное напряжение переменного тока;
- среднеквадратическое значение фазного напряжения за полупериод;
- линейное напряжение переменного тока;
- среднеквадратическое значение линейного напряжения переменного тока за
полупериод;
- частота переменного тока;
- кратковременная и длительная доза фликера;
- среднеквадратическое значение n-ой гармонической составляющей напряжения переменного тока и суммарный коэффициент гармонических составляющих кривой напряжения переменного тока (THD);
- среднеквадратическое значение h-ой интергармонической составляющей напряжения переменного тока;
- сигналы управления;
- среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности;
- продолжительность особого события;
- регистратор аварийных событий с высоким разрешением и частотой дискретизации до 30 кГц для анализа переходных процессов;
- регистратор динамических нарушений в электрических сетях;
- регистратор параметров электрических процессов;
- регистратор показаний датчиков;
- регистратор событий;
- измеритель действующего значения напряжения и тока, значения частоты, мощности, коэффициента мощности, дозы фликера, коэффициента нелинейных искажений, температуры;
- осциллограф;
- индикатор векторной диаграммы;
- самописец для действующего значения напряжения и тока, значения мощности, коэффициента мощности, коэффициента нелинейных искажений;
- спектроанализатор;
- счётчик электроэнергии с классом точности 0,2S;
- автоматическая доставка по цифровым и модемным каналам коммуникации файлов регистрации, формирование и доставка отчётов о событиях, происходящих в контролируемых системах электроснабжения, в центры диспетчеризации.
Анализаторы выпускаются в двух модификациях EPPE CX и EPPE PX, которые отличаются:
- типом корпуса (щитовое исполнение для модификации EPPE CX; переносное исполнение для модификации EPPE PX);
- количеством и диапазоном измерительных каналов и выходов для воспроизведений напряжения и силы электрического тока.
Анализаторы модификации EPPE CX представляют собой прибор, помещенный в пластиковый корпус, предназначенный для монтажа в панель или на DIN-рейку. На передней панели расположены: цветной графический дисплей с сенсорным экраном, клавиатура, индикаторы работы, разъемы USB. На задней панели расположены разъемы для подключения к объекту измерений, разъем для внешнего питания, коммуникационные разъемы, разъемы для подключения к модулю синхронизации времени.
В зависимости от назначения анализаторы модификации EPPE CX комплектуются следующими модулями:
1) аналоговый модуль тип 1. Аналоговый модуль с частотой дискретизации 200 кГц с 4 входами для измерений напряжения переменного (постоянного) тока и 4 входами для измерения силы переменного тока;
2) аналоговый модуль тип 2. Аналоговый модуль с частотой дискретизации 200 кГц с 8 входами для измерений напряжения переменного и постоянного тока;
3) аналоговый модуль тип 3. Аналоговый модуль с частотой дискретизации 200 кГц с 4 входами для измерений напряжения переменного тока и 4 входами для измерения напряжения сигналов от датчиков тока;
4) аналоговый модуль тип 4. Аналоговый модуль с 4 входами (группа 1) для измерения напряжения переменного и постоянного тока с частотой дискретизации 200 кГц, 4 входами (группа 2) для измерения напряжения переменного и постоянного тока с частотой дискретизации 100 Гц, 2 входа (группа 3) для измерения сигналов с частотой дискретизации 100 Гц от резистивных датчиков температуры РТ 100, РТ 500, РТ 1000; 1 выход (группа 4) для воспроизведения значений напряжения или силы постоянного тока. Данный модуль позволяет проводить измерения силы постоянного тока при подключении к нему внешнего адаптера для измерения силы постоянного тока (шунты 100 Ом или 500 Ом);
5) модуль дискретных входных сигналов. Содержит 14 дискретных входов. Дискретные входы предназначены для работы с напряжением постоянного тока от 24 до 300 В с временным разрешением 0,1 мс;
6) модуль дискретных выходных сигналов. Содержит 8 дискретных выходов. Дискретные выходы предназначены воспроизведения сигналов состояния и аварийной сигнализации.
7) модуль синхронизации. Предназначен для синхронизации текущего времени с различными стандартами времени.
Дополнительно анализаторы модификации EPPE CX могут комплектоваться внешними измерительными адаптерами для измерения силы постоянного тока (шунты: 100 Ом; 500 Ом), гибкими щупами для измерения силы электрического тока: ACP 300 и АСР 3000, антенной GPS.
Анализаторы модификаций EPPE PX представляют собой прибор портативного исполнения в ударопрочном пластиковом корпусе. На панели управления расположены: цветной графический дисплей с сенсорным экраном, клавиатура, индикаторы работы, разъемы для подключения к объекту измерений, разъем для внешнего питания, коммуникационные разъемы, разъемы для подключения к модулю синхронизации времени расположены на передней панели анализатора.
Анализаторы модификации EPPE PX включают в свой состав следующие входы:
1) аналоговые входы. 12 аналоговых входов с частотой дискретизации 200 кГц:
4 аналоговых входа для измерений напряжения постоянного и переменного тока (группа 1) и 4 аналоговых входа для измерений силы переменного тока (группа 1); 4 аналоговых входа для измерений сигналов напряжения электрического тока от датчиков тока (группа 2);
2) входы датчиков. 4 измерительных входа датчиков с частотой дискретизации 10 кГц (группа 1) для измерения сигналов напряжения постоянного и переменного тока, а также силы постоянного тока 20 мА от первичных преобразователей (при применении адаптера с шунтом 500 Ом); 1 вход (группа 2) для измерения сигналов от резистивных датчиков температуры РТ 1000 с частотой дискретизации 100 Гц;
3) аналоговый выход для воспроизведений напряжения постоянного тока;
4) 8 дискретных входов для работы с напряжением постоянного тока от 24 до 300 В с временным разрешением 0,1 мс;
5) 2 дискретных выхода воспроизведения сигналов состояния и аварийной сигнализации;
6) вход синхронизации времени: для синхронизации текущего времени с различными стандартами времени.
Дополнительно анализаторы модификации EPPE PX могут комплектоваться внешними измерительными адаптерами для измерения силы постоянного тока (шунт 500 Ом), гибкими щупами для измерения тока: ACP 300; ACP 3000, антенной GPS.

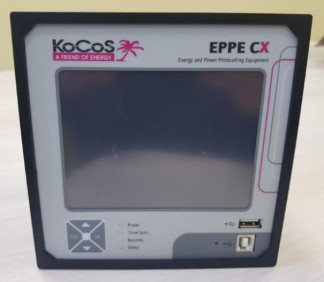

Общий вид анализаторов, места пломбирования от несанкционированного доступа и нанесения знака поверки представлены на рисунке 1.
Место пломбирования (наклейкой углового соединения задней панели с боковой стенкой)
Место пломбирования (наклейкой места соединения корпуса с лицевой панелью)
б) модификация анализаторов EPPE PX
Анализаторы имеют встроенное и внешнее программное обеспечение (далее по тексту - ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) систем предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО состоит из ПО EPPE Online и EPPE Analysis. Данные ПО не являются метрологически значимыми и предназначены для связи анализаторов с персональным компьютером, с возможностью считывания служебной информации, управления системами, оценки записей, отображения измеренных значений, без возможности влияния на метрологически значимые части встроенного ПО и измерительную информацию.
Идентификационные данные встроенного и внешнего ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО контроллеров
| Идентификационные данные (признаки) | Значение | ||
| Встроенное ПО | Внешнее ПО | ||
| EPPE CX | EPPE PX | EPPE EPPE Analisys Online | |
| Идентификационное наименование ПО | - | EPPE | |
| Номер версии (идентификационный номер ПО), не ниже | 1.02 | 1.01 | 2.03 |
| Цифровой идентификатор ПО | - | - | |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики анализаторов приведены в таблицах 2-6.
Таблица 2 - Метрологические характеристики анализаторов EPPE CX
| Наименование характеристики | Диапазон измерений (воспроизведений) | Пределы допускаемой погрешности измерений: приведённой (у)1); относительной (5); абсолютной (Д) |
| Аналоговый модуль тип 1 | ||
| Среднеквадратическое значение фазного (междуфазного) напряжения переменного тока, В | от 3 до 600 | ±0,05 % (у) |
| Напряжение постоянного тока, В | от -848 до +848 | ±0,05 % (у) |
| Среднеквадратическое значение силы переменного тока, А | от 0,2 до 40 | ±0,05 % (у) |
| Аналоговый модуль тип 2 | ||
| Среднеквадратическое значение фазного (междуфазного) напряжения переменного тока, В | от 3 до 600 | ±0,05 % (у) |
| Напряжение постоянного тока, В | от -848 до +848 | ±0,05 % (у) |
| Аналоговый модуль тип 3 | ||
| Среднеквадратическое значение фазного (междуфазного) напряжения переменного тока, В | от 3 до 600 | ±0,05 % (у) |
| Напряжение постоянного тока, В | от -848 до +848 | ±0,05 % (у) |
| Среднеквадратическое значение напряжения переменного тока, В | от 0 до 3 | ±0,05 % (у) |
| Среднеквадратическое значение силы переменного тока, А 2) | от 0 до 30 от 0 до 300 от 0 до 3000 | ±1,5 % (у) ±1,5 % (у) ±1,2 % (у) |
| Аналоговый модуль тип 4 (группа 1) | ||
| Напряжение постоянного тока, В | от -424 до +424 от -10 до +10 от -2,82 до +2,82 | ±0,05 % (у) |
| Среднеквадратическое значение напряжения переменного тока, В | от 0 до 2 от 0 до 7,07 от 0 до 300 | ±0,05 % (у) |
| Сила постоянного тока, мА3) 4) | от 4 до 20 | ±0,12 % (у) |
| Аналоговый модуль тип 4 (группа 2) | ||
| Напряжение постоянного тока, В | от -10 до +10 | ±0,5 % (у) |
| Среднеквадратическое значение напряжения переменного тока, В | от 0 до 7,07 | ±0,5 % (у) |
| Сила постоянного тока, мА 4) | от 4 до 20 | ±0,6 % (у) |
| Аналоговый модуль тип 4 (группа 3) | ||
| Температура, °С 5) | от -50 до +120 | ±0,6 % (5) |
| Аналоговый модуль тип 4 (группа 4 для воспроизведений) | ||
| Напряжение постоянного тока, В | от 0 до 3 | ±0,5 % (у) |
| Сила постоянного тока, мА | от 4 до 20 | ±0,5 % (у) |
| Модуль синхронизации | ||
| Текущее время встроенных часов, ч 6) | 24 | ± 1 мкс (А) |
| Примечания 1) за нормирующее значение принимается верхнее значение диапазона измерений (воспроизведений); 2) при использовании гибкого щупа для измерения силы электрического тока ACP 3000, при подключении их ко входу с диапазоном измерения 3 В; 3) при использовании адаптера для измерения силы постоянного тока 20 мА с шунтом 100 Ом, при подключении его ко входу с диапазоном измерения от -2,82 до +2,82 В; 4) при использовании адаптера для измерения силы постоянного тока 20 мА с шунтом 500 Ом, при подключении его ко входу с диапазоном измерения от -10 до +10 В; 5) с использованием резистивных датчиков температуры РТ 100, РТ 500, РТ 1000; 6) c использованием синхронизации при помощи GPS и Interlink. | ||
Таблица 3 - Метрологические характеристики анализаторов EPPE PX
| Наименование характеристики | Диапазон измерений (воспроизведений) | Пределы допускаемой погрешности измерений: приведённой (y)1); относительной (5); абсолютной (Д) |
| Аналоговый входы (группа 1) | ||
| Среднеквадратическое значение фазного (междуфазного) напряжения переменного тока, В | от 3 до 600 | ±0,05 % (y) |
| Напряжение постоянного тока, В | от -848 до +848 | ±0,05 % (y) |
| Среднеквадратическое значение силы переменного тока, А | от 0,2 до 32 | ±0,05 % (y) |
| Аналоговые входы (группа 2) | ||
| Среднеквадратические значение напряжения переменного тока (поступающих от датчиков тока), В | от 0 до 3 | ±0,05 % (y) |
| Среднеквадратическое значение силы переменного тока, А | от 0 до 3 2) от 0 до 30 2) 3) от 0 до 300 2) 3) от 0 до 3000 3) | ±4 % (y) ±1,5 % (y) ±1,3 % (y) 2); (±1,5) % (y) 3) ±1,2 % (y) |
| Входы датчиков | ||
| Напряжение постоянного тока, В | от -10 до +10 | ±0,05 % (у) |
| Среднеквадратическое значение напряжения переменного тока, В | от 0 до 7,07 | ±0,05 % (у) |
| Сила постоянного тока, мА4) | от 4 до 20 | ±0,12% (у) |
| Температура, °С 5) | от -20 до +80 | ±0,6 % (5) |
| Аналоговый выход (для воспроизведений) | ||
| Напряжение постоянного тока, В | от 0 до 3 | ±0,5 % (у) |
| Выход синхронизации времени | ||
| Текущее время встроенных часов, ч 6) | 24 | ± 1 мкс (А) |
| Примечания 1) за нормирующее значение принимается верхнее значение диапазона измерений (воспроизведений); 2) при использовании гибкого щупа для измерения силы электрического тока ACP 300, при подключении их ко входу с диапазоном измерения 3 В; 3) при использовании гибкого щупа для измерения силы электрического тока ACP 3000, при подключении их ко входу с диапазоном измерения 3 В; 4) при использовании адаптера для измерения силы постоянного тока 20 мА с шунтом 500 Ом, при подключении его ко входу с диапазоном измерения от -10 до +10 В; 5) с использованием резистивных датчиков температуры РТ 1000; 6) c использованием синхронизации при помощи GPS и Interlink. | ||
При измерении среднеквадратического значения n-ой гармонической и h-интер-гармонической составляющих напряжения переменного тока номинальное значение напряжения переменного тока выбирается из диапазона от 3 до 600 В.
При измерении активной электрической энергии номинальное значение силы переменного тока составляет 1 или 5 А.
Таблица 4 - Общие метрологические характеристики анализаторов
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности измерений: относительной (5); абсолютной (Д) |
| Частота переменного тока, Гц 6) | от 42,5 до 57,5 от 51 до 69 | ±0,005 Гц (Д) |
| Среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности, В 6) | от 3 до 600 | ±0,15 % (5) |
| Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности, А | от 0 до 3 1) от 0 до 30 1-) 2) от 0 до 32 3) от 0 до 40 4) от 0 до 300 1) 2) от 0 до 3000 2) | ±8 % (5) ±3 % (5) ±0,1 % (5) ±0,1 % (5) ±2,6 % (5) 1) ; ±3,0 % (5) 2) ±2,5 % (5) |
| Суммарный коэффициент гармонических составляющих кривой напряжения переменного тока, % 6) | от 0 до 100 | ±0,3 % (5) |
| Суммарный коэффициент гармонических составляющих кривой силы переменного тока, % 7) | от 0 до 100 | ±0,3 % (5) |
| Среднеквадратическое значение n-ой гармонической составляющей напряжения переменного тока U(n) (n=0...50), в % от ином ) | от 0 до 100 | ±0,15 % (5) (при U(n) < 0,01 Цном) ±0,5 % (5) (0,01-ином <U(n) <0,2-^ном) |
| Среднеквадратическое значение h-интергармонической составляющей напряжения пременного тока U(h) (h=0.. .49), в % от ином ) | от 0 до 100 | ±0,15 % (5) (при U(h) < 0,01 Цном) ±0,5 % (5) (0,01-ином <Uh) <0,2-^ном) |
| Активная фазная электрическая мощность, Вт | от 0 до 1800 1) от 0 до 18000 1)2) от 0 до 19200 3) от 0 до 24000 4) от 0 до 180000 1) 2) от 0 до 1800000 2) | ±8 % (5) ±3 % (5) ±0,1 % (5) ±0,1 % (5) ±2,6 % (5)1); ±3 % (5) 2) ±2,4 % (5) |
| Активная суммарная по 3-м фазам электрическая мощность, Вт | от 0 до 5400 1) от 0 до 54000 1)2) от 0 до 57600 3 от 0 до 72000 4) от 0 до 540000 1) 2) от 0 до 5400000 2) | ±10 % (5) ±5 % (5) ±0,2 % (5) ±0,2 % (5) ±4 % (5)1); ±5 % (5) 2) ±4 % (5) |
| Реактивная фазная электрическая мощность, вар | от 0 до 1800 1) от 0 до 18000 1)2) от 0 до 19200 3) от 0 до 24000 4) от 0 до 180000 1) 2) от 0 до 1800000 2) | ±8 % (5) ±3 % (5) ±0,1 % (5) ±0,1 % (5) ±2,6 % (5)1); ±3 % (5) 2) ±2,4 % (5) |
| Реактивная суммарная по 3-м фазам электрическая мощность, вар | от 0 до 5400 1) от 0 до 54000 1)2) от 0 до 57600 3 от 0 до 72000 4) от 0 до 540000 1) 2) от 0 до 5400000 2) | ±10 % (5) ±5 % (5) ±0,2 % (5) ±0,2 % (5) ±4 % (5)1); ±5 % (5) 2) ±4 % (5) |
| Полная фазная электрическая мощность, В • А | от 0 до 1800 1) от 0 до 18000 1)2) от 0 до 19200 3) от 0 до 24000 4) от 0 до 180000 1) 2) от 0 до 1800000 2) | ±8 % (5) ±3 % (5) ±0,1 % (5) ±0,1 % (5) ±2,6 % (5)1); ±3 % (5) 2) ±2,4 % (5) |
| Полная суммарная по 3-м фазам электрическая мощность, В • А | от 0 до 5400 1) от 0 до 54000 1)2) от 0 до 57600 3) от 0 до 72000 4) от 0 до 540000 1) 2) от 0 до 5400000 2) | ±10 % (5) ±5 % (5) ±0,2 % (5) ±0,2 % (5) ±4 % (5)1); ±5 % (5) 2) ±4 % (5) |
| Коэффициент мощности 7) | от -1 до +1 | ±0,1 % (5) |
| Угол фазового сдвига между 6) о напряжениями , ... | от -180 до +180 | ±0,1° (Д) |
| Угол фазового сдвига между токами 1) 2) 7), ..,° | от -180 до +180 | ±0,1° (Д)7); ±2° (Д)1) 2) |
| Угол фазового сдвига между напряжением и током 1) 2) 6), .° | от -180 до +180 | ±0,1° (Д)6); ±1° (Д)1) 2) |
| Кратковременная и длительная дозы фликера | от 0,2 до 10 | ±5 % (5) |
| Примечания 1) при использовании гибкого щупа для измерения силы электрического тока ACP 300, при подключении их ко входу с диапазоном измерения 3 В (только для анализаторов EPPE PX); 2) при использовании гибкого щупа для измерения силы электрического тока ACP 3000, при подключении их ко входу с диапазоном измерения от 0 до 3 В; 3) только для анализаторов EPPE PX при подключении к аналоговым входам (группа 1); 4) только для анализаторов EPPE CX при подключении к аналоговому модулю тип 1; 5) ином - номинальное значение напряжении переменного тока; 6) для аналоговых модулей типов 1, 2, 3 и 4 (группа 1) (для анализаторов EPPE CX) и аналоговых входов групп 1 и 2 (для анализаторов EPPE PX); 7) для аналоговых модулей типов 1 и 3 (для анализаторов EPPE CX) и аналоговых входов групп 1 (для анализаторов EPPE PX). | ||
Таблица 5 - Пределы допускаемой относительной погрешности анализаторов при измерении активной фазной (в том числе суммарной по 3-м фазам) электрической энергии_
| Значение силы переменного тока | Коэффициент cos ф | Пределы допускаемой относительной погрешности, % |
| 0,01/ном1) < I < 0,05 /ном | 1 | ±0,4 |
| 0,05 /ном < I < /макс2) | ±0,2 | |
| 0,02 /ном < I < 0,10 /ном | 0,5 (при индуктивной нагрузке) 0,8 (при емкостной нагрузке) | ±0,5 |
| 0,10/ном < 1 < /макс | ±0,3 | |
| 0,10 /ном < 1 < /макс | 0,25 (при индуктивной нагрузке) 0,5 (при емкостной нагрузке) | ±0,5 |
| Примечания 1) /ном - номинальное значение силы переменного тока; 2) /макс - максимальное значение силы переменного тока, согласно таблицам 2 (для аналоговых модулей тип 1) и 3 (для аналоговых выходов (группа1)). | ||
Таблица 6 - Общие технические характеристики анализаторов
| Наименование характеристики | Значение |
| Параметры сети питания: 1) Напряжение переменного тока при частоте от 47 до 63 Гц, В - для модификации EPPE CX - для модификации EPPE PX 2) Напряжение постоянного тока, В - для модификации EPPE CX - для модификации EPPE PX | от 85 до 265 от 100 до 240 от 90 до 350 от 36 до 72 от 18 до 36 от 9 до 18 Внутренний источник питания от 9 до 18 |
| Потребляемая мощность, В-А, не более: - для модификаций EPPE CX - для модификаций EPPE PX | 20 25 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - для модификаций EPPE CX - для модификаций EPPE PX | 144x144x140 424x340x173 |
| Масса, кг, не более - для модификаций EPPE CX - для модификаций EPPE PX | 1,5 5,8 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -5 до +50 от 5 до 90 |
| Средняя наработка на отказ, ч | 200000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность анализаторов представлена в таблице 7.
Таблица 7 - Комплектность анализаторов
| Наименование | Количество | Примечание |
| Анализаторы качества электрической энергии EPPE CX (EPPE PX) | 1 шт. | - |
| Антенна GPS | 1 шт. | Поставляется по отдельному заказу |
| Адаптер для измерения силы постоянного тока 20 мА | - | Поставляется по отдельному заказу (точное количество определяется при заказе) |
| Гибкий щуп для измерения силы электрического тока ACP 300 | - | Поставляется по отдельному заказу только для анализаторов EPPE PX (точное количество определяется при заказе) |
| Гибкий щуп для измерения силы электрического тока ACP 3000 | - | Поставляется по отдельному заказу (точное количество определяется при заказе) |
| Руководство по эксплуатации | 1 экз. | - |
| Формуляр | 1 экз. | - |
| Методика поверки | 1 экз. | ИЦРМ-МП-183-17 |
осуществляется по документу ИЦРМ-МП-183-17 «Анализаторы качества электрической энергии EPPE CX, EPPE PX. Методика поверки», утвержденному ООО «ИЦРМ» 27.10.2017 г. Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном информационном фонде 57346-14)
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- трансформатор тока измерительный переносной ТТИП (регистрационный номер в Федеральном информационном фонде 39854-08);
- сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном информационном фонде 58301-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в формуляр.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения.
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.
ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств.
Техническая документация изготовителя
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
