| Номер в госреестре | 70279-18 |
| Наименование СИ | Системы регистрации отказов |
| Обозначение типа СИ | SHERLOG CRX |
| Изготовитель | "KoCoS Messtechnik AG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 26.01.2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы регистрации отказов SHERLOG CRX (далее по тексту - системы) предназначены для измерений силы и напряжения постоянного и переменного тока, регистрации, хранения и анализа информации о стационарных и переходных процессах, предшествующих и сопутствующих аварийным отклонениям параметров в электрических сетях и машинах, контроля состояния устройств «включено-выключено», режимов ввода-вывода генераторов на электростанциях и регистрации коротких замыканий, а также для измерений, регистрации и анализа показателей качества электрической энергии.
Принцип действия систем основан на измерении и преобразовании аналоговых входных сигналов напряжения и силы тока в цифровую форму и их программной обработке встроенным микропроцессором.
Системы применяются на объектах электроэнергетики, связанных с генерацией, передачей, распределением и потреблением электроэнергии в электрических сетях в электроустановках любого класса напряжений, а также могут применяться для наблюдения, регистрации, анализа и управления технологическими параметрами различных производственных процессов.
Системы могут использоваться в качестве централизованной или децентрализованной системы мониторинга и объединяют в себе следующие функции:
- регистратор аварийных событий с высоким разрешением и частотой дискретизации до 30 кГц для анализа переходных процессов;
- регистратор динамических нарушений в электрических сетях;
- регистратор параметров электрических процессов;
- измеритель действующего значения напряжения и тока;
- регистратор событий;
- анализатор качества электрической энергии, соответствующий классу А характеристик процесса измерений по ГОСТ 30804.4.30-2013:
- фазное напряжение переменного тока;
- среднеквадратическое значение фазного напряжения переменного тока за
полупериод;
- линейное напряжение переменного тока;
- среднеквадратическое значение линейного напряжения переменного тока за
полупериод;
- кратковременная и длительная доза фликера;
- среднеквадратическое значение n-ой гармонической составляющей напряжения переменного тока и суммарный коэффициент гармонических составляющих кривой напряжения (THD);
- среднеквадратическое значение h-ой интергармонической составляющей напряжения переменного тока;
- сигналы управления;
- среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности;
- продолжительность особого события;
- определение места повреждения на воздушных линиях электропередач 35 кВ и выше;
- устройство синхронизированных векторных измерений;
- интеграция в цифровых системах управления и защиты подстанций;
- автоматическая доставка по цифровым и модемным каналам коммуникации файлов регистрации, формирование и доставка отчётов о событиях, происходящих в контролируемых системах электроснабжения, в центры диспетчеризации.
Системы представлены блоком регистрации (далее по тексту - БР), выполненном в виде прибора в металлическом корпусе. На передней панели расположены: цветной графический дисплей с сенсорным экраном, клавиатура, индикаторы работы, интерфейсы связи и передачи данных. На задней панели расположены разъемы для подключения к объекту измерений, разъемы для подключения внешнего питания, разъемы для подключения к интерфейсному модулю (опционально), разъемы для подключения к модулю синхронизации (опционально), разъемы для подключения к модулю центрального процессора со стандартными интерфейсами, гальванически развязанные выходы с электронной коммутацией для аварийных сигналов.
Дополнительно системы могут комплектоваться внешними измерительными резисторами (шунтами), датчиками тока, токовыми клещами переменного тока МСР 02, адаптерами, антенной GPS.
В зависимости от назначения БР может быть оснащен следующими модулями:
- аналоговый модуль тип 1: содержит 8 гальванически изолированных аналоговых входов для измерения напряжения постоянного (переменного) тока. Каждый отдельный вход имеет 3 предела измерений напряжения постоянного тока и 3 предела измерений напряжения переменного тока для универсального использования. Данный модуль позволяет осуществлять измерение силы постоянного и переменного тока, при помощи внешних измерительных резисторов (шунтов), датчиков тока, токовых клещей переменного тока МСР 02, адаптера;
- аналоговый модуль тип 2: содержит 4 гальванически изолированных аналоговых входа для измерения силы переменного тока. Каждый отдельный вход имеет 3 предела измерений для универсального использования;
- модуль дискретных входных сигналов: содержит 16 дискретных входов. Дискретные входы предназначены для работы с напряжением постоянного тока от 24 до 300 В;
- модуль дискретных выходных сигналов: содержит 10 дискретных выходов. Дискретные выходы предназначены для воспроизведения сигналов состояния и аварийной сигнализации.
- модуль синхронизации: предназначен для синхронизации текущего времени с различными стандартами времени.
Общее количество аналоговых и дискретных входов не более 32 и 128 шт. соответственно.

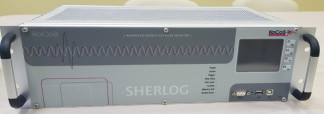

Общий вид систем, места пломбирования от несанкционированного доступа и нанесения знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Системы имеют встроенное и внешнее программное обеспечение (далее по тексту - ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики систем нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) систем предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО состоит из ПО SHERLOG Online и SHERLOG Analysis. Данные ПО не являются метрологически значимыми и предназначены для связи систем с персональным компьютером, с возможностью считывания служебной информации, управления системами, оценки записей, отображения измеренных значений, без возможности влияния на метрологически значимые части встроенного ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Основные метрологические и технические характеристики систем приведены в таблицах 2-4.
| Таблица 2 - Метрологические ха | рактеристики систем | |
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности измерений: приведённой (у)1); абсолютной (Д) |
| Аналоговый модуль тип 1 | ||
| Среднеквадратическое значение напряжения переменного тока, В | от 0,001 до 0,2 от 0,004 до 0,7 от 1,5 до 300 | ±0,05 % (у) |
| Напряжение постоянного тока, В | от -0,282 до +0,282 от -1 до +1 от -424 до +424 | ±0,05 % (у) |
| Среднеквадратическое значение силы переменного тока, А5) | от 0,1 до 20 2 от 0,2 до 40 2) от 0,5 до 100 2) 3) от 1 до 200 2) | ±0,12 % (у) ±0,12 % (у) ±0,12 % (у) 2); ±1,1 % (у)3) ±0,12 % (у) |
| Сила постоянного тока: - в мА 4) - в А 5) | от -20 до +20 от 4 до 20 | ±0,12 % (у) |
| от -28 до +28 от -56 до +56 от -141 до +141 от -282 до +282 | ±0,12 % (у) | |
| Аналоговый модуль тип 2 | ||
| Среднеквадратическое значение силы переменного тока, А | от 0 до 10 А от 0,005'/ном до 10/ном (при /ном _ 1 А) от 0,005 /ном до 2 /ном (при /ном = 5 А); от 0 до 40 А от 0,005 /ном до 40 /ном (при /ном = 1 А) от 0,005 /ном до 8 /ном (при /ном = 5 А); от 0 до 200 А от 0,005 /ном до 200 /ном (при /ном _ 1 А) от 0,005 /ном до 40 /ном (при /ном = 5 А) | ±0,05 % (у) |
| Модуль синхронизации | ||
| Текущее время встроенных часов, ч 6) | 24 | ± 1 мкс (Д) |
Окончание таблицы 2_
Примечания
1) за нормирующее значение принимается верхнее значение диапазона измерений;
2) при использовании внешнего датчика тока, соответствующего диапазона, при подключении его ко входу с диапазоном измерений среднеквадратического значения напряжения переменного тока от 0,001 до 0,2 В;
3) при использовании клещей токоизмерительных МСР 02 при подключении их ко входу с диапазоном измерений среднеквадратического значения напряжения переменного тока от 0,001 до 0,2 В;
4) при использовании адаптера для измерений силы постоянного тока, соответствующего диапазона, при подключении его ко входу с диапазоном измерений напряжения постоянного тока от -0,282 до +0,282 В;
5) при использовании внешнего датчика тока, соответствующего диапазона, при подключении его ко входу с диапазоном измерений напряжения постоянного тока от -0,282 до +0,282 В;
6) c использованием синхронизации при помощи GPS и Interlink._
При измерении среднеквадратического значения n-ой гармонической и h-интер-гармонической составляющих напряжения переменного тока номинальное значение напряжения переменного тока выбирается из диапазонов от 0,001 до 0,2 В; от 0,004 до 0,7 В; от 1,5 до 300 В.
Таблица 3 - Метрологические характеристики показателей качества электрической энергии
| Наименование характеристики | Диапазон измерений | Пределы допускаемой погрешности измерений: относительной (5); абсолютной (Д) |
| Частота переменного тока, Гц | от 42,5 до 57,5 от 51 до 69 | ±0,005 Гц (Д) |
| Среднеквадратическое значение напряжения переменного тока прямой, обратной и нулевой последовательности, В | от 0,001 до 0,2 от 0,004 до 0,7 от 1,5 до 300 | ±0,1 % (5) |
| Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности, А | от 0,005 до 10 1) от 0,1 до 20 2) от 0,2 до 40 1)2)8) от 0,5 до 100 2) 3) от 1 до 200 2) | ±0,1 % (5) ±0,22 % (5) ±0,1 % (5) 1)8); ±0,22 % (5) 2) ±0,22 % (5) 2); ±2,2 % (5) 3) ±0,22 % (5) 3) |
| Суммарный коэффициент гармонических составляющих кривой напряжения переменного тока, % | от 0 до 100 | ±0,3 % (5) |
| Суммарный коэффициент гармонических составляющих кривой силы переменного тока, % | от 0 до 100 | ±0,3 % (5) |
| Среднеквадратическое значение n-ой гармонической составляющей напряжения переменного тока U(n) (n=0.. .63), в % от ином7) | от 0 до 100 | ±0,15 % (5) (при U(n) < 0,01 Цном) ±0,5 % (5) (0,01-ином <U(n) <0,2 ином) |
| Среднеквадратическое значение h-интергармонической составляющей напряжения переменного тока U(h) (h=0.. .63), в % от ином7) | от 0 до 100 | ±0,15 % (5) (при U(h) < 0,01 Цном) ±0,5 % (5) (0,01-Цном <Uh) <0,2-Цном) |
| Активная фазная электрическая мощность, Вт | от 0,005 Цп /п до Цп-1п 4) | ±0,1 % (5) 5) ±0,22 % (5) 2) 6) ±2,2 % (5) 3) 6) |
| Активная суммарная по 3-м фазам электрическая мощность, Вт | от 0,015 ип /п до 3-ип/п 4) | ±0,2 % (5) 5) ±0,44 % (5) 2) 6) ±4,4 % (5) 3) 6) |
| Реактивная фазная электрическая мощность, вар | от 0,005 Цп/п до Цп/п 4) | ±0,1 % (5) 5) ±0,22 % (5) 2) 6) ±2,2 % (5) 3) 6) |
| Реактивная суммарная по 3-м фазам электрическая мощность, вар | от 0,015 ип /п до 3-Цп/п 4) | ±0,2 % (5) 5) ±0,44 % (5) 2) 6) ±4,4 % (5) 3) 6) |
| Полная фазная электрическая мощность, В-А | от 0,005 Цп/п до Un/п 4) | ±0,1 % (5) 5) ±0,22 % (5) 2) 6) ±2,2 % (5) 3) 6) |
| Полная суммарная по 3-м фазам электрическая мощность, В • А | от 0,015 ип /п до 3-ип/п 4) | ±0,2 % (5) 5) ±0,44 % (5) 2) 6) ±4,4 % (5) 3) 6) |
| Коэффициент мощности 5) | от -1 до +1 | ±0,1 % (5) |
| Угол фазового сдвига между напряжениями, . ° 5) | от -180 до +180 | ±0,1°(Д) |
| Угол фазового сдвига между токами, ° | от -180 до +180 | ±0,1° (Д) 5); ±3° (Д) 3) |
| Угол фазового сдвига между напряжением и током, . ° | от -180 до +180 | ±0,1° (Д) 5); ±3° (Д) 3) |
| Кратковременная и длительная дозы фликера | от 0,2 до 10 | ±5 % (5) |
| Примечания 1) при использовании аналогового модуля типа 2; 2) при использовании внешнего датчика тока, соответствующего диапазона, при подключении его ко входу аналогового модуля типа 1 с диапазоном измерений среднеквадратического значения напряжения переменного тока от 0,001 до 0,2 В; 3) при использовании клещей токоизмерительных МСР 02 при подключении их ко входу аналогового модуля типа 1 с диапазоном измерений среднеквадратического значения напряжения переменного тока от 0,001 до 0,2 В; 4) ип - верхнее значение диапазона измерений среднеквадратического значения напряжения переменного тока согласно таблице 2 для аналогового модуля типа 1; 1п - верхнее значение диапазона измерений среднеквадратического значения силы переменного тока согласно таблице 2 (конкретное значение выбирается в зависимости от используемого аналогового модуля); 5) при использовании только аналоговых модулей 1 и 2; 6) для измерений среднеквадратического значения напряжения переменного тока используется вход аналогового модуля типа 1 с диапазоном измерений от 1,5 до 300 В; 7) ином - номинальное значение напряжении переменного тока. 8) На диапазоне 200 А аналогового модуля 2. | ||
Таблица 4 - Общие технические характеристики систем
| Наименование характеристики | Значение |
| Параметры сети питания: - напряжение переменного тока при частоте от 47 до 63 Гц, В - напряжение постоянного тока, В | от 85 до 265 от 9 до 18 от 18 до 36 от 36 до 72 от 90 до 365 |
| Потребляемая мощность, В-А, не более | 30 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 483x133x263 |
| Масса, кг, не более | 2,9 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -5 до +50 от 5 до 95 |
| Средняя наработка на отказ, ч | 200000 |
| Средний срок службы, лет | 30 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность систем представлена в таблице 5.
Таблица 5 - Комплектность систем
| Наименование | Количество | Примечание |
| Системы регистрации отказов SHERLOG CRX | 1 шт. | - |
| Антенна GPS | 1 шт. | Поставляется по отдельному заказу |
| Датчик тока | - | Поставляется по отдельному заказу (точное количество определяется при заказе) |
| Клещи токоизмерительные МСР 02 | - | Поставляется по отдельному заказу (точное количество определяется при заказе) |
| Адаптер для измерения тока 20 мА | - | Поставляется по отдельному заказу (точное количество определяется при заказе) |
| Руководство по эксплуатации | 1 экз. | - |
| Формуляр | 1 экз. | - |
| Методика поверки | 1 экз. | ИЦРМ-МП-177-17 |
осуществляется по документу ИЦРМ-МП-177-17 «Системы регистрации отказов SHERLOG CRX. Методика поверки», утвержденному ООО «ИЦРМ» 03.11.2017 г.
Основные средства поверки:
- калибратор универсальный 9100 (регистрационный номер в Федеральном информационном фонде 25985-09);
- установка поверочная универсальная УППУ-МЭ (регистрационный номер в Федеральном информационном фонде 57346-14);
- шунт токовый АКИП-7501 (регистрационный номер в Федеральном информационном фонде 49121-12);
- трансформатор тока измерительный переносной ТТИП (регистрационный номер в Федеральном информационном фонде 39854-08);
- сервер синхронизации времени ССВ-1Г (регистрационный номер в Федеральном информационном фонде 58301-14);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в формуляр.
отсутствуют.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 32144-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения.
ГОСТ 33073-2014 Электрическая энергия. Совместимость технических средств электромагнитная. Контроль и мониторинг качества электрической энергии в системах электроснабжения общего назначения.
ГОСТ 30804.4.30-2013 Электрическая энергия. Совместимость технических средств электромагнитная. Методы измерений показателей качества электрической энергии.
ГОСТ 30804.4.7-2013 Совместимость технических средств электромагнитная. Общее руководство по средствам измерений и измерениям гармоник и интергармоник для систем электроснабжения и подключаемых к ним технических средств.
Техническая документация изготовителя
