| Номер в госреестре | 70281-18 |
| Наименование СИ | Система автоматизированная информационно-измерительная стенда № 1 "Каскад-М1" |
| Изготовитель | ООО "НПП "Мера", г.Мытищи |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система автоматизированная информационно-измерительная стенда №1 «Каскад-М1» (далее - АИИС) предназначена для измерений: частоты периодических сигналов, массового расхода топлива, объемных расходов (прокачки) рабочей жидкости и масла, избыточного давления (разрежения) жидких и газообразных сред, температуры жидких и газообразных сред, напряжения постоянного и переменного тока, силы постоянного и переменного тока, частоты переменного тока, силы от тяги, температуры и влажности атмосферного воздуха, атмосферного давления, а также для отображения результатов измерений и расчетных величин и их регистрации.
Принцип действия АИИС при измерении физических величин (силы от тяги, расхода, объемных и массовых расходов, давления/разрежения, температуры и влажности, силы, напряжения и частоты переменного тока) основан на преобразовании измеряемых физических величин от первичных измерительных преобразователей (1111) в электрические сигналы, функционально связанные с измеряемыми физическими величинами, с последующим преобразованием, нормализацией и передачей их по каналам связи в измерительные модули комплекса измерительно-вычислительного MIC-036R (далее - MIC) для цифрового преобразования и регистрации измеренных величин с последующей передачей для отображения средствами вычислительной техники пульта управления (далее - ПУ).
Принцип действия АИИС при измерении электрических физических величин основан на цифровом преобразовании непосредственно измеряемой величины, с последующим её отображением и регистрацией средствами вычислительной техники ПУ.

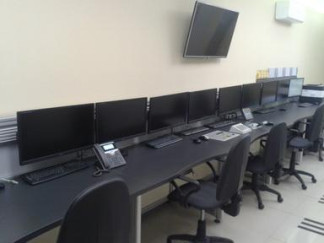

Конструктивно АИИС состоит из ПП, статива и термостатива датчиков давления, четырех комплексов измерения температур магистрально-модульных MIC-140, четырех шкафов коммутационных, стойки приборной АИИС и сетевого оборудования, шкафа кроссового АИИС, системы тягоизмерительной GA-485-01-20904, пульта управления.
Функционально АИИС включает в себя измерительные каналы (ИК):
ИК частоты переменного тока, соответствующей частоте вращения роторов;
ИК массового расхода топлива (керосина), объемных расходов (прокачки) рабочей жидкости и масла;
ИК избыточного давления (разрежения) и перепада давления жидких и газообразных
сред;
ИК силы постоянного тока, соответствующей значениям давления газообразных и жидких сред в диапазоне преобразований ПП давления;
ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразований ПП термоэлектрического типа ХА(£);
ИК температуры жидких и газообразных сред с ПП терморезистивного типа (термометров сопротивления);
ИК виброскорости корпуса ГТД;
ИК силы от тяги;
ИК напряжения, силы и частоты переменного трехфазного тока;
ИК напряжения постоянного тока;
ИК силы постоянного тока;
ИК температуры и влажности атмосферного воздуха;
ИК атмосферного давления.
ИК частоты переменного тока, соответствующего частоте вращения роторов
Принцип действия ИК основан на преобразовании сигнала от первичных преобразователей в нормализованный сигнал TTL-уровня нормализаторами сигналов МЕ-401 и МЕ-402, с последующим измерением частоты модулем МС-451, и передаче измеренного значения частоты для регистрации и отображения средствами вычислительной техники ПУ.
ИК массового расхода (керосина) топлива, объемных расходов (прокачки) рабочей жидкости
и масла
Принцип действия ИК массового расхода основан на использовании сил Кориолиса, действующих на поток среды, двигающейся по петле трубопровода, которая колеблется с постоянной частотой. Силы Кориолиса вызывают поперечные колебания противоположных сторон петли и, как следствие, фазовые смещения их частотных характеристик, пропорциональных массовому расходу. Выходной токовый сигнал 1111 массового расхода Rotamass RCCS36 (рег. № 47391-11) поступает на измерительный модуль МС-451, где преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники.
Принцип действия ИК объемного расхода основан на функциональной зависимости частоты переменного тока на выходе турбинного преобразователя расхода ТПР (рег. № 8326-04) и CPT (рег. № 48746-11) от частоты вращения его винтовой гидрометрической турбинки, которая в свою очередь зависит от объёмного расхода жидкости, протекаемой через рабочее сечение преобразователя поступает на измерительный модуль МС-451, где преобразуется в цифровой код. Полученные значения измеренных объемного расходов (прокачки) жидкости и масла поступают на средства отображения и регистрации ПУ.
ИК избыточного давления (разрежения) и перепада давления жидких и газообразных сред, силы постоянного тока, соответствующей значениям давления газообразных и жидких сред
в диапазоне преобразований ПП давления
Принцип действия ИК основан на функциональной зависимости нормализованного значения (от 4 до 20 мА) силы постоянного тока на выходе ПП типа ADZ-SML-10 (рег. № 49870-12), возникающего от воздействия измеряемого давления (разрежения) жидкостей и газов на чувствительный элемент ПП. Выходной токовый сигнал ПП поступает на измерительный модуль МС-114С, где преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники ПУ.
ИК напряжения постоянного тока, соответствующего значениям температуры газообразных сред в диапазоне преобразований ПП термоэлектрического
типа ХА(К)
Принцип действия ИК основан на измерении термо-ЭДС (ТЭДС), возникающей в спае термоэлектродных проводов ПП термоэлектрического типа (с характеристикой ХА) от разности температур между «горячими» и «холодными» спаями. ТЭДС поступает на вход комплекса измерения температур MIC-140, установленном на адаптере двигателя, где преобразуется в цифровой код и передается через быстроразъемное соединение адаптера для регистрации и отображения средствами вычислительной техники ПУ.
ИК температуры жидких и газообразных сред с ПП терморезистивного типа (термометров сопротивления), сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований ПП терморезистивного типа
Принцип действия ИК основан на функциональной зависимости электрического сопротивления термометров сопротивления от их температуры, изменяющейся под воздействием температуры измеряемой среды термосопротивления TC-1288 (рег. № 58808-14) и ИПТВ-206 (рег. № 16447-08). Сопротивление измеряется модулем МС-227R3, преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники ПУ.
ИК виброскорости корпуса ГТД Принцип действия ИК основан на явлении пьезоэффекта, заключающегося в появлении на пьезоэлементах 1111 (датчиков-акселерометров) типа МВ-43 (рег. № 16985-08) знакопеременного электрического заряда частотой, равной частоте изменения направления инерционных сил, возникающих от вибрации места крепления датчика и приложенных вдоль его оси, и амплитудой, пропорциональной усилию воздействия инерционных сил на пьезоэлемент датчика. Преобразование заряда в напряжение переменного тока осуществляется усилителем заряда МР-07 с последующим измерением напряжения переменного тока модулем МС-201 и отображения средствами вычислительной техники ПУ.
ИК силы от тяги
Принцип действия ИК основан на воздействии силы от тяги на тягоизмерительную систему GA-485, выходной сигнал из тягоизмерительной системы по проколу Modbas передается для регистрации и отображения средствами вычислительной техники ПУ.
ИК напряжения и частоты переменного трехфазного тока Принцип действия ИК напряжения и частоты переменного тока основан на измерении выходного напряжения преобразователей CV3-200 (рег. № 57088-14). Выходной сигнал напряжения, пропорциональный измеряемому напряжению, поступает на измерительный модуль МС-114, где преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники ПУ. Частота переменного тока измеряется модулем МС-451, измеренные значения частоты переменного тока передаются для регистрации и отображения средствами вычислительной техники ПУ.
ИК силы переменного трехфазного тока Принцип действия ИК силы переменного тока основан на преобразовании датчиками тока HAT-600S и HAL-100S измеренных значений силы тока в напряжение. Принцип действия датчиков НАТ основан на эффекте Холла - возникновении поперечной разности потенциалов при помещении проводника с постоянным и переменным током в магнитное поле. Выходной сигнал напряжения, пропорциональный силе тока, поступает на измерительный модуль МС-114, где преобразуется в цифровой код и передается для регистрации и отображения средствами вычислительной техники ПУ.
ИК температуры и влажности атмосферного воздуха Принцип действия ИК при измерении влажности основан на зависимости диэлектрической проницаемости чувствительного элемента преобразователя ИПТВ-206 (рег. № 16447-08) от влажности окружающего воздуха.
Принцип действия ИК при измерении температуры основан на зависимости сопротивления платинового чувствительного элемента преобразователя ИПТВ-206 от окружающей температуры.
Выходной токовый сигнал преобразователя температуры и влажности измеряется модулем МС-114С с последующим отображением измеренных значений температуры и влажности средствами вычислительной техники ПУ.
ИК атмосферного давления Принцип действия ИК абсолютного атмосферного давления основан на использовании вибрационно-частотного преобразователя абсолютного давления. Частоты, соответствующие абсолютному давлению и температуре через коммутатор поступают на частотный преобразователь, где преобразуются в числовые коды и через разъем RS-232 передается для регистрации и отображения средствами вычислительной техники ПУ.
включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 7 «Pro» (64-разрядная). Функциональное программное обеспечение представлено программой управления комплексом MIC «Recorder».
В программе управления комплексом MIC метрологически значимой частью ПО «Recorder» является метрологический модуль scales.dll (таблица 1).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1 - Идентификационные данные функционального ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления идентификатора ПО | CRC32 |
Метрологические характеристики (МХ) АИИС приведены в таблицах 2 - 16.
Таблица 2 - МХ ИК частоты переменного тока, соответствующие частоте вращения роторов
| Наименование параметра ИК (обозначение измеряемого параметра ГТД) | Диапазон измерений, Гц | Пределы допускаемой погрешности |
| Частота переменного тока, соответствующая частоте вращения ротора вентилятора в диапазоне от 1 до 5000 мин-1 (Параметр: пе) | от 1 до 5000 | ±0,1 % от ВП (ВП - верхний предел измерений) |
| Частота переменного тока, соответствующая частоте вращения ротора КВД в диапазоне от 2 до 17000 мин-1 (Параметр: пкед) | от 1 до 8000 | |
| Таблица 3 - МХ ИК массового расхода топлива рабочей жидкости и масла | (керосина), объемных расходов (прокачки | |
| Наименование параметра ИК (обозначение измеряемого параметра ГТД) | Диапазон измерений | Пределы допускаемой погрешности |
| Расход (массовый) топлива (керосина) (Параметр: ОТФИШ) | от 500 до 7000 кг/ч | ±0,3 % от ИЗ в диап. (0,5 - 1,0)Gmax; ±0,3 % от 0,5Gmax в диап. 500 кг/ч - 0,5Gmax (ИЗ -измеренное значение, Gmax = 7000 кг/ч) |
| Расход (прокачка) масла через двигатель (Параметр: ОМТДР) | от 20 до 60 л/мин | ±3,0 % от ИЗ |
| Расход (прокачка) рабочей жидкости через гидронасос (Параметры: ОжГН1; ОжГН2; ОжГНЗ) | от 16 до 170 л/мин | ±2,0 % от ИЗ |
| Расход (прокачка) рабочей жидкости через гидронасос (Параметр: ОжГН FH) | от 2,5 до 3,5 л/мин | |
Таблица 4 - МХ ИК избыточного давления (разрежения) и перепада давления жидких и газообразных сред_
| Наименование параметра ИК (обозначение измеряемого параметра ГТД) | Диапазон измерений | Пределы допускаемой погрешности |
| Разрежение газообразных сред (Параметры: P13 ср.; P14 ср.; P16 ср.; P17 ср.) | от минус 19,6 до 0 кПа (от минус 0^2 до 0 кгс/см ) | ±49 Па |
| Перепад давления газообразных сред (Параметры: РВ.120; РВ.121) | от 0 до 1,2 кПа (от 0 до 0,0122 кгс/см2) | |
| Перепад давления газообразных сред (Параметры: РВ.122; РВ.123) | от 0 до 19,6 кПа (от 0 до 0,2 кгс/см2) | ±0,5 % от ДИ (ДИ - диапазон измерений) |
| Абсолютное давление газообразных сред (Параметры: Р2001; Р2002; Р2003; Р2004; Р2005; Р2006; Р2007; Р2008) | от 0 до 68,7 кПа (от 0 до 0,7 кгс/см2) | |
| Абсолютное давление газообразных сред (Параметры: Р216 1; Р217 1; Р218 1; Р219 1; Р220 1) | от 0 до 156,9 кПа (от 0 до 1,6 кгс/см2) | |
| Абсолютное давление газообразных сред (Параметры: РК305; РК306; РК307; РК308) | от 0 до 4,08 МПа (от 0 до 40 кгс/см2) | |
| Относительное давление жидких сред (Параметр: Рсуф) | от 0 до 98,1 кПа (от 0 до 1 кгс/см2) | ±1 % от ВП |
| Относительное давление жидких сред (Параметры: РвхГН1; РвхГН2; РМ.ВХ) | от 0 до 588,4 кПа (от 0 до 6 кгс/см2) | ±1 % от ВП |
| Относительное давление жидких сред (Параметр: РМ.ВХ1) | от 0 до 1,57 МПа (от 0 до 16 кгс/см2) | |
| Относительное давление жидких сред (Параметр: Рт1кф) | от 0 до 9,8 МПа (от 0 до 100 кгс/см2) | |
| Относительное давление жидких сред (Параметры: РвыхГН1; РвыхГН2; РвыхГНЗ) | от 0 до 24,52 МПа (от 0 до 250 кгс/см2) |
Примечание - Для параметров: Р2001 - Р2008, РК305 - РК308, Р2161 - Р220 1, Рсуф, РМ.ВХ, РвхГН1 - РвхГНЗ, РвыхГН1 - РвыхГН1 значение верхнего предел диапазона нормируемых значений параметра по ОСТ 1 01021-93 совпадает с значением верхнего предела диапазона измерений.
Таблица 5 - МХ ИК силы постоянного тока, соответствующей значениям давления газообразных и жидких сред в диапазоне преобразований ПП давления_
| Наименование параметра ИК (обозначение измеряемого параметра ГТД) | Диапазон измерений | Пределы допускаемой погрешности |
| Сила постоянного тока, соответствующая давлению жидких и газообразных сред в диапазоне от 0 до 1,569 МПа (Параметр: РтБНцс) | от 4 до 20 мА | ±0,3 % от ВП |
| Сила постоянного тока, соответствующая давлению жидких и газообразных сред в диапазоне от 0 до 9,81 МПа (Параметры: РтБНшс; РтДОЗ) | ||
| Сила постоянного тока (Параметры: Pr1; Pr2; Pr3; Pr4; Pr5; Pr6; Р9; Р10; Р11; Р12) |
Примечание - Для параметров Р9 - Р12 значение верхнего предел диапазона нормируемых значений параметра по ОСТ 1 01021-93 совпадает с значением верхнего предела диапазона измерений.
Таблица 6 - МХ ИК напряжения постоянного тока, соответствующего значениям температуры
| газообразных сред в диапазоне преобразований ПГ | термоэлектрического типа XA(K) | |
| Наименование параметра ИК (обозначение измеряемого параметра ГТД) | Диапазон измерений | Пределы допускаемой погрешности |
| Напряжение постоянного тока, соответствующее среднему значениям температуры газов от 0 до 150 °С, в диапазоне преобразований ПП термоэлектрического типа XA(K) (Параметры: Т2033; Т2034; Т2035; Т2036; Т2037; Т2038; Т2039; Т2040; Т251 1; Т252 1; Т253 1; Т254 1; Т255 1) | от 0 до 6,138 мВ | ±0,3 % от ВП |
| Напряжение постоянного тока, соответствующее значениям температуры воздуха от 0 до 700 °С, в диапазоне преобразований ПП термоэлектрического типа XA(K) (Параметры: ТК320; ТК321; ТК322) | от 0 до 29,129 мВ | |
| Напряжение постоянного тока, соответствующее значениям температуры воздуха от минус 30 до 900 °С, в диапазоне преобразований ПП термоэлектрического типа XA(K) (Параметр: ТТ) | от минус 1,156 до 37,326 мВ | |
Таблица 7 - МХ ИК температуры жидких и газообразных сред с ПП терморезистивного типа (термометров сопротивления)_
| Наименование параметра ИК (обозначение измеряемого параметра ГТД) | Диапазон измерений | Пределы допускаемой погрешности |
| Температура газообразных сред (Параметры: ТВХ.105; ТВХ.106; ТВХ.107; ТВХ.108; ТВХ.109; ТВХ.110) | от 233 до 323 К (от -40 до +50 °С) | ±0,5 % от ДИ |
| Температура газообразных сред (Параметр: ТвхСТВ) | от 223 до 523 К (от -50 до +250 °С) | ±2,0 % от ВП |
| Температура жидких сред (Параметр: ТтДВвх) | от 233 до 333 К (от -40 до +60 °С) | ±1,5 % от ВП |
| Температура жидких сред (Параметры: ТвхГН1; ТвхГН2) | от 223 до 393 К (от -50 до +120 °С) | ±1 % от ВП |
Примечание - Для параметра ТтДВвх значение верхнего предел диапазона нормируемых значений параметра по ОСТ 1 01021-93 совпадает с значением верхнего предела диапазона измерений.
Таблица 8 - МХ ИК сопротивления постоянному току, соответствующего значениям температуры жидких сред в диапазоне преобразований IIII терморезистивного типа_
| Наименование параметра ИК (обозначение измеряемого параметра ГТД) | Диапазон измерений | Пределы допускаемой погрешности |
| Сопротивление постоянному току, соответствующее значениям температуры жидких сред в диапазоне от минус 40 до 250 °С (Параметры: ТмПМПвых; ТмПТНД; ТмКП; ТмВЫХ) | от 84,27 до 194,10 Ом | ±0,5 % от ВП |
Таблица 9 - МХ ИК виброскорости корпуса ГТД
| Наименование параметра ИК (обозначение измеряемого параметра ГТД) | Диапазон измерений | Пределы допускаемой погрешности |
| Виброскорость корпуса ГТД с частотой от 30 до 200 Гц (Параметры: УРКвер; УЗПвер) | от 0 до 100 мм/с | ±10 % от ВП |
Таблица 10 - МХ ИК силы от тяги
| Наименование параметра ИК (обозначение измеряемого параметра ГТД) | Диапазон измерений | Пределы допускаемой погрешности |
| Сила от тяги (Параметр: R) | от минус 40 до 175 кН (от минус 4077 до 17840 кгс) | ±0,3 % от НЗ (НЗ = 60 кН) в диап. от -40 до 60 кН. (НЗ - нормированное значение) ±0,3 % от ИЗ в диап. от 60 до 175 кН |
Таблица 11 - МХ ИК напряжения переменного трехфазного тока
| Наименование параметра ИК (обозначение измеряемого параметра ГТД) | Диапазон измерений | Пределы допускаемой погрешности |
| Фазное напряжение генератора (Параметры: Uf1; Uf2; Uf3) | от 0 до 140 В | ±2,5 % от ВП |
| Фазное напряжение генератора (Параметры: иФ1; иФ2; иФ3) | от 0 до 350 В | ±2,5 % от ВП |
Таблица 12 - МХ ИК частоты переменного трехфазного тока
| Наименование параметра ИК (обозначение измеряемого параметра ГТД) | Диапазон измерений | Пределы допускаемой погрешности |
| Частота переменного напряжения генератора (Параметр: FTEH) | от 360 до 800 Гц | ±1 % от ВП |
| Частота переменного напряжения генератора (Параметр: FTEH2) | от 360 до 1800 Гц |
Таблица 13 - МХ ИК силы переменного трехфазного тока
| Наименование параметра ИК (обозначение измеряемого параметра ГТД) | Диапазон измерений | Пределы допускаемой погрешности |
| Сила тока генератора (Параметры: Jf1; Jf2; Jf3) | от 0 до 560 А | ±1 % от ВП |
| Сила тока генератора (Параметры: JФ1; JФ2; JФ3) | от 0 до 60 А |
Таблица 14 - МХ ИК Температура атмосферного воздуха
| Наименование параметра ИК (обозначение измеряемого параметра) | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Температура окружающего воздуха (Параметр: Тбокс) | от 233 до 323 К (от минус 40 до 50 °С) | ±0,5 % от ВП |
Таблица 15 - МХ ИК относительной влажности атмосферного воздуха
| Наименование параметра ИК (обозначение измеряемого параметра) | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Относительная влажность воздуха в рабочем боксе (Параметр: RH J | от 0 до 98 % | ±3 % от ВП |
Таблица 16 - МХ ИК атмосферного давления
| Наименование параметра ИК (обозначение измеряемого параметра) | Диапазон измерений | Пределы допускаемой абсолютной погрешности |
| Атмосферное давление (Параметр: Рбокс) | от 93 до 107 кПа | ±67,0 Па |
Таблица 17 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В - частота переменного тока, Гц | 230±23 50±0,2 |
| Потребляемая мощность, В А, не более | 3000 |
| Габаритные размеры составных частей средства измерений, мм, (высотахширинахглубина), не более: | |
| - стойка приборная АИИС - шкаф кроссовый АИИС - статив датчиков давления - термостатив датчиков давления - сканер температур MIC-140, 4 шт. - шкаф коммутационный ПС-90, 2 шт. - шкаф коммутационный ПД-14, 2 шт. - пульт управления испытаниями | 2205x603x803 2162x1200x416 662x380x225 1240x600x415 390x300x98 380x380x210 380x380x210 1197x7984x840 |
| Масса составных частей, кг, не более: | |
| - стойка приборная АИИС | 240 |
| - шкаф кроссовый АИИС | 95 |
| - статив датчиков давления | 15 |
| - термостатив датчиков давления | 60 |
| - сканер температур MIC-140, 4 шт. | 11 |
| - шкаф коммутационный ПС-90, 2 шт. | 30 |
| - шкаф коммутационный ПД-14, 2 шт. | 30 |
| - пульт управления испытаниями | 190 |
| Условия эксплуатации: | |
| - температура воздуха, °С | от 10 до 30 |
| - относительная влажность воздуха при температуре 25 °С, % | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 |
наносится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки приборной в виде наклейки.
Таблица 18 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. |
| Система автоматизированная информационноизмерительная стенда №1 «Каскад-М1», в том числе ПП (рег. номер в Госреестре): - тяги двигателя, GA-485-01-20904B; - расхода массового, Rotamass RCCS36 (27054-14); - расхода объемного, ТПР12, ТПР14, ТПР7 (8326-04); - расхода объемного, CPT16 (48746-11); - давления, ADZ-SML-10 (49870-12); - давления, Rosemount 3051(14061-15); - давления, DMP 343 (56795-14); - температуры, TC-1288 (18131-04); - температуры, Rosemount 644 (63889-16); - виброскорости, MВ-43-5Б (16985-08); - относительной влажности и температуры, ИПТВ-206 (16447-03); - абсолютного давления, БРС-1М (16006-97); - напряжения, LEM ^3-200 (57939-14); - тока, LEM HAT 600-S, LEM HAL 100-S. | БЛИЖ.401201.100.900 | 1 шт. |
| Программное обеспечение на CD-диске | - | 1 шт. |
| Руководство по эксплуатации | БЛИЖ.401201.100.900 РЭ | 1 экз. |
| Формуляр | БЛИЖ.401201.100.900 ФО | 1 экз. |
| Методика поверки | - | 1 экз. |
осуществляется по документу МП 70281-18 «Инструкция. Система автоматизированная информационно-измерительная стенда №1 «Каскад-М1». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 07 декабря 2017 г.
Основные средства поверки:
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 (рег. № 35062-07): диапазон воспроизведения и измерений напряжения постоянного тока от -10 до 100 мВ, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока ±(7^10-5-Х + 3 мкВ), где Х - значение воспроизводимого напряжения, мВ; диапазон воспроизведения и измерений силы постоянного тока от 0 до 25 мА, пределы допускаемой абсолютной погрешности воспроизведения и измерений силы постоянного тока ±(10-4^Х + 1) мкА, где Х - значение воспроизводимой силы тока, мА;
- генератор сигналов специальной формы Г3-110 (рег. № 5460-76): диапазон воспроизведения частоты от 0,01 мкГц до 2 МГц, пределы допускаемой относительной погрешности воспроизведения частоты ±3-10" ;
- мановакууметр грузопоршневой МВП-2,5 (рег. № 1652-99): диапазон воспроизведения давления от минус 0,095 до 0,25 МПа, класс точности 0,02;
- манометр грузопоршневой МП-6 (рег. № 44230-10): диапазон воспроизведения избыточного давления от 0,04 до 0,6 кПа, класс точности 0,05;
- манометр грузопоршневой МП-60 (рег. № 44230-10): диапазон воспроизведения избыточного давления от 0,02 до 6,0 кПа, класс точности 0,05;
- манометр грузопоршневой МП-600 (рег. № 44230-10): диапазон воспроизведения избыточного давления от 0,2 до 60,0 кПа, класс точности 0,05;
- устройство тензометрическое весоизмерительное электронное ТВЭУ-20П (рег. № 19765-10): верхний предел измерений силы 196,13 кН, пределы допускаемой относительной погрешности измерений силы ±0,1 %;
- магазин сопротивлений Р4831 (рег. № 6332-77): диапазон воспроизведения сопротивления от 0,021 до 111111,10 Ом, класс точности 0,02;
- калибратор многофункциональный Transmille 3041 (рег. № 34284-07): диапазон воспроизведения частоты от 10 до 500 000 Гц, напряжения от 0 до 1020 В, класс точности 0,04;
- мера емкости образцовая Р597/7 (рег. № 2684-70): емкость 1000 пФ, класс точности 0,05
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на верхний левый угол стойки приборной в виде наклейки.
приведены в эксплуатационном документе.
ОСТ 1 01021-93. Стенды испытательные авиационных газотурбинных двигателей. Общие требования
152.000.000-2ПМ. Программа совмещенного предъявительского и приемо-сдаточного испытания
156.000.000ПМ. Программа совмещенного предъявительского и приемо-сдаточного испытания
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 30 А
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.802-2012. ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.107-81. ГСИ. Государственный специальный эталон и государственная
поверочная схема для средств измерений абсолютного давления в диапазоне от 1-10 до 1-10 Па ГОСТ 8.187-76. ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ 8.640-2014. ГСИ. Государственная поверочная схема для средств измерений силы ГОСТ 8.145-75. ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3-10-6 до 10 м3/с
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146. Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления
| Зарегистрировано поверок | 13 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
