| Номер в госреестре | 70293-18 |
| Наименование СИ | Дефектоскопы |
| Обозначение типа СИ | УСК.03 |
| Изготовитель | АО "Транснефть - Диаскан", г.Луховицы |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы серии УСК.03 (далее - дефектоскопы) предназначены для измерения толщины стенки трубы, остаточной толщины стенки трубы и координаты дефектов, выявленных при проведении внутритрубной ультразвуковой диагностики трубопроводов во время движения дефектоскопа в потоке перекачиваемой по трубопроводу жидкости.
Дефектоскопы являются модульными измерительными приборами неразрушающего контроля. Конструктивно дефектоскоп состоит секций электроники, батарейной секции (при наличии), носителя датчиков.
Принцип действия дефектоскопа основан на методе иммерсионного ультразвукового импульсного отражения. Метод заключается в особенностях распространения ультразвукового импульса в жидких и твердых средах, а также его отражения от границы раздела сред. Излучение и прием ультразвуковых колебаний производится пьезоэлектрическими преобразователями (ПЭП). Ультразвуковые волны от ПЭП до объекта испытаний распространяются через жидкость. ПЭП располагаются по всей окружности трубы в полозах ультразвуковой секции дефектоскопа. Конструкция полозов обеспечивает расположение излучающей (и принимающей) поверхности ПЭП на некотором удалении (отступе) от внутренней поверхности трубы. Излученная ПЭП ультразвуковая волна распространяется по жидкости до внутренней границы стенки трубопровода. После частичного отражения от внешнего или внутреннего дефекта внутренней и внешней границ стенки трубы ультразвуковые волны достигают ПЭП и преобразуются им в электрический сигнал.
Дефектоскопы выпускаются в следующих модификациях:
Таблица 1 - Соответствие модификаций и заводских номеров дефектоскопов серии УСК.03
| № п/п | Обозначение дефектоскопов | Заводские номера | Типо | размеры | Диаметры одометрических колес, мм |
| мм | дюйм | ||||
| 1 | 2 | 3 | 4 | 5 | |
| 1 | 6-УСК.03-00.000 | 210780 | 159 | 6 | 79,8 |
| 219 | 8 | ||||
| 2 | 10-УСК.03-00.000 | 30201 | 273 | 10 | 105 |
| 325 | 12 | ||||
| 3 | 14-УСК.03-00.000-01 | 2122400; 30301 | 377 | 14 | 78,8 |
| 426 | 16 | ||||
| 508 | 20 API | 89,6 | |||
| 530 | 20 | ||||
| 630 | 24 | ||||
| 4 | 28-УСК.03-00.000 | 205132; 31201 | 720 | 28 | 89,7 |
| 820 | 32 | 147,8 | |||
| 1 | 2 | 3 | 4 | 5 | |
| 5 | 28-УСК.03-00.000-01 | 204001 | 720 | 28 | 157,6 |
| 820 | 32 | ||||
| 965 | 38 | ||||
| 204030; 205301; 205137 | 1020 | 40 | |||
| 6 | 38-УСК.03-00.000 | 1067 | 42 | 157,6 | |
| 1118 | 44 | ||||
| 1168 | 46 | ||||
| 1220 | 48 | ||||

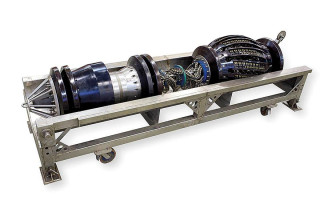

Фотография общего вида дефектоскопов представлена на рисунке 1.
Рисунок 1 - Общий вид дефектоскопов Пломбирование дефектоскопов серии УСК.03 не предусмотрено.
Программное обеспечение «Терминал» (ПО) служит для настройки дефектоскопа, отображения результатов измерения на экране персонального компьютера, изменения параметров измерения, управления процессом измерений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Терминал |
| Номер версии (идентификационный номер) ПО | 22.0362.9 и выше |
| Цифровой идентификатор ПО | - |
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики приведены в таблице 2.
| Наименование параметра | Значение параметра |
| Диапазон измерения координат дефекта (вдоль оси трубы), мм для 6-УСК.03-00.000 для 10-УСК.03-00.000 для 14-УСК.03-00.000-01 для 28-УСК.03-00.000 для 28-УСК.03-00.000-01 для 38-УСК.03-00.000 | от 250 до 12300 от 330 до 16400 от 250 до 12300 от 280 до 14000 от 280 до 14000 от 450 до 23000 от 490 до 24500 от 490 до 24500 |
| Пределы допустимой относительной погрешности измерений координат дефекта (вдоль оси трубы), % | ± 0,5 |
| Диапазон измерений толщины стенки трубопровода УЗК методом, мм | от 4 до 30 |
| Пределы допустимой абсолютной погрешности измерений толщины стенки трубопровода УЗК методом, мм | ± 0,3 |
Технические характеристики приведены в таблице 3.
Таблица 3
| Наименование параметра | Значение параметра |
| Диапазон показаний координат дефекта (вдоль оси трубы), м | от 2 до 2-105 |
| Наружный диаметр обследуемого трубопровода (Бн), мм | от 159 до 1220 |
| Рабочая среда эксплуатации | нефть, нефтепродукты и неагрессивные жидкости |
| Габаритные размеры дефектоскопа, мм, не более: - длина; - диаметр. | 5300 1220 |
| Масса дефектоскопа, включая батареи питания и транспортировочно-запасовочное устройство, кг, не более | 3800 |
| Питание дефектоскопа: напряжение, В | от 20 до 30 |
| Потребляемая мощность, Вт, не более | 204 |
| Срок службы дефектоскопа, лет, не менее | 6 |
| Температура среды эксплуатации, °С для 6-УСК.03-00.000 для 10-УСК.03-00.000; 14-УСК.03-00.000-01; 28-УСК.03-00.000; 28-УСК.03-00.000-01; 38-УСК.03-00.000 | от - 15 до + 30 от - 15 до + 40 |
| Температура хранения, °С | от 0 до + 35 |
| Температура транспортирования, °С | от - 30 до + 50 |
наносится на титульном листе руководства по эксплуатации в правом верхнем углу методом печати.
Таблица 4
| Наименование и условное обозначение | Обозначение | Кол-во, шт. |
| Секция электроники* | 1 шт. | |
| Секция батарейная* | 1 шт. |
| Наименование и условное обозначение | Обозначение | Кол-во, шт. |
| Носитель датчиков* | 1 шт. | |
| Комплект сменных частей* | 1 компл. | |
| Комплект эксплуатационных документов (Паспорт, руководство по эксплуатации) | 1 компл. | |
| Методика поверки | МП 061.Д4-17 | 1 экз. |
* - В соответствии с конструкторской документацией.
осуществляется по документу МП 061.Д4-17 «Дефектоскопы серии УСК.03. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 29 декабря 2017 г.
Основные средства поверки:
1 Комплект мер моделей дефектов КМ0001 (Госреестр № 68765-17)
2 Комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78)
3 Штангенциркуль ШЦЦ-1-250 (Госреестр №52058-12)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационных документах.
