| Номер в госреестре | 70294-18 |
| Наименование СИ | Измерители давления многоканальные |
| Обозначение типа СИ | MIC-170 |
| Изготовитель | Общество с ограниченной ответственностью «Научно-производственное предприятие «МЕРА» (ООО «НПП «МЕРА»), Московской обл., г. Мытищи |
| Год регистрации | 2018 |
| Срок свидетельства | 31.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители давления многоканальные MIC-170 предназначены для измерений постоянного или медленно изменяющегося дифференциального или абсолютного давления воздуха или некоррозионноактивных газов.
Принцип действия измерителей давления многоканальных MIC-170 основан на преобразовании аналоговых электрических сигналов, поступающих с температурно-компенсированных пьезорезистивных кремниевых датчиков давления серии 1230, в цифровой код, который с помощью микропроцессора пересчитывается в значения измеряемых давлений. Полученная измерительная информация поступает на персональную ЭВМ рабочей станции, где она архивируется на жестком диске, обрабатывается и отображается в виде графиков или таблиц на экране внешнего видеомонитора или может распечатываться с помощью внешнего принтера на бумажном носителе.
Измерители давления многоканальные MIC-170 имеют одинаковую блочную конструкцию с установленными функциональными модулями преобразования давления (далее -МПД), объединёнными по общей шине. Модуль преобразования давления представляет собой специальный корпус, обеспечивающий герметичный подвод давления, с четырьмя установленными датчиками давления и платой с групповым электрическим разъемом. При этом все установленные в конкретный MIC-170 модули преобразования давления имеют датчики давления одного диапазона измерений. Работой MIC-170 управляет встроенный контроллер, обеспечивающий обмен информацией с персональной ЭВМ рабочей станции через цифровой интерфейс.
Варианты комплектования измерителей давления многоканальных MIC-170 модулями преобразования давления определяются, исходя из поставленной измерительной задачи.
Измерители давления многоканальные MIC-170, предназначенные для измерения абсолютных давлений, имеют 16 измерительных каналов (четыре МПД), штуцеры для подачи давления продувки и подключения эталонного давления.
Измерители давления многоканальные MIC-170, предназначенные для измерения дифференциальных давлений, также имеют 16 измерительных каналов (четыре МПД), штуцеры для подачи давления продувки, подключения эталонного давления и подачи компенсирующего давления.
Конструктивно измерители давления многоканальные MIC-170 выполнены в виде цельнометаллического алюминиевого корпуса с герметичной крышкой, на которой расположены:
- вентиляционный клапан;
- комбинированный разъём LAN + Питание + Sync;
- панель индикации (пять светодиодов), с индикацией:
включение подогрева (HEATER- зеленый),
включение питания (STATUS - зеленый),
наличие сбоев в работе (FAIL - красный),
индикация наличия обмена данных (RX/TX - желтый),
индикация подключения к персональной ЭВМ (LINK - зеленый),
- пневморазъём «PURGE» - продувка измерительных каналов «RUN» и каналов продувки «RUN REF»;
- пневморазъём «RUN» с номером «N» - измерительные каналы;
- пневморазъём «RUN REF» - опорное давление измерительных каналов (только у измерителей давления многоканальных, предназначенных для измерения дифференциального давления);
- пневморазъём «CAL» - калибровочный канал;
- пневморазъём «CAL REF» - опорное давление калибровочного канала(только у измерителей давления многоканальных, предназначенных для измерения дифференциального давления) .
С внутренней стороны крышки корпуса измерителей давления многоканальных MIC-170 закреплён шаговый двигатель и плунжер блока распределения давления, обеспечивающего коммутацию измерительных пневмоканалов в режимах «Калибровка», «Продувка», «Измерение».
Измерители давления многоканальные MIC-170 выпускаются в двух исполнениях -БЛИЖ.421200.100.002 и БЛИЖ.421200.100.006, различающихся условиями эксплуатации и габаритными размерами.
Пломбирование измерителей давления многоканальных MIC-170 осуществляется двумя бумажными наклейками на стыке корпуса и крышки с противоположных сторон корпуса измерителя.

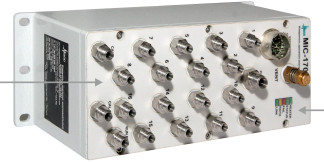

Общий вид измерителя давления многоканального MIC-170 представлен на рисунках 1а) (исполнение БЛИЖ.421200.100.002) и 1б) (исполнение БЛИЖ.421200.100.006).
Стрелками на рисунке 1а) показано место пломбировочных наклеек на измерителе исполнения БЛИЖ.421200.100.002. Измеритель исполнения БЛИЖ.421200.100.006 пломбируется аналогичным образом.
Персональная ЭВМ рабочей станции, соединительные кабели и трубопроводы на рисунках не показаны.
Рисунок 1б) - Общий вид измерителей давления многоканальных MIC-170 (исполнение БЛИЖ.421200.100.006)
Измерители давления многоканальные MIC-170 имеют базовое и прикладное программное обеспечение (ПО).
Базовое ПО измерителя давления многоканального:
- операционная система не ниже версии Windows 8 Pro;
- программное обеспечение MS Office 2016 Russian.
Прикладное ПО измерителя давления многоканального MIC-170:
- программа управления комплексом MIC «Recorder».
Идентификационные данные программного обеспечения измерителей давления многоканальных MIC-170 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | MERA Recorder (scales.dll) |
| Номер версии (идентификационный номер) программного обеспечения | 1.0.0.8 |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | 24СВС163 |
| Алгоритм вычисления цифрового идентификатора программного | СRС 32 |
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных или непреднамеренных изменений метрологически значимой части программного обеспечения и измеренных данных.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений дифференциального давления, кПа | от - 6,9 до + 6,9; от - 13,8 до + 13,8; от - 17,2 до + 17,2; от - 34,5 до + 34,5; от - 68,9 до + 68,9; от - 103,4 до + 103,4; от - 207,0 до + 207,0; от - 345,0 до + 345,0; от - 690,0 до + 690,0 |
| Пределы основной приведённой погрешности измерений дифференциального | |
| давления, % от диапазона измерений: | |
| - в диапазоне от - 6,9 до + 6,9 кПа | ±0,15 |
| - в диапазоне от - 13,8 до + 13,8 кПа | ±0,10 |
| - в диапазоне от - 17,2 до + 17,2 кПа | ±0,10 |
| - в диапазоне от - 34,5 до + 34,5 кПа | ±0,05 |
| - в диапазоне от - 68,9 до + 68,9 кПа | ±0,06 |
| - в остальных диапазонах - | ±0,05 |
| Максимально допустимое давление, кПа: | |
| - в диапазоне от - 690 до + 690 кПа | 2Pmax |
| - в остальных диапазонах | 3Pmax |
| Диапазоны измерений абсолютного давления, кПа | от 3,45 до 103,40; от 3,45 до 207,00; от 3,45 до 345,00; от 3,45 до 690,00 |
| Пределы основной приведённой погрешности измерений абсолютного давления, | |
| % от диапазона измерений: | ±0,05 |
| Максимально допустимое давление, кПа: | |
| - в диапазоне от 3,45 до 690 кПа | 2Pmax |
| - в остальных диапазонах | 3Pmax |
| Пределы допускаемой дополнительной | |
| приведённой погрешности, %/10 °С | ±0,02 |
| Примечание - Pmax - верхний предел измерений, кПа | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Количество измерительных каналов, шт. | 16 |
| Частоты поканального опроса датчиков, Гц | 10, 100 |
| Г абаритные размеры измерителя (исполнение БЛИЖ.421200.100.002) (длина х ширина х высота), мм, не более | 241х90х115 |
| Габаритные размеры измерителя (исполнение БЛИЖ.421200.100.006) (длина х ширина х высота), мм, не более | 241х90х128 |
| Напряжение питания постоянного тока, В | 24±6 |
| Потребляемая мощность (при токе потребления, А), Вт, не более: - только датчики давления | 7,2 (0,3) |
| 1 | 2 |
| - датчики давления, подогреватель - датчики давления, шаговый двигатель, подогреватель | 21,6 (0,9) 62,4 (2,6) |
| Масса измерителя, кг, не более | 3,5 |
| Степень защиты по ГОСТ 14254-2015 | IP 53 |
| Условия эксплуатации для исполнения БЛИЖ.421200.100.002: - температура окружающего воздуха, °С - относительная влажность, %, не более, | от -20 до +50 90 |
| Условия эксплуатации для исполнения БЛИЖ.421200.100.006: - температура окружающего воздуха, °С - относительная влажность, %, не более, | от -40 до +85 90 |
| Срок службы, год | 7 |
наносится типографским способом на титульном листе формуляра и руководства по эксплуатации и методом фрезерования на шильдике измерителя давления многоканального MIC-170.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель давления многоканальный MIC-170 | Б ЛИЖ .421200.100.002 или БЛИЖ.421200.100.006 | 1 шт. |
| Комплект кабелей* | БЛИЖ.402490.018.239 | 1 компл. |
| Комплект ЗИП* | БЛИЖ.402490.015.067 | 1 компл. |
| Рабочая станция управления* | БЛИЖ.401350.014.121 | 1 шт. |
| Формуляр | БЛИЖ.421200.100.002 ФО | 1 экз. |
| Руководство по эксплуатации | БЛИЖ.421200.100.002 РЭ | 1 экз. |
| Методика поверки | РТ МП-4973-443-2017 | 1 экз. |
| * поставка осуществляется по согласованию с заказчиком | ||
осуществляется по документу РТ МП-4973-443-2017 «ГСИ. Измерители давления многоканальные MIC-170. Методика поверки», утвержденному ФБУ «Ростест-Москва» 25.12.2017 г.
Основные средства поверки:
Рабочий эталон 1-ого разряда по ГОСТ Р 8.840-2013 и ГОСТ Р 8.802-2012, с диапазоном измерений абсолютного давления от 0 до 110 кПа и избыточного давления от минус 100 до 10 кПа, и от 0 до 110 кПа, с допускаемой относительной погрешностью ±0,01 % от измеряемого давления, и с диапазоном измерений абсолютного давления от 0 до 700 кПа и избыточного давления от минус 100 до 700 кПа, от 0 до 700 кПа, с допускаемой относительной погрешностью ±0,008 % от измеряемого давления.
Калибратор давления RPM4 фирмы DH Instruments, Inc. c модулем Q-RPT A7Ms, с диапазоном измерения абсолютного давления от 0 до 7 МПа и диапазон измерений избыточного давления от минус 0,1 до 7 МПа, с пределами допускаемой основной относительной погрешностью ±0,01 % от измеряемого давления (регистрационный номер в Федеральном информационном фонде 27758-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде оттиска поверительного клейма на свидетельство
о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 ^ 1 106 Па
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
БЛИЖ.421200.100.002 ТУ Измерители давления многоканальные MIC-170. Технические условия
