| Номер в госреестре | 70296-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-4000, РВС-5000, РВСП-5000, РВС-8000, РВС-10000 |
| Изготовитель | АО "Самарский резервуарный завод", г.Самара |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-4000 РВС-5000, РВСП-5000, РВС-8000, РВС-10000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуара - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары делятся на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Резервуары снабжены площадками обслуживания и лестницами для доступа на крышу. Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.
Резервуары стальные вертикальные цилиндрические РВС-4000 заводские №№ 63, 64, 65; РВС-5000 заводские №№ 69, 80; РВСП-5000 заводские №№ 10, 13, 81; РВС-8000 заводские № № 75, 77; РВС-10000 заводские №№ 76, 78, 79, расположены в резервуарном парке акционерного общества «ННК - Приморнефтепродукт», по адресу 690062, г. Владивосток, пр-т Острякова, 44А.

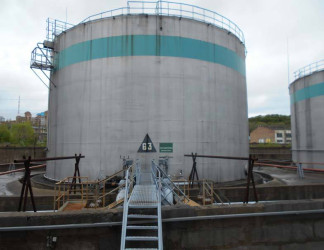

Общий вид резервуаров представлен на рисунках 1 - 13.
отсутствует.
Таблица 1 - Метрологические характеристики резервуаров
| Наименование характеристики | Значение | ||
| Номер по технологической схеме | РВС-4000 № 63 | РВС-4000 №64 | РВС-4000 № 65 |
| Номинальная вместимость, м3 | 4000 | 4000 | 4000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,15 | ±0,15 | ±0,15 |
Продолжение Таблицы 1 - Метрологические характеристики резервуаров
| Наименование характеристики | Значение | ||||
| Номер по технологической схеме | РВСП- 5000 № 10 | РВСП- 5000 № 13 | РВС- 5000 № 69 | РВС- 5000 № 80 | РВСП- 5000 № 81 |
| Номинальная вместимость, м3 | 5000 | 5000 | 5000 | 5000 | 4000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,1 | ±0,1 | ±0,1 | ±0,1 | ±0,1 |
| Продолжение Таблицы 1 - Метрологические характеристики резервуаров | ||
| Наименование характеристики | Значение | |
| Номер по технологической схеме | РВС-8000 № 75 | РВС- 8000 № 77 |
| Номинальная вместимость, м3 | 8000 | 8000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,1 | ±0,1 |
Продолжение Таблицы 1 - Метрологические характеристики резервуаров
| Наименование характеристики | |||
| Номер по технологической схеме | РВС-10000 № 76 | РВС-10000 № 78 | РВС-10000 № 79 |
| Номинальная вместимость, м3 | 10000 | 10000 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % | ±0,1 | ±0,1 | ±0,1 |
Таблица 2 - Основные технические характеристики резервуаров
| Наименование характеристики | Значение | ||
| Номер по технологической схеме | РВС-4000 № 63 | РВС-4000 №64 | РВС-4000 № 65 |
| Габаритные размеры, мм, не более диаметр высота | 20880 11900 | 20900 11900 | 20910 11900 |
| Средний срок службы, лет, не менее | 20 | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -30 до + 50 от 84,0 до 106,7 | ||
Продолжение Таблицы 2 - Основные технические характеристики резервуаров
| Наименование характеристики | Значение | ||||
| Номер по технологической схеме | РВСП- 5000 № 10 | РВСП- 5000 № 13 | РВС- 5000 № 69 | РВС- 5000 № 80 | РВСП- 5000 № 81 |
| Габаритные размеры, мм, не более диаметр высота | 22812 11920 | 22799 11920 | 22790 11910 | 22787 11920 | 22825 11920 |
| Средний срок службы, лет, не менее | 20 | ||||
| Рабочие условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -30 до + 50 от 84,0 до 106,7 | ||||
Продолжение Таблицы 2 - Основные технические характеристики резервуаров
| Наименование характеристики | Значение | |
| Номер по технологической схеме | РВС-8000 № 75 | РВС-8000 № 77 |
| Габаритные размеры, мм, не более диаметр высота | 28551 11920 | 28490 11940 |
| Средний срок службы, лет, не менее | 20 | |
| Рабочие условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -30 до + 50 от 84,0 до 106,7 | |
Продолжение Таблицы 2 - Основные технические характеристики резервуаров
| Наименование характеристики | Значение | ||
| Номер по технологической схеме | РВС-10000 № 76 | РВС-10000 № 78 | РВС-10000 № 79 |
| Габаритные размеры, мм, не более диаметр высота | 34200 11910 | 34260 11910 | 34207 11920 |
| Средний срок службы, лет, не менее | 20 | ||
| Рабочие условия применения: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -30 до +50 от 84,0 до 106,7 | ||
наносится на титульный лист паспорта печатным способом.
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-4000 | 3 шт. |
| Паспорт РВС-4000 | 3 экз. | |
| Градуировочная таблица | 3 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 2 шт. |
| Паспорт РВС-5000 | 2 экз. | |
| Градуировочная таблица | 2 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВСП-5000 | 3 шт. |
| Паспорт РВСП-5000 | 3 экз. | |
| Градуировочная таблица | 3 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-8000 | 2 шт. |
| Паспорт РВС-8000 | 2 шт. | |
| Градуировочная таблица | 2 экз. | |
| Резервуар стальной вертикальный цилиндрический | РВС-10000 | 3 шт. |
| Паспорт РВС-10000 | 3 экз. | |
| Градуировочная таблшица | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98, Р50Н2К (регистрационный номер 46391-11);
- рулетка измерительная металлическая с грузом 2-го класса точности по ГОСТ 7502-98, Р30Н2Г (регистрационный номер 46391-11);
- толщиномер ультразвуковой ТТ130 (регистрационный номер 23756-02).
- нивелир лазерный ротационный Leica Rugby 200 (регистрационный номер 25128-08);
- дальномер лазерный Leica DISTO D 5 (регистрационный номер 41142-09);
- измеритель комбинированный Testo 410-1 (регистрационный номер 52193-12). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых резервуаров с требуемой точностью.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма, в свидетельстве о поверке - в виде наклейки.
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерения объема жидкости.
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия.
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
Техническая документация АО «Самарский резервуарный завод».
