Резервуары стальные вертикальные цилиндрические с понтоном РВСП-1000, РВСП-2000, РВСП-3000, 70297-18

70297-18
Резервуары стальные вертикальные цилиндрические с понтоном РВСП-1000, РВСП-2000, РВСП-3000 предназначены для измерений объема и массы нефти, а также приема, хранения и отпуска нефти при учетных и технологических операциях.
Карточка СИ
Номер в госреестре 70297-18
Наименование СИ Резервуары стальные вертикальные цилиндрические с понтоном
Обозначение типа СИ РВСП-1000, РВСП-2000, РВСП-3000
Изготовитель ООО "Башнефть-Добыча", г.Уфа
Год регистрации 2018
МПИ (интервал между поверками) 5 лет
Описание типа скачать
Методика поверки скачать

Назначение

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-1000, РВСП-2000, РВСП-3000 предназначены для измерений объема и массы нефти, а также приема, хранения и отпуска нефти при учетных и технологических операциях.

Описание

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-1000, РВСП-2000, РВСП-3000 представляет собой металлические сосуды в форме вертикального цилиндра с плоским днищем, стационарной кровлей и понтоном, оборудованные приемо-раздаточными устройствами и люками.

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-1000, РВСП-2000, РВСП-3000 являются по принципу действия закрытыми, по расположению - наземными.

Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-1000, РВСП-2000, РВСП-3000 расположены в резервуарных парках ООО «Башнефть-Добыча».

Таблица 1 - Номера и местонахождение РВСП.

Номера

резервуаров

Местонахождение, адрес

1

2

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-1000

1, 2, 3

РФ, РБ, г. Уфа, Орджоникидзевский район, ППСН «Уфанефтехим»

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-2000

1, 2, 3

РФ, РБ, Благоварский район, поселок Первомайский, ППСН «Языково»

Резервуары стальные вертикальные цилиндрические с понтоном РВСП-3000

1, 2, 3, 4

РФ, РБ, Туймазинский район, село Субханкулово, ППСН «Субханкулово»

Общий вид резервуаров стальных вертикальных цилиндрических с понтоном РВСП-1000, РВСП-2000, РВСП-3000 представлен на рисунках 1, 2, 3.

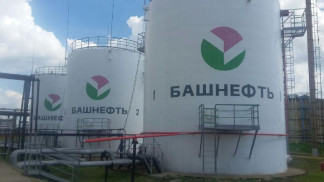

Рисунок 1 - Общий вид резервуаров стальных вертикальных цилиндрических с понтоном

РВСП-1000

Пломбирование РВСП-1000, РВСП-2000, РВСП-3000 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

РВСП-1000

РВСП-2000

РВСП-3000

Номинальная вместимость, м3

1000

2000

3000

Пределы допускаемой относительной погрешности вместимости резервуара, %

±0,20

Таблица 3 - Основные технические характеристики.

Наименование характеристики

Значение

РВСП-1000

РВСП-2000

РВСП-3000

Габаритные размеры, мм, не более

- высота

13000

15300

13200

- диаметр

10500

15200

19500

Рабочая среда

нефть

по ГОСТ Р 51858-2002

Средний срок службы, лет Средняя наработка на отказ, ч

20

100000

Условия эксплуатации:

- температура окружающей среды, °С

от -45 до +50

- атмосферное давление, кПа

от 84 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Резервуар стальной вертикальный цилиндрический

РВСП-1000

3 шт.

с понтоном

РВСП-2000

3 шт.

РВСП-3000

4 шт.

Паспорт

РВСП-1000

3 экз.

Паспорт

РВСП-2000

3 экз.

Паспорт

РВСП-3000

4 экз.

Градуировочная таблица

РВСП-1000

3 экз.

Г радуировочная таблица

РВСП-2000

3 экз.

Г радуировочная таблица

РВСП-3000

4 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая 2-го класса точности Р30Н2К (Регистрационный №29631-05);

-    рулетка измерительная металлическая Р20У2Г с грузом (Регистрационный №51171-12);

-    тахеометр электронный NET1200 (Регистрационный №29652-05);

-    линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (Регистрационный №20048-05);

-    толщиномер ультразвуковой Булат-1М (Регистрационный №21391-08);

-    динамометр ДПУ-0,1-2 (Регистрационный №1183-63);

-    нивелир оптический с компенсатором RGK N-32 (Регистрационный №46965-11);

-    рейка нивелирная телескопическая VEGA TS3M (Регистрационный №34005-07);

-    анемометр-термометр цифровой ИСП-МГ4 (Регистрационный №35211-07);

-    штангенциркуль торговой марки "Калиброн" с диапазонами измерений: от 0 до 500 мм (Регистрационный №57709-14);

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого резервуара с требуемой точностью.

Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.

Сведения о методах измерений

МИ 2998-2006 «ГСИ. Масса нефти. Методика выполнения измерений в резервуарах ППСН «Уфанефтехим» ОАО «АНК «Башнефть», утверждена ФГУП «ВНИИР» 09.06.2006 г., номер регистрации в Федеральном информационном фонде по обеспечению единства измерений: ФР.1.29.2006.02553.

«ГСИ. Масса нефти. Методика измерений в вертикальных резервуарах ППСН «Языково», утверждена ООО «Метрологический центр СТП» 28.12.2015 г., номер регистрации в Федеральном информационном фонде по обеспечению единства измерений: ФР.1.29.2016. 22901.

«ГСИ. Масса нефти. Методика измерений в вертикальных резервуарах ППСН «Субханкулово», утверждена ООО «Метрологический центр СТП» 28.12.2015 г., номер регистрации в Федеральном информационном фонде по обеспечению единства измерений: ФР.1.29.2016.22897.

МИ 3248-2009 «ГСИ. Масса и объем нефти. Методика измерений в вертикальных резервуарах, утверждена ФГУП «ВНИИР» ГНМЦ 12.11.2009 г., номер регистрации в Федеральном информационном фонде по обеспечению единства измерений: ФР.1.29.2009.06690

Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-1000, РВСП-2000, РВСП-3000

ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»

ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»

ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»

ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»

Зарегистрировано поверок 17
Поверителей 2
Актуальность данных 06.11.2024
