| Номер в госреестре | 70298-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-12,5 |
| Изготовитель | ООО "Башнефть-Добыча", г.Уфа |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-12,5 предназначены для измерений объема и массы нефти, а также приема, хранения и отпуска нефти при учетных и технологических операциях.
Резервуары стальные горизонтальные цилиндрические РГС-12,5 представляет собой сварные металлические сосуды в форме горизонтального цилиндра, оборудованные приемораздаточными устройствами и люками.
Резервуары стальные горизонтальные цилиндрические РГС-12,5 являются по принципу действия закрытыми, по расположению - подземными.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства. Резервуары стальные горизонтальные цилиндрические РГС-12,5 расположены в резервуарных парках ООО «Башнефть-Добыча».

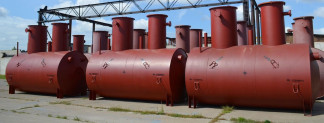

Рисунок 1 - Общий вид РГС-12,5
Пломбирование РГС-12,5 не предусмотрено.
отсутствует.
Таблица 1 - Номера и местонахождение РГС-12,5
| Номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| Резервуары стальные горизонтальные цилиндрические РГС-12,5 | |
| ЕД 1-1, ЕД 1-2 | РФ, РБ, Благоварский район, поселок Первомайский, ППСН «Языково» |
| Е-2, Е-3 | РФ, РБ, Калтасинский район, село Кутерем, ППСН «Калтасы» |
| ЕД 1.1, ЕД 1.2, ЕД 1.3 | РФ, РБ, Туймазинский район, село Субханкулово, ППСН «Субханкулово» |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 12,5 |
| Пределы допускаемой относительной погрешности вместимости резервуара, % | ±0,25 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | нефть по ГОСТ Р 51858-2002 |
| Габаритные размеры, мм, не более | |
| - длина | 4500 |
| - диаметр | 2000 |
| Средний срок службы, лет | 20 |
| Средняя наработка на отказ, ч | 100000 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -45 до +50 |
| - атмосферное давление, кПа | от 84 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Резервуар стальной горизонтальный цилиндрический | РГС-12,5 | 7 шт. |
| Паспорт | - | 7 шт. |
| Г радуировочная таблица | - | 7 шт. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ» (Регистрационный №20570-08);
- анемометр-термометр цифровой ИСП-МГ4 (Регистрационный №35211-07);
- анализатор-течеискатель АНТ-3М (Регистрационный № 39982-14);
- ареометр стеклянный для нефти АНТ-1 (Регистрационный №39021-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
«ГСИ. Масса нефти. Методика измерений в горизонтальных резервуарах ППСН «Языково», утверждена ООО «Метрологический центр СТП» 28.12.2015 г., номер регистрации в Федеральном информационном фонде по обеспечению единства измерений: ФР.1.29.2016.22902.
«ГСИ. Масса нефти. Методика измерений в горизонтальных резервуарах ППСН «Субханкулово», утверждена ООО «Метрологический центр СТП» 28.12.2015 г., номер регистрации в Федеральном информационном фонде по обеспечению единства измерений: ФР.1.29.2016.22898.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»
ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации».
| Зарегистрировано поверок | 21 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
