| Номер в госреестре | 70303-18 |
| Наименование СИ | Элементы измерительные |
| Обозначение типа СИ | ИЭ-05Е ЗИ5.108.136 |
| Изготовитель | ООО Фирма "Газприборавтоматика", г.Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 31.01.2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Элементы измерительные ИЭ-05Е ЗИ5.108.136 (далее - ИЭ-05Е) предназначены для измерений аналоговых сигналов силы и напряжения постоянного тока от первичных преобразователей (датчиков) и преобразования их в цифровой унифицированный код.
Принцип действия ИЭ-05Е основан на преобразовании аналоговых выходных сигналов первичных преобразователей (датчиков) в цифровую форму двумя шестнадцатиразрядными АТ ЦП с последующей передачей цифровой измерительной информации в виде унифицированных кодов АЦП на процессорное устройство аппаратного шкафа контрольно-измерительных приборов и автоматизации (КИПиА) и системы линейной телемеханики (СЛТМ) по интерфейсу RS485.
ИЭ-05Е представляет собой двухстороннюю печатную плату с применением SMD-технологии (поверхностный монтаж), предназначенную для установки внутри корпуса аппаратного шкафа КИПиА и СЛТМ. К левой стороне платы крепится лицевая панель.
ИЭ-05Е изготавливаются в пяти модификациях: ЗИ5.108.136-01, ЗИ5.108.136-02, ЗИ5.108.136-09, ЗИ5.108.136-10 и ЗИ5.108.136-11, каждый из которых состоит из четырех измерительных каналов (ИК), разделенных на 2 группы: ИК №№1-2 и ИК №№ 3-4. Модификации модулей отличаются диапазонами измерений ИК, входным сопротивлением ИК и смещением уровня входного сигнала.
ИЭ-05Е устанавливаются в аппаратные шкафы КИПиА и СЛТМ с пломбируемыми дверями. Пломбировка самих ИЭ-05Е не предусмотрена.

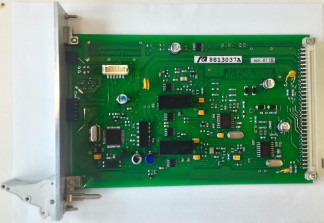

Внешний вид печатной платы ИЭ-05Е представлен на рисунке 1.
Место нанесения знака поверки
Внутреннее программное обеспечение (ПО) предназначено для управления работой ИЭ-05Е и является метрологически значимым, устанавливается с помощью программатора PICSTAR II (или аналогичного ему) во время производственного цикла на заводе-изготовителе, обеспечивает возможность заводской настройки и калибровки измерительных каналов АЦП после выпуска из производства. В ПО реализована работа с интерфейсами SPI, RS485 и протоколом обмена данными Modbus RTU. Входные и выходные данные, защищены от ошибок путем вычисления и передачи в конце каждой посылки двухбайтной циклической контрольной суммы CRC-16 всех байт посылок. Метрологические характеристики ИЭ-05Е нормированы с учетов влияния ПО.
Особенности установки и конструкция ИЭ-05Е (устанавливается в запирающемся шкафу) защищают ПО от несанкционированного доступа в процессе эксплуатации, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО ИЭ-05Е представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RU3H00003-01 |
| Номер версии, не ниже | D7 |
| Цифровой идентификатор ПО | AFB2 |
Основные метрологические и технические характеристики ИЭ-05Е представлены в таблицах 2 - 5.
Таблица 2 - Метрологические характеристики ИК ИЭ-05Е
| Наименование характеристики | Диапазон измерений входного сигнала | Значение |
| Пределы допускаемой основной приведенной погрешности (приведенной к диапазону измерений) ИК ИЭ-05Е | от 0 до 20 мА от 4 до 20 мА от -10 до +10 В | ±0,1 % |
| Пределы допускаемых дополнительных приведенных погрешностей (приведенных к диапазону измерений) ИК ИЭ-05Е: - вызванные изменением температуры окружающей среды в пределах всего рабочего диапазона - вызванные изменением напряжения питающей сети в диапазоне от 187 до 242 В - вызванные воздействием вибрации частотой от 10 до 55 Гц | ±0,1 % ±0,03 % ±0,1 % |
Таблица 3 - Варианты модификаций ИК ИЭ-05Е
| Вариант модификации ИЭ-05Е | Диапазон измерений входного сигнала | Входное сопротивление, кОм | Коэффициент усиления | Смещение уровня входного сигнала |
| ЗИ5.108.136-01 | от 4 до 20 мА | 0,2 | 1 | - |
| ЗИ5.108.136-02 | от 0 до 20 мА | 0,2 | 1 | - |
| ЗИ5.108.136-09 | от 4 до 20 мА 1 | 0,2 1 | 1 1 | - 1 |
| ЗИ5.108.136-10 | от -10 до +10 В | 10000 | 1 | есть |
| ЗИ5.108.1Э6-11 | от 4 до 20 мА | 0,2 | 1 | - |
| Примечание 1 - технические характеристики (ТХ) группы ИК №№ 3-4 модуля ЗИ5.108.136-09 соответствуют ТХ модуля ЗИ5.108.136-10. | ||||
Для каждого диапазона измерений каждого ИК предусмотрена возможность настройки расширенного диапазона измерений, позволяющего сигнализировать о выходе измеряемых величин за пределы диапазонов измерений.
| Таблица 4 - Соответствие диапазонов измерений | расширенным диапазонам |
| Диапазон измерений | Расширенный диапазон |
| от 4 до 20 мА | от 0 до 20,56 мА |
| от 0 до 20 мА | |
| от -10 до +10 В | от -10,28 до +10,28 В |
Таблица 5 - Основные технические характеристики ИЭ-05Е
| Наименование характеристики | Значение |
| Параметры электрического питания ИЭ-05Е напряжение переменного тока с частотой 50 Гц, В | 220 |
| Параметры электрического питания модулей ИЭ-05Е напряжение постоянного тока, В | от 23,5 до 24,4 |
| Параметры электрического запитывания СИ, подключенных к ИК ИЭ-05Е, В - ЗИ5.108.136-01, ЗИ5.108.136-02, ЗИ5.108.136-09, ЗИ5.108.136-11 1 | от 23,5 до 24,4 |
| - ЗИ5.108.136-10 | от 4,8 до 5,1 |
| Габаритные размеры, мм, не более - глубины | 205 |
| - высота | 130 |
| - широта | 30 |
| Масса, кг, не более | 0,134 |
| Рабочие условия эксплуатации - температура окружающей среды, °С | от -40 до +70 |
| - влажность окружающей среды, % | до 98 |
| - атмосферное давление, кПа | от 53,3 до 106,7 |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 10000 |
| Примечание 1 - параметры электрического питания модуля в исполнении ЗИ5.108.136-09 для группы | |
| ИК №№ 3-4 от 4,8 до 5,1 В | |
наносится в виде наклейки на шкаф КИПиА и СЛТМ, в состав которого входят ИЭ-05Е, или на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность ИЭ-05Е
| Наименование | Обозначение | Количество |
| Элементы измерительные ИЭ-05Е ЗИ5.108.136 | в заказной конфигурации | 1 шт. |
| Упаковка | - | 1 шт. |
| Измерительный элемент ИЭ-05Е. Руководство по эксплуатации. | ЗИ5.108.136 РЭ | 1 экз. |
| «Элементы измерительные ИЭ-05Е ЗИ5.108.136. Методика поверки» | МП 201-068-2017 | 1 экз. |
осуществляется по документу МП 201-068-2017 «Элементы измерительные ИЭ-05Е ЗИ5.108.136. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.09.2017 г.
Основные средства поверки:
калибратор универсальный Н4-7, регистрационный номер в Федеральном информационном фонде № 22125-01.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой системы с требуемой точностью.
Знак поверки наносится на лицевую панель ИЭ-05Е в соответствии с рисунком 1 или на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к элементам измерительным ИЭ-05Е ЗИ5.108.136
ГОСТ Р 53429-2009 Платы печатные. Основные параметры конструкции ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
