Системы газоаналитические СКВА-01М предназначены для измерений содержания вредных газов, кислорода, диоксида углерода и горючих газов и паров горючих жидкостей в воздухе рабочей зоны, архивирования результатов измерений, сигнализации (световой и звуковой) о превышении заданных уровней концентраций, формирования и выдачи сигналов управления внешними устройствами.
Карточка СИ
Номер в госреестре 70305-18
Наименование СИ Системы газоаналитические
Обозначение типа СИ СКВА-01М
Изготовитель Общество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»), г. Москва
Год регистрации 2018
Срок свидетельства 31.01.2028
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы газоаналитические СКВА-01М предназначены для измерений содержания вредных газов, кислорода, диоксида углерода и горючих газов и паров горючих жидкостей в воздухе рабочей зоны, архивирования результатов измерений, сигнализации (световой и звуковой) о превышении заданных уровней концентраций, формирования и выдачи сигналов управления внешними устройствами.

Описание

Принцип действия систем газоаналитических СКВА-01М (далее - системы) по измерительным каналам определяется используемыми преобразователями измерительными (ИП):

-    ИП объемной доли водорода, кислорода, массовой концентрации оксида углерода, сероводорода, диоксида азота, диоксида серы, хлористого водорода, аммиака, хлора, фосгена, синильной кислоты, фосфина - электрохимический (ЭХ),

-    ИП довзрывоопасных концентраций горючих газов и паров - термокаталитический (ТК), оптико-абсорбционный (ОА) или акусторезонансный (АР);

-    ИП массовой концентраций паров органических веществ - фотоионизационный (ФИ);

-    ИП объёмной доли диоксида углерода - оптико-абсорбционный (ОА), акусторезонансный

(АР);

-    ИП объёмной доли гексафторида серы, фреонов - акусторезонансный (АР);

-    ИП массовой концентрации аммиака и фреонов - полупроводниковый (ПП).

Система выпускается в двух исполнениях:

-    СКВА-01М-3.Е - взрывозащищенное исполнение;

-    СКВА-01М-3.0 - общепромышленное исполнение.

В состав системы любого исполнения, в зависимости от мест размещения и условий эксплуатации, могут быть включены блоки и модули как во взрывозащищенном, так и общепромышленном исполнении.

В состав системы входят ИП согласно таблице 1.

Таблица 1 - Измерительные преобразователи

Наименование

Технические условия

Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

Преобразователи измерительные концентрации газов

ТУ 4215-028-47275141-14

66585-17

Преобразователи измерительные с интеллектуальными сенсорными модулями серий А200, А300, В300 и С300

ТУ 4215-023-47275141-13 ТУ 4215-024-47275141-13

55623-13

Преобразователь измерительный акусторезонансный АРП1.0

ТУ 4215-008-47275141-12

54684-13

Примечание - Измерительные преобразователи в составе системы могут поставляться как во взрывозащищенном, так и в общепромышленном исполнении.

В состав системы, помимо ИП, входят устройства управления, сбора и обработки информации, перечисленные в таблице 2.

Таблица 2 - Устройства управления, сбора и обработки информации

Наименование

Сокращённое обозначение

Блок сигнализации и управления в общепромышленном исполнении

БСУ-0

Модуль управления в общепромышленном исполнении

МУ-0

Модуль расширения в общепромышленном исполнении

МР8-0, МР16-0, МР8-0-МК, МР16-0-МК, МР8-0-ЭМС

Модуль расширения дискретный в общепромышленном исполнении

МРД-0, МРД-0-МК

Выносной модуль реле в общепромышленном исполнении

ВМР-0, ВМР-0-МК

Выносной блок питания в общепромышленном исполнении

ВБП-0, ВБП-0-МК

Блок сигнализации и управления в исполнении для питания искробезопасных цепей

БСУ-Ех

Модуль управления в исполнении для питания искробезопасных цепей

МУ-Ех

Модуль расширения во взрывозащищённом исполнении

МР8-Ех, МР16-Ех, МР8-Ех-МК, МР16-Ех-МК, МР8-Ех-ЭМС

МР-d

Выносной модуль реле во взрывозащищённом исполнении

ВМР-Ех,

ВМР-Ех-МК

ВМР-d

Выносной блок питания во взрывозащищённом исполнении

ВБП-Ех, ВБП-Ех-МК

ВБП-d

Блок сигнализации и управления (БСУ) является центральным звеном газоаналитической системы. БСУ выполняет следующие функции:

-    сбор, обработка и анализ измерительных данных от удалённых групп ИП и других источников;

-    обеспечение модулей и ИП напряжением питания;

-    визуальное отображение полученной информации;

-    передача информации по одному или нескольким каналам связи для потребителей (удалённых терминалов);

-    управление внешними исполнительными устройствами;

-    взаимодействие с оператором.

БСУ выполнен в виде набора функционально - законченных модулей, смонтированных в шкафу и соединённых между собой линиями передачи информации и цепями питания. Для подключения шлейфов передачи данных и подвода питания в БСУ имеются соответствующие соединители. На лицевой панели БСУ расположены органы управления и индикации. БСУ закрывается специальным ключом и может быть опломбирован.

Состав и функциональные возможности БСУ являются объектно-зависимыми и определяются на стадии формирования ТЗ при проектировании системы.

Типовая конфигурация БСУ включает в себя следующие устройства:

-    центральный контроллер;

-    интерфейсные платы;

-    модуль реле;

-    модуль световой сигнализации и индикации;

-    блок питания.

Кроме того, в состав системы могут входить сервисные устройства согласно таблице 3.

Таблица 3 - Сервисные устройства

Наименование

Сокращенное обозначение

Тестовый дисплей в общепромышленном исполнении

-

Тестовый дисплей во взрывозащищенном исполнении

-

Контроллер связи в общепромышленном исполнении

КС

Система обеспечивает выходные сигналы:

-    цифровой сигнал, интерфейсы RS485 или USB;

-    световая индикация о срабатывании порогов сигнализации;

-    отображение результатов измерений на встроенном дисплее

-    релейный выходной сигнал (коммутация внешних цепей с помощью электромагнитных

реле).

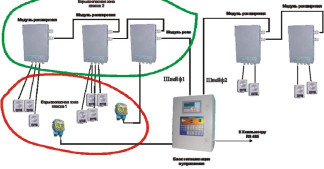

Структура системы СКВА-01М приведена на рисунке 1.

Общий вид устройств, входящих в состав системы - на рисунках 2...9, места пломбирования от несанкционированного доступа указаны на рисунках стрелками.

Рисунок 8 - Общий вид МР-d, ВМР-d, ВБП-d

г) ИП серии В300, С300    д) ИП АРП 1.0

Рисунок 9 - Общий вид ИП системы

Программное обеспечение

Системы имеют встроенное программное обеспечение (ПО) первичных измерительных преобразователей, БСУ и модулей расширения.

Встроенное ПО первичных измерительных преобразователей обеспечивает выполнение следующих основных функций:

-    измерение содержания определяемых компонентов и преобразование измерительной информации в унифицированный токовый сигнал 4-20мА, включение светодиодов сигнализации и замыкание контактов реле при превышении установленных пороговых значений;

ИП в корпусах ПК, МК, ВУ, ЭМС являются полностью аналоговыми и встроенного ПО не имеют.

Встроенное ПО модулей расширения и БСУ обеспечивает выполнение следующих основных функций:

-    преобразование токового выходного сигнала 4-20 мА ПИП в цифровой код, соответствующий значению текущей концентрации;

-    представление значений текущей концентрации на дисплее БСУ;

-    сравнение результатов измерений содержания определяемых компонентов с запрограммированными пороговыми значениями и выдача управляющих сигналов;

-    архивирование случаев превышения концентрации установленных пороговых значений;

-    передачу данных по протоколам RS232 (только для конфигурирования и настройки), RS485 и Ethernet.

Встроенное ПО идентифицируется с помощью:

-    отображение на дисплее БСУ;

-    наклейки на микросхемах контроллеров измерительных преобразователей с указанием номера версии.

Системы обеспечивают возможность работы с персональным компьютером с установленным автономным ПО «Виндеконт» через интерфейс USB для конфигурирования систем.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик систем.

Системы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблицах 4.1 ... 4.6.

Таблица 4.1 - Идентификационные данные встроенного ПО БСУ всех исполнений

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Decont

Номер версии (идентификационный номер ПО)

не ниже 2.20.0

Таблица 4.2 - Идентификационные данные встроенного ПО МР8 всех исполнений

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AIN8 X

Номер версии (идентификационный номер ПО)

не ниже 1.00

Таблица 4.3 - Идентификационные данные встроенного ПО МР16 всех исполнений

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

AIN16 X

Номер версии (идентификационный номер ПО)

не ниже 1.00

Таблица 4.4 - Идентификационные данные встроенного ПО преобразователей измерительных А200, А300, В300 и С300_

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

inkram smc

Номер версии (идентификационный номер ПО)

не ниже v.1.0.1.11

Цифровой идентификатор ПО

7b846451fd6910f6f0f21c41bfc82188 алгоритм MD5

Таблица 4.5 - Идентификационные данные встроенного ПО преобразователей измерительных

АРП1.0

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ARP2.HEX

Номер версии (идентификационный номер ПО)

не ниже v.1.0.2

Цифровой идентификатор ПО

4457f11220e3d899ce635b506db7faca алгоритм MD5

Таблица 5 - Основные метрологические характеристики системы по измерительным каналам с ИП

Наименование

ИП

Определяемый

компонент

Единица

измерений

Диапазон

измерений

Пределы допускаемой основной абсолютной погрешности !)

Предел допускаемого времени установления показаний по уровню Т09, с

Время прогрева, мин, не более

АМ1.0-ХХ

Аммиак

мг/м3

от 0 до 20 включ.

±4

45

30

св. 20 до 100

±(4+0,2-(Свх-20))

АМ2.0-ХХ

мг/м3

от 0 до 200 включ.

±40

45

св. 200 до 2000

±(40+0,2- (Свх-200))

АМ3.0-ХХ

мг/м3

от 0 до 60 включ.

±15

45

св. 60 до 600

+(15+0,2-(Свх-60))

СО1.0-ХХ

СО1.0-0

Оксид

углерода

мг/м3

от 0 до 20 включ.

±4

45

15

св. 20 до 100

±(4+0,2-(Свх-20))

СО2.0-ХХ

СО2.0-0

мг/м3

от 0 до 100 включ.

±20

45

св. 100 до 500

±(20+0,2- (Свх- 100))

СВ1.0-ХХ

Сероводород

мг/м3

от 0 до 6 включ.

±1,2

60

30

св. 6 до 30

±(1,2+0,2-(Свх-6))

СВ2.0-ХХ

мг/м3

от 0 до 20 включ.

±4

60

св. 20 до 100

±(4+0,2-(Свх-20))

ВД 1.0-ХХ

Водород

объемная доля, %

от 0 до 2 2)

±0,2

130

30

ВД2.0-ХХ

Водород

объемная доля, %

от 0 до 2 2)

±0,2

130

30

ХЛ1.0-ХХ

Хлор

мг/м3

от 0 до 1 включ.

±0,2

45

30

св. 1 до 5

±(0,2+0,2-(Свх-1))

ХЛ2.0-ХХ

Хлор

мг/м3

от 0 до 10 включ.

±2

45

св. 10 до 50

±(2+0,2-(Свх-10))

Наименование

ИП

Определяемый

компонент

Единица

измерений

Диапазон

измерений

Пределы допускаемой основной абсолютной погрешности 1)

Предел допускаемого времени установления показаний по уровню Т0,9, с

Время прогрева, мин, не более

ОА 2.0-ХХ

Диоксид

азота

мг/м3

от 0 до 5 включ.

±1

60

30

св. 5 до 30

±(1+0,2-(Свх-5))

ОА 3.0-ХХ

от 0 до 10 включ.

±2

св. 10 до 50

±(2+0,2 •(Свх- 10))

KC1.0-XX

Кислород

объемная доля, %

от 0 до 25

±0,9

20

30

СД1.0-ХХ

Диоксид

серы

мг/м3

от 0 до 6 включ.

±1,2

60

30

св. 6 до 30

±(1,2+0,2-(Свх-6))

СК1.0-ХХ

Синильная

кислота

мг/м3

от 0 до 3 включ.

±0,6

45

60

св.3 до 15

±(0,6 + 0,25(Свх-3))

СК2.0-ХХ

мг/м3

от 0 до 5 включ.

±1

45

60

св.5 до 40

±(1+0,25-(Свх-5))

ХЛВ1.0-ХХ

Хлористый

водород

мг/м3

от 0 до 5 включ.

±1

90

30

св. 5 до 30

±(1+0,2-(Свх-5))

ГР1.0-ХХ

ГР1.0-Т-ХХ

ГР2.0-Т-ХХ

ГР2.0-ХХ

Горючие газы и пары 3)

% НКПР

от 0 до 50

±5 4)

15

5

ИКДУ1.0-ХХ

Диоксид

углерода

объемная доля, %

от 0 до 5

±(0,05+0,07Сх)

35

30

Примечания:

1)    СВХ - содержание измеряемого компонента на входе в ИП;

2)    ИП ВД1.0-ХХ имеют диапазон показаний объемной доли водорода от 0 до 2 %, ВД2.0-ХХ -от 0 до 4 %;

3)    Градуировка ИП осуществляется изготовителем при выпуске из производства по одному из поверочных компонентов: метан (CH4), пропан (C3H8), бензол (C6H6), водород (H2), гексан (C6H14), аммиак (NH3), ацетилен (C2H2), бутан (C4H10).

4) Пределы допускаемой основной абсолютной погрешности нормированы для поверочного компонента, по которому проведена градуировка при выпуске из производства.

Таблица 6 - Основные метрологические характеристики системы по измерительным каналам с ИП с релейным выходом_

Наименование ИП

Опреде

ляемый

компо

нент

Единица

измере

ний

Пороги

Пределы допускаемой основной абсолютной погрешности срабатывания1)

Время

срабаты

вания

сигнализа

ции

Время

прогрева,

мин

АМП1.0-ХХ

Аммиак

мг/м3

20/60

±0,25-Свх

90

60

АМП2.0-ХХ

мг/м3

500

±0,25^Свх

ФРП1.0

Хладо-

2)

ны 7

мг/м3

3000

±750 3)

60

45

Примечания:

1)    СВХ - содержание измеряемого компонента на входе в ИП, массовая концентрация, мг/м3.

2)    Градуировка ИП осуществляется изготовителем при выпуске из производства по одному из поверочных компонентов: CHClF2 (R22), CF3CH3 (R143a), CF2HCHF2 (R134), CH3CHF2 (R152a), CHF3 (R23), СF2H2 (R32), С3F7H (227ea)

3)    Пределы допускаемой основной абсолютной погрешности нормированы для поверочного компонента, по которому проведена градуировка при выпуске из производства.

Таблица 7 - Основные метрологические характеристики системы по измерительным каналам с ИП А200, А300, В 300 и С300_

Наименование

ИП

Определяемый

компонент

Диапазон

измерений

Пределы допускаемой основной абсолютной

погрешности 1)

Предел допускаемого времени установления показаний по уровню Т09, с

А200, А300, В300, С300

Сероводород

от 0 до 3 мг/м3 включ. св. 3 до 20 мг/м

±0,6 мг/м3 ±(0,6 + 0,2(Свх-3)) мг/м3

45

А201, А301, В301, С301

от 0 до 10 мг/м3 включ. от 10 до 50 мг/м

±2 мг/м3 ±(2+0,2(Свх-10)) мг/м3

А203, А303, В303, С303

Аммиак

от 0 до 20 мг/м3 включ. св. 20 до 100 мг/м3

±4 мг/м3 ±(4 + 0,20(Свх-20)) мг/м3

А204, А304, В304, С304

от 0 до 400 мг/м3 включ. св. 400 до 2000 мг/м3

±80 мг/м3 ±(80 + 0,20(СВХ-400)) мг/м3

А205, А305, В305, С305

от 0 до 120 мг/м3 включ. от 0 до 600 мг/м

±20 мг/м3 ±(20+(Свх-120)) мг/м3

А206, А306, В306, С306

от 0 до 40 мг/м3 включ. св. 40 до 200 мг/м3

±5 мг/м3 ±(5 + 0,20(Свх-40)) мг/м3

45

А207, А307, В307, С307

Хлор

от 0 до 1 мг/м3 включ. св. 1 до 6 мг/м

±0,2 мг/м3 ±(0,2 + 0,2(Свх-1)) мг/м3

Наименование

ИП

Определяемый

компонент

Диапазон

измерений

Пределы допускаемой основной абсолютной

погрешности 1)

Предел допускаемого времени установления показаний по уровню Т0,9, с

А208, А308, В308, С308

Хлор

от 0 до 10 мг/м3 включ. св. 10 до 50 мг/м3

±2 мг/м3 ±(2 + 0,20(Свх-10)) мг/м3

А209, А309, В309, С309

от 0 до 6 мг/м3 включ. св. 6 до 30 мг/м

±1,2 мг/м3 ±(1,2 + 0,20(Свх-6)) мг/м3

А210, А310, В310, С310

Хлористый

водород

от 0 до 3 мг/м3 включ. св. 3 до 10 мг/м

±1 мг/м-

±(1+0,2(Свх-3)) мг/м-

120

А211, А311, В311, С311

Оксид

углерода

от 0 до 20 мг/м3 включ. св. 20 до 100 мг/м3

±4 мг/м-±(4 + 0,2(Свх-20)) мг/м-

45

А212, А312, В312, С312

от 0 до 200 мг/м3 включ. св. 200 до 1000 мг/м3

±40 мг/м-±(40+0,2(Свх-200)) мг/м-

А213, А313, В313, С313

Диоксид азота

от 0 до 5 мг/м3 включ. св. 5 до 20 мг/м

±1 мг/м-±(1 + 0,2(СВХ-5)) мг/м-

А214, А314, В314, С314

от 0 до 10 мг/м3 включ. св. 10 до 50 мг/м3

±2 мг/м-±(2 + 0,2(Свх-10)) мг/м-

А215, А315, В315, С315

Диоксид серы

от 0 до 6 мг/м3 включ. св. 6 до 30 мг/м

±1,2 мг/м-±(1,2 + 0,2(Свх-6)) мг/м-

А216, А316, В316, С316

от 0 до 20 мг/м3 включ. св. 20 до 100 мг/м3

±4 мг/м-±(4 + 0,2(Свх-20)) мг/м-

А217, А317, В317, С317

Фосген

от 0 до 1 мг/м3 включ. св. 1 до 5 мг/м3

±0,3 мг/м-±(0,3 + 0,25(Свх-1)) мг/м-

120

А218, А318, В318, С318

Синильная

кислота

от 0 до 3 мг/м3 включ. св. 3 до 15 мг/м

±0,6 мг/м-±(0,6 + 0,25(Свх-3)) мг/м-

60

А219, А319, В319, С319

Кислород

от 0 до 30% (об.д.)

±0,9 % (об.д.)

30

А220, А320, В320, С320

Водород

от 0 до 2 % (об.д.)

±0,2 % (об.д.)

45

Наименование

ИП

Определяемый

компонент

Диапазон

измерений

Пределы допускаемой основной абсолютной

погрешности 1)

Предел допускаемого времени установления показаний по уровню Т0,9, с

А221, А325, В325, С325

Фосфин

от 0 до 2 мг/м3 включ. св. 2 до 10 мг/м

±0,4 мг/м3 ±(0,4 + 0,2(Свх-2)) мг/м3

60

А324, В324, С324

Г орючие газы и пары 2)

от 0 до 50 % НКПР

±5 % НКПР

15

А326, В326, С326

Г орючие газы и пары 3)

от 0 до 50% НКПР включ. св. 50 до 100 % НКПР

±5 % НКПР ±(5+0,1(Свх-50)) % НКПР

30

А327, В327, С327

Органические

4)

вещества

от 0 до 20 мг/м

±(0,5+0,2СВХ) мг/м3

А328, В328, С328

Органические вещества 5)

от 0 до 200 мг/м3

±(5+0,2СВХ) мг/м3

А329, В329, С329

Органические

6)

вещества 7

от 0 до 2000 мг/м3

±(10+0,2СВХ) мг/м3

А330, В330, С330

Диоксид

углерода

от 0 до 5% (об.д.)

±(0,1+0,15 СВХ) мг/м3

30

Примечания:

1)    СВХ - значение содержания определяемого компонента на входе ИП, объемная доля, %, массовая концентрация, мг/м , довзрывоопасная концентрация, % НКПР.

2)    Градуировка ИП осуществляется изготовителем при выпуске из производства по одному из поверочных компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), гексан (C6H14), бензол (C6H6). ИП типа А324, В324 и С324 с градуировкой на метан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси в воздухе в диапазоне сигнальных концентраций (5 - 50) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 12 % НКПР (перечень контролируемых компонентов указан в приложении к паспорту ИП);

3)    Градуировка ИП осуществляется изготовителем при выпуске из производства по одному из поверочных компонентов: метан (CH4), пропан (C3H8), бутан (C4H10), гексан (C6H14). ИП типа А326, В326 и С326 с градуировкой на гексан, могут применяться для сигнализации о наличии горючих газов и паров и их смеси (пропана, бутана, пентана гексана) в воздухе в диапазоне сигнальных концентраций (5 - 25) %НКПР при установке порога срабатывания по уровню "Порог 2" равным 20 %НКПР

4)    Градуировка ИП осуществляется изготовителем при выпуске из производства по одному из поверочных компонентов: винилхлорид, метилмеркаптан, этилмеркаптан, фенол, сероуглерод.

5)    Градуировка ИП осуществляется изготовителем при выпуске из производства по одному из поверочных компонентов: изобутилен, бензол, бутанол, о-ксилол.

6)    Градуировка ИП осуществляется изготовителем при выпуске из производства по одному из поверочных компонентов: толуол, гексан, этанол._

Таблица 8 - Основные метрологические характеристики системы по измерительным каналам с преобразователем измерительным акусторезонансным АРП1.0_

Определяемый

компонент

Диапазон измерений

Пределы допускаемой основной абсолютной погрешности

% НКПР

объемной доли, %

% НКПР

объемная доля, %

метан (CH4)

от 0 до 50

от 0 до 2,2

±5

±0,22

этан (C2H6)

от 0 до 1,25

±0,12

пропан (C3H8)

от 0 до 0,85

±0,08

бутан (C4H10)

от 0 до 50

от 0 до 0,7

±0,07

и-бутан (i-C4H10)

от 0 до 50

от 0 до 0,65

±0,07

пентан (C5H12)

от 0 до 0,7

±0,07

циклопентан

(C5H10)

от 0 до 50

от 0 до 0,7

±0,07

гексан (C6H14)

от 0 до 0,5

±0,05

водород (H2)

от 0 до 2

±0,2

бензол (С6Н6)

от 0 до 0,6

±0,06

аммиак (NH3)

от 0 до 30

от 0 до 4,2

±0,75

диоксид

углерода(СО2)

-

от 0 до 1 включ.

-

±0,2

-

св. 1 до 5

-

±(0,2+0,2(ChK-1))

фреон R22

-

от 0 до 0,3 включ.

-

±0,075

св.0,3 до 2

-

не нормированы

фреон R12

-

от 0 до 0,2 включ.

-

±0,075

св. 0,2 до 2

-

не нормированы

гексафторид

серы(SF6)

-

от 0 до 2

-

±(0,02+0,2Свх)

Примечания:

1)    Пределы допускаемой основной абсолютной погрешности нормированы при условии загазованности контролируемой воздушной среды источниками, выделяющими только один компонент.

2)    Преобразователи АРП1.0 с градуировкой на гексан в режиме газосигнализатора (исполнение Г) при установке порога срабатывания сигнализации 20 % НКПР обеспечивают возможность сигнализации о наличии горючих газов и паров горючих жидкостей и их смеси в воздухе в диапазоне сигнальных концентраций от 5 до 50 % НКПР (перечень контролируемых компонентов указан в Приложении А паспорта ЕКРМ.413151.001 ПС).

3)    Преобразователи АРП1.0 с градуировкой на хладон 22 в режиме газосигнализатора при установке порогов сигнализации 0,2% об. обеспечивают возможность сигнализации объемной доли хладонов (0,16-0,2) % ( Порог1) (перечень контролируемых компонентов указан в Приложении А паспорта ЕКРМ.413151.001 ПС); 4) преобразователи АРП1.0 с градуировкой на хладон 12 при установке порогов сигнализации 0,2% об. обеспечивают возможность сигнализации объемной доли фреонов (0,11-0,21) % (Порог1) (перечень контролируемых компонентов указан в Приложении А паспорта ЕКРМ.413151.001ПС).

4)    Свх - объемная доля определяемого компонента на входе преобразователя, %

Таблица 9 - Пределы допускаемой дополнительной погрешности системы по измерительным каналам

Наименование ИП

Пределы допускаемой дополнительной погрешности, в долях от пределов допускаемой основной абсолютной погрешности

от изменения температуры

от изменения относительной влажности

от изменения атмосферного давления

А324, В324, C324

±1

в диапазоне температур от -40 до +45 oC

±1,4

в диапазоне от 5 до 98 % (без конденсации)

±1

в диапазоне от 80 до 120 кПа

А326, В326, C326

±1,7

в диапазоне температур от -40 до +45 oC

±1

в диапазоне от 0 до 98 %. (без конденсации)

±1

в диапазоне от 80 до 120 кПа

А219, А319, В319, С319

±0,2 на каждые 10 °С

±0,2 на каждые 10 %

±0,2

на каждые 10 кПа

А330, В330, С330

±0,5

в диапазоне температур от -40 до +45 oC

±1

в диапазоне от 0 до 95 % отн.

±1

в диапазоне от 80 до 120 кПа

А211, А212, А311, А312, С311, С312, В311, В312

±0,4 на каждые 10 °С

±0,2 на каждые 10 %

±0,2

на каждые 3,3 кПа

А207 - А209, А307 - А309, В307 - В309, С307 - С309

А203 - А206, А303 - А306, В303 - В306, С303 - С306

А200, А201, А300, А301, В300, В301, С300, С301

А210, А310, В310, С310

±1

на каждые 10 %

А213, А214, А313, А314, В313, В314, С313, С314

±0,2 на каждые 10 %

А215, А216, А315, А316, В315, В316, С315, С316

А217, А317, В317, С317

±0,5 на каждые 10 %

А218, А318, В318, С318

А221, А321, В321, С321

А220, А320, В320, С320

Наименование ИП

Пределы допускаемой дополнительной погрешности, в долях от пределов допускаемой основной абсолютной погрешности

от изменения температуры

от изменения относительной влажности

от изменения атмосферного давления

А327, В327, C327 А328, В328, C328 А329, В329, C329

±0,4 на каждые 10 °С

±0,1 на каждые 10 %

±1

в диапазоне от 80 до 120 кПа

АМ1.0-ХХ

АМ2.0-ХХ

АМ3.0-ХХ

АМП1.0-ХХ

АМП2.0-ХХ

СО1.0-ХХ

СО1.0-0

СО2.0-ХХ

СО2.0-0

СВ1.0-ХХ

СВ2.0-ХХ

ВД1.0-ХХ

ВД2.0-ХХ

ХЛ1.0-ХХ

ХЛ2.0-ХХ

ОА2.0-ХХ

ОА3.0-ХХ

КС1.0-ХХ

СД1.0-ХХ

СК1.0-ХХ

СК2.0-ХХ

ХЛВ1.0-ХХ

±0,15 на каждые 10 °С в диапазоне температур от 0 до плюс 45 °С

±0,3

на каждые 10 °С в диапазоне температур от -40 до 0 °С

±0,3 на каждые 10 %

Не нормируется

ГР1.0-ХХ

ГР2.0-ХХ

ГР1.0-Т-ХХ

ГР2.0-Т-ХХ

±0,1

на каждые 10 °С в диапазоне рабочих температур

±0,2 на каждые 10 %

ФРП1.0-ХХ

±0,3

на каждые 10 °С в диапазоне температур от -30 до +45 °С

±0,3 на каждые 10 %

ИКДУ1.0-ХХ

±0,7

на каждые 10 °С в диапазоне температур от -20 до 0 °С ±0,1

на каждые 10 °С в диапазоне температур от 0 до +45 °С

±0,2 на каждые 10 %

АРП1.0

±0,2 на каждые 10 °С

±0,2 на каждые 10 %

Не нормируется

Таблица 10 - Время прогрева и время установления выходного сигнала по измерительным каналам системы

Измерительный канал с измерительным преобразователем

Предел допускаемого времени установления показаний по уровню Т0,9, с

Время прогрева, мин, не более

ИП

приведены в таблицах 5, 6

А200, А300, В 300 и С300

приведены в таблице 7

5

АРП1.0

45

30

Таблица 11 - Габаритные размеры, масса, параметры электрического питания измерительных преобразователей_

Наименование ИП

Диапазон напряжения питания (Цпит), В

Ток потребления, мА, не более

Габаритные размеры1^ мм, не более

Масса, кг, не более

А200 - А221

от 12 до 24

25

150х130х90

0,5

А300 - А320, А325

35

А324

80

А326

25

А327 - А329

40

А330

80

В300 - В320, B325

от 10 до 24

40

150х85х95

0,75

B324

60

В326

30

B327 - B329

40

B330

80

C300 - C320, С325

40

C324

60

C326

30

C327 - C329

40

C330

80

АМ1.0-ПК

150х100х86

0,30

АМ1.0-МК

150х100х86

0,60

АМ1.0-ЭМС

150х100х86

0,60

АМ1.0-ВУ

175х100х86

0,65

АМ2.0-ПК

150х100х86

0,30

АМ2.0-МК

150х100х86

0,60

АМ2.0-ЭМС

150х100х86

0,60

АМ2.0-ВУ

175х100х86

0,65

АМ3.0-ПК

150х100х86

0,30

АМ3.0-МК

от 16 до 24

25

150х100х86

0,60

АМ3.0-ЭМС

150х100х86

0,60

АМ3.0-ВУ

175х100х86

0,65

СО1.0-ПК

150х100х86

0,30

СО1.0-МК

150х100х86

0,60

СО1.0-ЭМС

150х100х86

0,60

СО1.0-ВУ

175х100х86

0,65

СО2.0-ПК

150х100х86

0,30

СО2.0-МК

150х100х86

0,60

СО2.0-ЭМС

150х100х86

0,60

Наименование ИП

Диапазон напряжения питания (ипит), В

Ток потребления, мА, не более

Габаритные размеры1, мм, не более

Масса, кг, не более

СО2.О-ВУ

175х1ООх86

О,65

СО1.0-0

15Ох1ООх86

О,24

СО2.0-0

15Ох1ООх86

О,24

СВ1.О-ПК

15Ох1ООх86

О,3О

СВ1.О-МК

15Ох1ООх86

О,6О

СВ1.О-ЭМС

15Ох1ООх86

О,6О

СВ1.О-ВУ

175х1ООх86

О,65

СВ2.О-ПК

15Ох1ООх86

О,3О

СВ2.О-МК

15Ох1ООх86

О,6О

СВ2.О-ЭМС

15Ох1ООх86

О,6О

СВ2.О-ВУ

175х1ООх86

О,65

ВД1.О-МК

15Ох1ООх86

О,6О

ВД1.О-ПК

15Ох1ООх86

О,3О

ВД1.О-ЭМС

15Ох1ООх86

О,6О

ВД1.О-ВУ

175х1ООх86

О,65

ВД2.О-МК

15Ох1ООх86

О,6О

ВД2.О-ПК

15Ох1ООх86

О,3О

ВД2.О-ЭМС

15Ох1ООх86

О,6О

ВД2.О-ВУ

175х1ООх86

О,65

ХЛ1.О-ПК

15Ох1ООх86

О,3О

ХЛ1.О-МК

15Ох1ООх86

О,6О

ХЛ1.О-ЭМС

15Ох1ООх86

О,6О

ХЛ1.0-ВУ

от 16 до 24

25

175х1ООх86

О,65

ХЛ2.О-ПК

15Ох1ООх86

О,3О

ХЛ2.0-МК

15Ох1ООх86

О,6О

ХЛ2.0-ЭМС

15Ох1ООх86

О,6О

ХЛ2.0-ВУ

175х1ООх86

О,65

ОА 2.0-ПК

15Ох1ООх86

О,3О

ОА 2.0-МК

15Ох1ООх86

О,6О

ОА 2.0-ЭМС

15Ох1ООх86

О,6О

ОА 2.0-ВУ

175х1ООх86

О,65

ОА 3.0-ПК

15Ох1ООх86

О,3О

ОА 3.0-МК

15Ох1ООх86

О,6О

ОА 3.0-ЭМС

15Ох1ООх86

О,6О

ОА 3.0-ВУ

175х1ООх86

О,65

Xd.O-ПК

15Ох1ООх86

О,3О

КО.О-МК

15Ох1ООх86

О,6О

Kd.O-ЭМС

15Ох1ООх86

О,6О

Kd.O-ВУ

175х1ООх86

О,65

СД1.О-ПК

15Ох1ООх86

О,3О

СД1.О-МК

15Ох1ООх86

О,6О

СД1.О-ЭМС

15Ох1ООх86

О,6О

СД1.О-ВУ

175х1ООх86

О,65

СК1.О-ПК

15Ох1ООх86

О,3О

СК1.О-МК

15Ох1ООх86

О,6О

Наименование ИП

Диапазон напряжения питания (ипит), В

Ток потребления, мА, не более

Габаритные размеры1^ мм, не более

Масса, кг, не более

СК1.0-ЭМС

150х100х86

0,60

СК1.0-ВУ

175х100х86

0,65

СК2.0-ПК

150х100х86

0,30

СК2.0-МК

150х100х86

0,60

СК2.0-ЭМС

от 16 до 24

25

150х100х86

0,60

СК2.0-ВУ

175х100х86

0,65

ХЛВ1.0-ПК

150х100х86

0,30

ХЛВ1.0-МК

150х100х86

0,60

ХЛВ1.0-ЭМС

150х100х86

0,60

ХЛВ1.0-ВУ

175х100х86

0,65

ИКДУ1.0-ПК

150х100х86

0,30

ИКДУ1.0-ЭМС

150х100х86

0,49

ИКДУ1.0-ВУ

175х100х86

0,60

ГР1.0-МК

150х100х86

0,60

ГР1.0-ЭМС

150х100х86

0,60

ГР1.0-ВУ

175х100х86

0,65

ГР1.0-Т-МК

210х100х862)

0,602)

ГР1.0-Т-ЭМС

от 15 до 24

45

210х100х862)

2)

0

ю

0,

ГР1.0-Т-ВУ

210х100х862)

2)

0

ю

0,

ГР2.0-МК

150х100х86

0,60

ГР2.0-ЭМС

150х100х86

0,60

ГР2.0-ВУ

175х100х86

0,65

ГР2.0-Т-МК

210х100х862)

0,602)

ГР2.0-Т-ЭМС

210х100х862)

2)

0

0,

ГР2.0-Т-ВУ

210х100х862)

2)

0

0,

АМП1.0-МК

150х100х86

0,60

АМП2.0-МК

150х100х86

0,60

АМП1.0-ПК

от 12 до 24

110

150х100х86

0,45

АМП2.0-ПК

150х100х86

0,45

ФРП1.0-ПК

150х100х86

0,45

АРП1.0

194х171х115

2

Примечания:

1) Сведения о габаритных размерах ИП в формате «высота / ширина / длина»

приведены в эксплуатационных документах соответствующих ИП. _2) Размер и масса даны без учёта выносного сенсора._

Таблица 12 - Габаритные размеры, масса, параметры электрического питания модулей системы

СКВА -01М

Наименование модулей

Диапазон напряжения питания (ипит), В

Габаритные размеры (ВхШхД), мм, не более

Масса, кг, не более

БСУ-0

от 150 до 232 переменного тока частотой 50 Гц

770х510х310

37

Наименование модулей

Диапазон напряжения питания (Ипит), В

Габаритные размеры (ВхШхД), мм, не более

Масса, кг, не более

МУ-0

от 150 до 232 переменного тока частотой 50 Гц

570х410х270

24

МР8-0

от 18 до 24 постоянного тока

280х220х110

1,4

МР16-0

310х290х130

2,4

МР8-0-МК

390х360х180

10

МР16-0-МК

390х360х180

11

МР8-0-ЭМС

390х360х180

10

МРД-0

от 16 до 24 постоянного тока

280х220х110

1,5

МРД-0-МК

390х360х180

10

ВМР-0

280х220х110

1,4

ВМР-0-МК

390х360х180

10

ВБП-0

от 150 до 232 переменного тока частотой 50 Гц

310х290х130

2,8

ВБП-0-МК

390х360х180

11

БСУ-Ех

от 175 до 232 переменного тока частотой 50 Гц

770х510х310

37

МУ-Ех

от 175 до 232 переменного тока частотой 50 Гц

570х410х270

24

МР8-Ех

от 18 до 24 постоянного тока

280х220х110

1,4

МР16-Ех

310х290х130

2,4

МР8-Ех-МК

390х360х180

10

МР16-Ех-МК

390х360х180

11

МР8-Ех-ЭМС

390х360х180

10

МР-d

560х510х315

35

ВМР-Ех

от 16 до 24 постоянного тока

280х220х110

1,4

ВМР-Ех-МК

390х360х180

10

ВМР-d

560х510х315

35

ВБП-Ех

от 175 до 232 переменного тока частотой 50 Гц

310х290х130

3,9

ВБП-Ех-МК

от 175 до 232 переменного тока частотой 50 Гц

390х360х180

12

ВБП-d

от 175 до 232 переменного тока частотой 50 Гц

560х510х315

36

Таблица 13 - Условия эксплуатации измерительных преобразователей

Наименование ИП

Диапазон

температур

окружающей

О/'ч

среды, C

Диапазон относительной влажности при температуре 25 oC, %

Диапазон атмосферного давления, кПа

А2ОО, А2О1

от -4О до +45

от 15 до 90

А2О3 - А2О9

от -4О до +45

от 20 до 98

А211 - А216, А22О

от -4О до +45

от 20 до 90

А21О, А217, А218, А221

от -3О до +45

от 15 до 90

А219

от -3О до +45

от 5 до 95

А3ОО, А3О1

от -4О до +45

от 15 до 90

А3О3 - А3О9

от -4О до +45

от 20 до 98

А311 - А316, А32О

от -4О до +45

от 20 до 90

А31О, А317, А318, А325

от -3О до +45

от 15 до 90

А319

от -3О до +45

от 5 до 95

А324

от -4О до +45

от 5 до 98

А326

от -4О до +45

от О до 98

А327, А328, А329

от -3О до +45

от О до 90

А33О

от -4О до +45

от О до 95

B3OO, B3O1 C3OO, C3O1

от -4О до +45

от 15 до 90

B3O3 - B3O9 C3O3 - C3O9

от -4О до +45

от 20 до 98

B311 - B316, B32O C311 - C316, C32O

от -4О до +45

от 20 до 98

B31O, B317, B318, B325 C31O, C317, C318, C325

от - 30 до +45

от 15 до 90

B319, C319

от -3О до +45

от 5 до 95

от 80 до 12O

B324, C324

от -4О до +45

от 5до 98

B326, C326

от -4О до +45

от О до 98

B327, B328, B329 C327, C328, C329

от -3О до +45

от О до 90

B33O, C33O

от -4О до +45

от О до 95

АМ1.О-ХХ

от -4О до +45

АМ2.О-ХХ

от -4О до +45

АМ3.О-ХХ

от -4О до +45

СО1.О-ХХ

от -3О до +45

СО2.О-ХХ

от -3О до +45

СО1.О-О

от -15 до +45

СО2.О-О

от -15 до +45

СВ1.О-ХХ

от -4О до +45

СВ2.О-ХХ

от -4О до +45

от 20 до 98

ВД1.О-ХХ

от -3О до +45

ВД2.О-ХХ

от -3О до +45

ХЛ1.О-ХХ

от -4О до +45

ХЛ2.О-ХХ

от -4О до +45

ОА 2.О-ХХ

от -4О до +45

ОА 3.О-ХХ

от -4О до +45

KC1.O-XX

от О до +45

СД1.О-ХХ

от -4О до +45

Наименование ИП

Диапазон температур окружающей среды, C

Диапазон относительной влажности при температуре 25 oC, %

Диапазон атмосферного давления, кПа

СК1.0-ХХ

от -40 до +45

СК2.0-ХХ

от -40 до +45

от 20 до 98

ХЛВ1.0-ХХ

от -40 до +45

ИКДУ1.0-ХХ

от -20 до +45

ГР1.0-ХХ

от -40 до +45

ГР2.0-ХХ

от -40 до +45

ГР1.0-Т-ХХ

от -40 до +130 (выносной сенсор)

от 0 до 99

от 80 до 120

ГР2.0-Т-ХХ

от-40 до +45 (блок измерительный)

ФРП1.0-ХХ

от -30 до +45

АМП1.0-ХХ

от -30 до +45

от 20 до 95

АМП2.0-ХХ

от -30 до +45

АРП1.0

от -40 до +45 от +5 до +50

от 0 до 98

от 84 до 106,7

Таблица 14 - Условия эксплуатации модулей

Наименование

модуля

Диапазон температур окружающей среды, C

Диапазон относительной влажности при температуре 25 °С, %

Атмосферное давление, кПа

БСУ-0

от -40 до +45 (в исполнении без ЖК - дисплея) от +5 до + 45 (в исполнении с ЖК - дисплеем) от +5 до +45 (в исполнении с цветным сенсорным дисплеем)

от 30 до 95

от 80 до 120

МУ-0

от -40 до +45

от 0 до 98

МР8-0, МР16-0, МР8-0-МК, МР16-0-МК, МР8-0-ЭМС

МРД-0, МРД-0-МК

ВМР-0, ВМР-0-МК

ВБП-0, ВБП-0-МК

Наименование

модуля

Диапазон

температур

»-» 0/"ч

окружающей среды, C

Диапазон относительной влажности при температуре 25 0C, %

Атмосферное давление, кПа

БСУ-Ех

от -40 до +45 (в исполнении без ЖК - дисплея); от +5 до +45 (в исполнении с ЖК - дисплеем) от +5 до +45 (в исполнении с цветным сенсорным дисплеем);

от 30 до 95

от 80 до 120

МУ-Ех

от -40 до +45

от 0 до 98

МР8-Ех, МР16-Ех, МР8-Ех-МК, МР16-Ех-МК, МР8-Ех-ЭМС

МР-d

ВМР-Ех,

ВМР-Ех-МК

ВМР-d

ВБП-Ех, ВБП-Ех-МК

ВБП-d

Таблица 15 - Маркировки взрывозащиты, степень защиты оболочки преобразователей измерительных

Наименование ИП

Маркировка взрывозащиты

Степень защиты по ГОСТ 14256-2015

A200 - А221

A300 - A320, A325 - A329

1ExibIICT6

B300 - B320, B325 - B329

C300 - C320, C325 - C329

A324, B324, C324

1ExdibIICT6

АМ1.0-ХХ

АМ2.0-ХХ

Ex ib IIB/IIC T4 Gb

АМ3.0-ХХ

АМП1.0-ХХ

2Ex nA IIA T1 Gc X

АМП2.0-ХХ

СО1.0-ХХ

IP 54

СО2.0-ХХ

СВ1.0-ХХ

СВ2.0-ХХ

ВД1.0-ХХ

ВД2.0-ХХ

1Ex ib IIB/IIC T4 Gb

ХЛ1.0-ХХ

ХЛ2.0-ХХ

ОА2.0-ХХ

ОА3.0-ХХ

КС1.0-ХХ

СД1.0-ХХ

Наименование ИП

Маркировка взрывозащиты

Степень защиты по ГОСТ 14256-2015

СК1.О-ХХ

СК2.О-ХХ

1Ex ib IIB/IIC T4 Gb

ХЛВ1.О-ХХ

ГР1.О-ХХ

ГР2.О-ХХ

1Ex d ib IIB +H2 T4 Gb

IP 54

ГР1.О-Т-ХХ

ГР2.О-Т-ХХ

1Ex d ib IIB +H2 T4 Gb +1Ex ib II CT4

АРП1.О

1ExibIIBT4 X

Таблица 16 - Маркировки взрывозащиты, степень защиты оболочки модулей системы

Наименование модуля

Маркировка взрывозащиты

Степень защиты по ГОСТ 14256-2015

БСУ-Ех

-

IP54

МУ-Ex

-

МР8-, МР16-Ех, МР8-Ех-МК, МР16-Ех-МК, МР8-Ех-ЭМС

[Exib]IIC/IIB X

МР-d

1Ex d [ib] ib IIC/IIB T4 Gb

ВМР-Ех,

ВМР-Ех-МК

-

ВМР-d

1Ex d e [ib] IIC/IIB T4 Gb

ВБП-Ех, ВБП-Ех-МК

-

ВБП-d

1Ex d IIC T4 Gb

Примечание - БСУ-Ех, МУ-Ех, ВМР-Ех, ВМР-Ех-МК, ВБП-Ех, ВБ гальваническое разделение в соответствии с требованиями (МЭК 60079-11:1999)

П-Ех-МК обеспечивают ГОСТ 3O852.1O-2OO2

Таблица 17 - Параметры надёжности

Наименование

Средняя наработка на отказ, ч

Средний срок службы, лет

Преобразователи измерительные концентрации газов

4ОООО

10

Преобразователи измерительные с интеллектуальными сенсорными модулями серий А2ОО, А3ОО, В3ОО, С3ОО

4ОООО

10

Преобразователь измерительный акусторезонансный АРП1.О

3ОООО

10

БСУ-О с ЖК дисплеем

1ООООО

12

БСУ-О с сенсорной панелью

65OOO

10

МУ-О

9ОООО

12

МР8-О, МР16-О, МР8-О-МК, МР16-О-МК, МР8-О-ЭМС

9ОООО

15

МРД-О, МРД-О-МК

1ООООО

15

ВМР-О, ВМР-О-МК

6ОООО

ВБП-О, ВБП-О-МК

8ОООО

БСУ-Ех с ЖК дисплеем

85OOO

10

БСУ-Ех с сенсорной панелью

65OOO

10

МУ-Ех

85OOO

10

Наименование

Средняя наработка на отказ, ч

Средний срок службы, лет

МР8-Ех, МР16-Ех, МР8-Ех-МК, МР16-Ех-МК, МР8-Ех-ЭМС

65000

10

МР-d

65000

10

ВМР-Ех,

ВМР-Ех-МК

60000

10

ВМР-d

60000

10

ВБП-Ех, ВБП-Ех-МК

55000

10

ВБП-d

55000

10

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе блока сигнализации и управления.

Комплектность

Таблица 18 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Блок сигнализации и управления

БСУ-0

по заказу

Модуль управления

МУ-0

по заказу

Модуль расширения

МР8-0, МР16-0, МР8-0-МК, МР16-0-МК, МР8-0-ЭМС

по заказу

Модуль расширения дискретный

МРД-0, МРД-0-МК

по заказу

Выносной блок питания

ВБП-0, ВБП-0-МК

по заказу

Выносной модуль реле

ВМР-0, ВМР-0-МК

по заказу

Контроллер связи

-

1

Преобразователь измерительный

см. таблицу 1

по заказу

Насадка градуировочная

-

1

Комплект крепежа для монтажа

-

(по кол-ву ИП и МР)

Дисплей тестовый

-

1 (по заказу)

Документация:

Руководство по эксплуатации

ЕКРМ.411741.005 РЭ

1

Паспорт на систему

ЕКРМ.411741.005 ПС

1

Паспорт на измерительный преобразователь

в соответствии с типом ИП

по кол-ву ИП

Методика поверки

МП-242-2158-2017

1

Инструкция по монтажу

-

1

Поверка

осуществляется по документу МП-242-2158-2017 «Системы газоаналитические СКВА-01М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 14 сентября 2017 г. Основные средства поверки:

-    калибратор токовой петли FLUKE 715 (рег. № 29194-05), диапазон задаваемых значений напряжения постоянного тока от 0 до 10 мВ, основная абсолютная погрешность ±(0,0210 иуст+ 2 ед. мл. р.) В, диапазон задаваемых значений силы постоянного тока от 0 до 24 мА, основная абсолютная погрешность ±(0,015 • 10-2 1уст+ 2 ед. мл. р.) мА.

-    средства поверки в соответствии с документами на поверку средств измерений, входящих в состав систем.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационных документах

Нормативные документы

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

70305-18
Номер в ГРСИ РФ:
70305-18
Производитель / заявитель:
Общество с ограниченной ответственностью «Научно-производственная фирма «ИНКРАМ» (ООО НПФ «ИНКРАМ»), г. Москва
Год регистрации:
2018
Cрок действия реестра:
31.01.2028
Похожие СИ
93158-24
93158-24
2024
"Shenzhen ION Engineering Technologies LTD.", Китай
Срок действия реестра: 11.09.2029
93207-24
93207-24
2024
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва, г. Зеленоград
Срок действия реестра: 12.09.2029
93189-24
93189-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93188-24
93188-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93187-24
93187-24
2024
"ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD., КНР
Срок действия реестра: 12.09.2029
93185-24
93185-24
2024
"Zhejiang SUPCON Instrument Co., Ltd", Китай
Срок действия реестра: 12.09.2029
93180-24
93180-24
2024
Guilin Measuring & Cutting Tool Co., Ltd, КНР
Срок действия реестра: 12.09.2029
93176-24
93176-24
2024
eralytics GmbH, Австрия
Срок действия реестра: 12.09.2029
93175-24
93175-24
2024
Общество с ограниченной ответственностью "ЭНМАКСО" (ООО "ЭНМАКСО"), г. Чебоксары
Срок действия реестра: 12.09.2029
93156-24
93156-24
2024
Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт-Петербург
Срок действия реестра: 11.09.2029
