| Номер в госреестре | 70306-18 |
| Наименование СИ | Радиометры ультрафиолетовые |
| Обозначение типа СИ | UVS (UVS-A-T и UVS-B-T) |
| Изготовитель | Компания "Kipp & Zonen B.V.", Нидерланды |
| Год регистрации | 2018 |
| Срок свидетельства | 31.01.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Радиометры ультрафиолетовые UVS (UVS-A-T и UVS-B-T) (далее по тексту -радиометры) предназначены для измерений энергетической освещенности (далее по тексту -ЭО) атмосферного ультрафиолетового излучения в диапазоне длин волн от 280 до 315 нм (УФ-А) и от 315 до 400 нм (УФ-В) с использованием ксенонового источника излучения.
Принцип действия радиометров ультрафиолетовых UVS (UVS-A-T и UVS-B-T), прокалиброванных по ксеноновому источнику излучения, основан на преобразовании потока атмосферного УФ излучения (прямого солнечного излучения и излучения, рассеянного частицами или молекулами в воздухе с учетом угловой характеристики, определяемой косинусом угла зенита к идеальной ламбертовской поверхности) в электрический сигнал, пропорциональный ЭО в диапазоне длин волн от 280 до 400 нм.
Радиометры ультрафиолетовые UVS состоят из измерительного блока, в состав которого входят детектор, фильтрующая оптика и электронный предусилитель; источника питания и аналового цифрового преобразователя.
Радиометры ультрафиолетовые UVS выпускаются в двух модификациях UVS-A-T и UVS-B-T и обеспечивают измерение ЭО атмосферного ультрафиолетового излучения в динамических диапазонах от 1 до 90 Вт/м2 и от 1 до 6 Вт/м2 и в спектральных диапазонах УФ-А и УФ-В и соответственно.

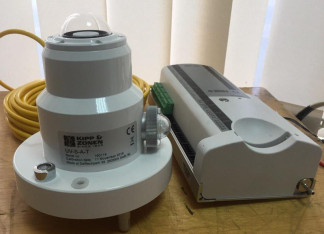

Общий вид радиометров с обозначение места нанесения знака поверки и маркировки представлен на рисунке 1.
Пломбирование радиометров не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |
| UVS-A-T | UVS-8-T | |
| Спектральный диапазон, нм | от 315 до 400 | от 280 до 315 |
| Диапазон измерений энергетической освещенности, Вт/м2 | от 1 до 90 | от 1 до 6 |
| Пределы допускаемой относительной погрешности, % | ±11 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | |
| UVS-A-T | UVS-8-T | |
| Габаритные размеры, мм, не более - высота - диаметр | 145 122 | 145 122 |
| Масса (с кабелем длиной 10 м), кг, не более | 1,0 | 1,0 |
| Электропитание осуществляется от сети переменного тока через адаптер питания с выходным напряжением постоянного тока, В | от 7 до 18 | |
| Условия эксплуатации: -температура окружающей среды, °С - относительная влажность, %, не более | от -40 до +50 90 | |
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус радиометра методом наклеивания.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| УФ радиометр UVS-A-T/ UVS-B-T | - | 1 шт. |
| Кабель с разъемом USB длиной 10 метров | - | 1 шт. |
| Кабель с разъемом USB длиной 25 метров | - | 1 шт. |
| Адаптер питания с выходным напряжением 12 В постоянного тока | - | 1 шт. |
| Комплект для перезаправки осушителя | - | 1 шт. |
| Набор крепежных аксессуаров | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 055.М7-17 | 1 экз. |
осуществляется по документу МП 055.М7-17 «ГСИ. Радиометры ультрафиолетовые UVS (UVS-A-T и UVS-B-T). Методика поверки», утверждённому ФГУП «ВНИИОФИ» 05 октября 2017 г.
Основные средства поверки:
4 3 2
Государственный вторичный эталон энергетической освещенности от 110 до 2 10 Вт/м и энергетической яркости от 5 10-4 до 2103 Вт/м2ср непрерывного излучения в диапазоне длин волн от 0,12 до 1,1 мкм по ГОСТ 8.197-2013
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых радиометров с требуемой точностью.
Знак поверки наносится на поверхность корпуса радиометров (место нанесения указано на рисунке 2)
приведены в эксплуатационном документе.
ГОСТ 8.197-2013 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности потока излучения, спектральной плотности энергетической освещенности, спектральной плотности силы излучения, потока и силы излучения в диапазоне длин волн 0,001-1,600 мкм
Приказ Министерства здравоохранения и социального развития РФ от 9 сентября 2011 г. N 1034н «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»
Техническая документация компании «Kipp & Zonen B.V.», Нидерланды
