| Номер в госреестре | 70308-18 |
| Наименование СИ | Счетчики воды универсальные и счетчики горячей воды |
| Обозначение типа СИ | ETK/ETW "Wehrle" (универсальные) и ETH "Wehrle" |
| Изготовитель | "E.Wehrle GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 31.01.2023 |
| МПИ (интервал между поверками) | 4 года - для счетчиков ETH "Wehrle"; 6 лет - для счетчиков ETK/ETW "Wehrle" |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды универсальные ETK/ETW «Wehrle» и счетчики горячей воды ETH «Wehrle» (далее - счетчики) предназначены для измерений объема питьевой воды по СаНПиН 2.1.4.559 в системах водоснабжения и горячей воды систем теплоснабжения по СНИиП 2.04.07.
Принцип действия счетчиков воды основан на измерении числа оборотов крыльчатки, вращающейся под действием потока воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Счетчики воды конструктивно состоят из корпуса, фильтра, измерительной камеры, внутри которой имеется крыльчатка с магнитной муфтой, и счетного механизма. Поток воды поступает во входной патрубок корпуса счетчика через фильтр в измерительную полость, где установлена крыльчатка, и далее в выходной патрубок.
Вращение крыльчатки передается к ведомой части магнитной муфты, установленной в счетном механизме. Редуктор счетного механизма преобразует число оборотов крыльчатки в показания роликового индикаторного устройства. Объем воды определяется по показаниям роликовых и стрелочных указателей. Индикаторное устройство имеет восемь роликов и один стрелочный указатель. Магнитная муфта защищена от воздействия внешнего магнитного поля антимагнитным кольцом.
Комплект монтажных частей обеспечивает длины прямых участков перед счетчиком не менее 3 Ду и после - не менее 1 Ду.
В зависимости от применения счетчиков используется цветовая маркировка кольцевых пломб или цветная наклейка на колпаке счетного механизма.
Расшифровка обозначений на счетчиках:
Е - счетчики «одноструйные»;
Т - счетчики «сухоходы»;
К - счетчик холодной воды;
W - счетчик горячей воды;
Н - счетчик горячей воды (до 150 °С);
Safemag - антимагнитная защита;
i - счетчик с импульсным выходом;
М - счетчик с крышкой «модулярис» для подключения импульсного выхода.
По специальному заказу счетчики могут поставляться:
- с обратным клапаном;
- с импульсным выходом;
- с крышкой для подключения импульсного выхода «Модулярис»;
- с укороченной длиной корпуса.
Защита от несанкционированного вмешательства обеспечивается неразъемностью корпуса и счетного механизма, исключающей возможность скрытого вмешательства в работу счетчика. Счетчики допускают горизонтальную и вертикальную установку на трубопроводе.
Внешний вид счетчиков различных исполнений приведен на рисунках 1 - 4.

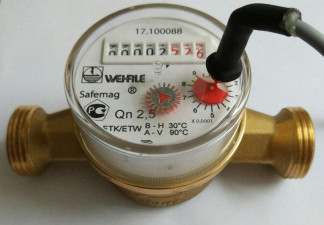

Рисунок 1 - Счетчик воды универсальный ETK/ETW «Wehrle» с импульсным выходом
ЕТК/ЕТW «Wehrle» укороченный
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики | |||
| 1 | 2 | 3 | 4 | 5 |
| Диаметр условного | 15 | 20 | ||
| прохода, мм | ||||
| Положение счетчика на трубопроводе | Г оризонтальное | Вертикальное | Г оризонтальное | Вертикаль ное |
| Метрологический класс по ГОСТ Р 50193.1-92 | В | А | В | А |
| Расход воды, м3/ч | ||||
| - минимальный Qmin | 0,03 | 0,06 | 0,05 | 0,1 |
| - переходный Qt - номинальный Qn | 0,12 1,5 | 0,15 1,5 | 0,2 2,5 | 0,25 2,5 |
| - максимальный Qmax | 3,0 | 3,0 | 5,0 | 5,0 |
| 1 | 2 | 3 | 4 | 5 |
| Порог чувствительности, м3/ч, не более | 0,008 | 0,012 | 0, 015 | 0,02 |
| Пределы допускаемой относительной погрешности в диапазоне расходов, % от Qmin до Qt от Qt^^.) до Qmax | ±5,0 ±2,0 | |||
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение характеристики | |||
| Диаметр условного прохода, мм | 15 | 20 | ||
| Положение счетчика на трубопроводе | Г оризон- | Верти | Г оризон- | Верти |
| тальное | кальное | тальное | кальное | |
| Температура измеряемой воды, °С | ||||
| - универсальные счетчики ЕТК/ЕТW | от +5 до +90 | |||
| - счетчики горячей воды ЕТН | от +5 до +150 | |||
| Максимальное давление воды, МПа | ||||
| 1,6 | ||||
| Потеря давления при Qmax, МПа, | ||||
| не более | 0,1 | |||
| Емкость счетного механизма, м3 | 99999,999 | |||
| Наименьшая цена деления, м3 | 0,00005 | |||
| Г абаритные размеры, мм, не более | ||||
| - длина | 110 | 110 | 100 | 130 |
| - длина укороченного исполнения | 80 | 80 | - | - |
| - ширина | 73 | 73 | 73 | 73 |
| - высота | 69 | 69 | 69 | 69 |
| - высота с импульсным выходом | 104 | 104 | 104 | 104 |
| Масса, кг, не более | 0,58 | 0,69 | ||
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С | от +5 до +55 | |||
| - относительная влажность, % | до 80 при 35 °С | |||
| - атмосферное давление, кПа | от 84 до 106,7 | |||
| Средний срок службы, лет, не менее | 20 | |||
наносится на панель индикаторного устройства счетчика методом сеткографии и на титульном листе эксплуатационной документации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик воды универсальный или счетчик горячей воды | ЕТК/ЕТW «Wehrle» ЕТН^^к» | 1 шт. |
| Паспорт | 1 шт. | |
| Комплект присоединительных принадлежностей | 1 комплект |
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика поверки».
Основные средства поверки:
- установка проливная для поверки счетчиков воды с диапазоном измерения расхода от 0,03 до 5 м3/ч, погрешность не более ±0,5 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус счетного механизма в виде наклейки.
приведены в эксплуатационном документе.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия ГОСТ Р 50193.1-92 Измерение расхода воды в закрытых каналах. Счетчики холодной питьевой воды. Технические требования
Техническая документация фирмы «E.Wehrle GmbH», Германия
