| Номер в госреестре | 70314-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТОГ-220 |
| Изготовитель | ФГУП "Комбинат "Электрохимприбор", г.Лесной |
| Год регистрации | 2018 |
| Срок свидетельства | 31.01.2023 |
| МПИ (интервал между поверками) | 10 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТОГ - 220 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в открытых распределительных устройствах, в сетях трехфазного переменного тока при номинальном напряжении 220 кВ и номинальной частоте 50 Гц.
Принцип действия трансформаторов тока ТОГ - 220 основан на явлении электромагнитной индукции. По конструкции представляют собой трансформаторы опорного типа с верхним расположением блока обмоток в одном металлическом экране, с одной или двумя вторичными измерительными и от двух до пяти вторичными защитными обмотками.
Измерительные обмотки предназначены для электропитания измерительных приборов, защитные обмотки - для электропитания устройств защиты, контроля и сигнализации.
В качестве изолирующей среды во внутренних полостях трансформаторов используется электротехнический газ (элегаз).
Первичная обмотка имеет три варианта конструктивного исполнения: одновитковая, двухвитковая и четырехвитковая для подключения к электрической сети с различными величинами токов. Изменение количества витков первичной обмотки производится с помощью перемычек.
В верхней части корпуса блока обмоток находится предохранительное устройство мембранного типа для аварийного сброса давления элегаза.
Трансформаторы имеют различные варианты исполнения в зависимости от класса точности, величин первичного и вторичного токов, количества вторичных обмоток.

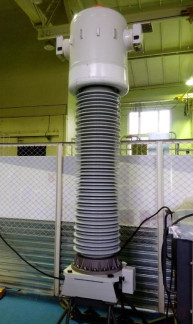

Общий вид трансформатора, схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов
| Наименование характеристики | Значение |
| Номинальное напряжение ином, кВ | 220 |
| Наибольшее рабочее напряжение инр, кВ | 252 |
| Номинальная частота Гном, Гц | 50 |
| Номинальный первичный ток 11ном, А | 50; 75; 100; 150; 200; 300; 400; 500; 600; 750; 800; 1000; 1200; 1500;2000; 3000 |
| Номинальный вторичный ток 12ном, А | 1; 5 |
| Класс точности вторичных обмоток: 12ном = 1 А - для измерений и учета - для защиты 12ном = 5 А - для измерений и учета - для защиты | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р;10Р 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 5Р;10Р |
| Номинальная вторичная нагрузка Б2ном с индуктивноактивным коэффициентом мощности cos j 2 = 0,8, ВА: 12ном = 1 А - в классах точности 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 - в классах точности 5Р; 10Р 12ном = 5 А - в классах точности 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 - в классах точности 5Р; 10Р | от 3 до 60 от 10 до 75 от 3 до 60 от 10 до 75 |
| Номинальная вторичная нагрузка S2iiom с коэффициентом мощности cos j 2 = 1, ВА: 12ном = 1 А - в классах точности 0,2S; 0,5S; 0,2; 0,5; 1; 3; 5 12ном = 5 А - в классах точности 0,2S; 0,5S; 0,2; 0,5; 1; 3; 5 | 1; 2; 2,5 1; 2; 2,5 |
| Номинальная предельная кратность вторичных обмоток для защиты Кном | от 15 до 40 |
| Номинальный коэффициент безопасности вторичных обмоток для измерений КБном | от 5 до 25 |
| Таблица 2 - Основные технические характеристики трансфо | рматоров |
| Наименование характеристики | Значение |
| Количество вторичных обмоток: -для измерений -для защиты | 1; 2 2; 3; 4; 5 |
| Удельная длина пути утечки, см/кВ, не менее | 2,5 |
| Сейсмостойкость по шкале MSK 64, баллы, не менее | 9 |
| Габаритные размеры, мм, не более - высота - длина - ширина | 3142 1212 681 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 900 |
| Средняя наработка до отказа, ч, не менее | 4х106 |
| Средний срок службы до списания, лет | 30 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1 |
Номинальные значения климатических факторов - по ГОСТ 15150-69, ГОСТ 17412-72 и ГОСТ 15543.1-89, при этом:
- высота над уровнем моря, м, не более 1000;
- окружающая среда - невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров, разрушающих металлы и должна соответствовать типу атмосферы до IV включительно.
наносят фотохимическим способом на табличку, устанавливаемую на дверце коробки внешних подсоединений трансформатора и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор | Ж83-Р1500 | 1 шт. |
| Элегаз в баллоне | 1 шт. | |
| Азот в баллоне | 1 шт. | |
| Система подвода элегаза к трансформатору | Ж58.28764-01 | 1 шт. |
| Кольцо защитное | Ж43.18201-02 | 1 шт. на 3 изд. |
| Одиночный комплект ЗИП | 1 шт. | |
| Ведомость эксплуатационных документов | Ж83-Р1500ВЭ | 1 экз. |
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Основные средства поверки:
- рабочий эталон 2 разряда по ГОСТ Р 8.859-2013 единицы коэффициента и угла масштабного преобразования синусоидального тока в диапазоне от 1 А / 5 А до 3000 А / 5 А (трансформаторы тока эталонные двухступенчатые ИТТ-3000.5, рег. номер в Федеральном информационном фонде 19457-00).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых трансформаторов с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 8.859-2013 ГСИ. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки СТО Ж07624577.0107-2017 Трансформатор тока ТОГ-220. Технические условия
