Номер в госреестре | 70324-18 |
Наименование СИ | Трансформаторы напряжения |
Обозначение типа СИ | НАМИТ |
Изготовитель | Акционерное общество "Самарский трансформатор" (АО "СТ"), г. Самара |
Год регистрации | 2018 |
Срок свидетельства | 31.01.2028 |
МПИ (интервал между поверками) | 16 лет |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Трансформаторы напряжения НАМИТ (далее - трансформаторы) предназначены для установки в электрических сетях трёхфазного переменного тока частотой 50 Гц с номинальным напряжением переменного тока от 6 до 35 кВ для выработки сигналов измерительной информации для электрических измерительных приборов, устройств защиты, сигнализации, автоматики и управления в сетях с изолированной или с заземленной через дугогасящий реактор нейтралью, а также для контроля изоляции сети.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте переменного тока и без существенных потерь электрической мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы состоят из магнитопроводов, собранных из электротехнической стали. На стержнях магнитопроводов расположены слоевые обмотки с изоляцией. Магнитопроводы с обмотками соединены между собой с помощью ряда конструктивных элементов в единую конструкцию и представляют собой активную часть трансформаторов. Трансформаторы представляют собой соединённые конструктивно в единое целое два трансформатора напряжения.
Трансформаторы имеют следующие типы исполнений:
- ТНКИ - трансформаторы, предназначенные для питания цепей измерительных приборов учёта электрической энергии, для цепей защиты и контроля изоляции сети.
- ТНП - трансформаторы нулевой последовательности, предназначенные для защиты трансформаторов ТНКИ от повреждений при однофазных замыканиях и феррорезонансе.
Трансформаторы изготавливаются на класс напряжения 6 и 10 кВ в модификациях НАМИТ-6-1, НАМИТ-10-1, НАМИТ-6-2, НАМИТ-10-2, а также на класс напряжения 35 кВ в модификации НАМИТ-35 с различными конструктивными исполнениями. Модификации отличаются метрологическими и техническими характеристиками, указанными в таблицах 1, 2, 3.

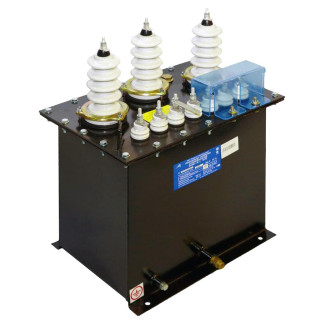

Фотографии общего вида трансформаторов с указанием мест пломбирования от несанкционированного доступа представлены на рисунках 1, 2.
отсутствует.
Таблица 1 - Метрологические и технические характеристики трансформаторов модификации НАМИТ-6(10)-1_
Наименование параметра | Значение |
Класс напряжения, кВ | 6; 10 |
Наибольшее рабочее напряжение первичных обмоток, кВ | 7,2; 12 |
Номинальные напряжения первичных обмоток, кВ: -«АВ» и «ВС» - «ВХ» | 6; 10 6/V3; 10/V3 |
Номинальное напряжение основных вторичных обмоток, В | 100 |
Класс точности вторичной основных обмоток | 0,2; 0,5; 1,0; 3,0 |
Номинальная электрическая мощность основных вторичных обмоток на выводах, В-А: - в классе точности 0,2 «ав»; «вс»; «са» - в классе точности 0,5 «ав»; «вс»; «са» -в классе точности 1,0 «ав»; «вс»; «са» -в классе точности 3,0 «ав»; «вс»; «са» | 75; 75; 0 100; 100; 0 150; 150; 0 150; 150; 150 |
Предельная электрическая мощность обмоток, В •А: -первичной -вторичной основной -вторичной дополнительной в классе точности 3 | 1000 900 100 |
Номинальная частота переменного тока, Гц | 50 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У2; У3; УХЛ2; Т2 |
Масса, кг, не более | 110 |
Габаритные размеры (длинахширинахвысота), мм, не более | 482x353x635 |
Средняя наработка до отказа, ч | 400000 |
Таблица 2 - Метрологические и технические характеристики трансформаторов модификации НАМИТ-6(10)-2_
Наименование параметра | Значение |
Класс напряжения, кВ | 6; 10 |
Наибольшее рабочее напряжение первичных обмоток, кВ | 2 сч" 7 |
Номинальное напряжение первичных обмоток, кВ | от 6 до 11 |
Номинальное напряжение основных вторичных обмоток, В | 100 |
Номинальное напряжение дополнительной вторичной обмотки, В : - при симметричном режиме работы сети - при замыкании одной из фаз на землю | 3 от 90 до 110 |
Классы точности основных вторичных обмоток | 0,2; 0,5; 1,0; 3,0 |
Номинальная электрическая мощность основных вторичных обмоток при измерении линейных напряжений и симметричной нагрузке на выводах, В-А: | от 15 до 600 |
Классы точности дополнительной вторичной обмотки | 3; 3Р; 6Р |
Наименование параметра | Значение |
Номинальная электрическая мощность дополнительной вторичной обмотки, ВА | от 10 до 30 |
Количество вторичных обмоток: | |
- основных | 1 или 2 |
- дополнительных | 1 |
Предельная электрическая мощность обмоток, ВА | |
-первичных | 1000 |
-основных вторичных | 900 |
- дополнительной вторичной | 100 |
Номинальная частота, Гц | 50 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У2; У3; УХЛ2; Т2 |
Масса, кг, не более | 110 |
Габаритные размеры (длинахширинахвысота), мм, не более | 482х353х635 |
Средняя наработка до отказа, ч | 400000 |
Таблица 3 - Метрологические и технические характеристики трансформаторов модификации НАМИТ-35
Наименование параметра | Значение |
Класс напряжения, кВ | 35 |
Наибольшее рабочее напряжение первичных обмоток, кВ | 40,5 |
Номинальное напряжение первичных обмоток, кВ | 35 |
Номинальное напряжение основных вторичных обмоток, В | 100 |
Номинальное напряжение дополнительной вторичной обмотки, В | 100 |
Классы точности основных вторичных обмоток | 0,2; 0,5; 1,0; 3,0 |
Номинальная электрическая мощность основных вторичных обмоток при измерении линейных напряжений и симметричной нагрузке на выводах, В-А: | от 15 до 1200 |
Классы точности дополнительной вторичной обмотки | 3; 3Р; 6Р |
Номинальная мощность дополнительной вторичной обмотки, ВА | от 10 до 100 |
Количество вторичных обмоток: - основных - дополнительных | 1 или 2 1 |
Предельная электрическая мощность обмоток, ВА -первичной - основных вторичных - дополнительной вторичной | 2000 1900 100 |
Номинальная частота, Гц | 50 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1; Т1 |
Масса, кг, не более | 350 |
Габаритные размеры (длинахширинахвысота), мм, не более | 1191x805x1001 |
Средняя наработка до отказа, ч | 400000 |
наносится на табличку технических данных трансформаторов методом офсетной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность трансформаторов представлена в таблице 4.
Наименование | Количество |
Трансформатор напряжения НАМИТ | 1 шт. |
Паспорт | 1 экз. |
Руководство по эксплуатации | 1 экз. |
осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки приведены в таблице 5.
Таблица 5 - Основные средства поверки
Наименование средства измерений | Регистрационный номер в Федеральном информационном фонде |
Трансформатор напряжения эталонный СА921 | 55310-13 |
Прибор сравнения КНТ-05 | 37854-08 |
Магазин нагрузок МР 3025 | 22808-07 |
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки в виде оттиска поверительного клейма наносится в паспорт.
приведены в эксплуатационном документе.
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
ТУ 27.11.41-063-05755476-2017 Трансформаторы напряжения НАМИТ. Технические условия
