Номер в госреестре | 70326-18 |
Наименование СИ | Комплексы программно-технические системы автоматики |
Обозначение типа СИ | НПС, ППС, РП "Регул" |
Изготовитель | ООО "ПромНефтеГазАвтоматика" (ПНГА), г.Москва; ООО НПФ "Экситон-автоматика", г.Уфа |
Год регистрации | 2018 |
Срок свидетельства | 31.01.2023 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Комплексы программно-технические системы автоматики НПС, ППС, РП «Регул» (далее - комплексы) предназначены для измерения и контроля сигналов от аналоговых, дискретных и интеллектуальных устройств, измерительных преобразователей и датчиков технологических параметров нижнего уровня комплекса автоматизации, путем измерения и генерации силы постоянного тока в диапазоне от 4 до 20 мА и измерения электрического сопротивления от первичных измерительных преобразователей (ПИП).
Принцип действия комплекса основан на приеме и преобразовании сигналов, поступающих от ПИП, с последующим вычислением, обработкой и архивированием значений параметров технологических процессов.
Комплексы обеспечивают выполнение следующих функций:
- прием электрических унифицированных сигналов от аналоговых, дискретных и интеллектуальных устройств, измерительных преобразователей и датчиков технологических параметров нижнего уровня комплекса автоматизации;
- взаимодействие с другими информационно-измерительными, управляющими и смежными системами и оборудованием объекта по проводным и волоконно-оптическим линиям связи (ВОЛС);
- автоматическое, дистанционное и ручное управление технологическим оборудованием и исполнительными механизмами;
- выявление отклонений технологического процесса от заданных режимов и аварийных ситуаций;
- реализация противоаварийной, технологической защит и блокировок;
- управление световой и звуковой сигнализацией;
- отображение необходимой информации о ходе технологического процесса (ТП) и состоянии оборудования;
- формирование трендов заданных технологических параметров;
- архивирование заданных технологических параметров, событий и действий оперативно -диспетчерского персонала;
- защита от несанкционированного доступа (НСД);
- диагностика каналов связи и оборудования;
- автоматическое включение резервного оборудования;
- сохранение настроек при отказе и отключении электропитания.
Комплексы являются проектно-компонуемым изделием. В зависимости от исполнения, в состав комплекса входит следующее типовое оборудование:
- программируемые логические контроллеры REGUL R500 (регистрационный номер в Федеральном информационном фонде 63776-16) с модулями ввода-вывода аналоговых и дискретных сигналов;
- преобразователи для согласования уровней сигналов, гальванической развязки и/или искробезопасной защиты между первичными измерительными преобразователями и исполнительными механизмами с одной стороны и модулями ввода-вывода сигналов контроллеров с другой стороны, питания первичных приборов и преобразователей:
• преобразователи измерительные серий IM, IMS, MK (регистрационный номер в Федеральном информационном фонде 49765-12) (по заказу);
• преобразователи измерительные серии MINI MCR-2 (регистрационный номер в Федеральном информационном фонде 63447-16) (по заказу);
• преобразователи измерительные MCR-FL (регистрационный номер в Федеральном информационном фонде 56372-14) (по заказу);
• преобразователи измерительные MINI (регистрационный номер в Федеральном информационном фонде 55662-13) (по заказу);
• преобразователи измерительные MACX (регистрационный номер в Федеральном информационном фонде 55661-13) (по заказу);
• преобразователи сигналов измерительные MACX MCR(-EX)-SL (регистрационный номер в Федеральном информационном фонде 54711-13) (по заказу);
- АРМ операторов на базе компьютеров типа ПК для визуализации технологических параметров, выполнения расчетов, ведения протоколов и архивации данных.
Конструкция комплексов представляет собой аппаратные пыле- и влагозащищенные шкафы с установленным на монтажных рейках электрооборудованием. Аппаратные шкафы комплексов расположены вне взрывоопасных зон промышленного объекта. Связь с оборудованием и преобразователями, установленными во взрывоопасной зоне, осуществляется через искробезопасные цепи.
Обмен данными между комплексом и внешними системами осуществляется по сертифицированным протоколам передачи данных по проводным и волоконно-оптическим каналам связи.

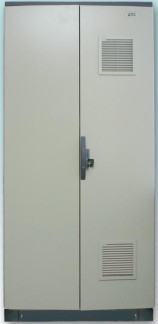

Внешний вид шкафов приведен на рисунке 1.
механический замок
Пломбирование комплекса программно-технического системы автоматики НПС, ППС, РП «Регул» не предусмотрено. Механическая защита комплекса основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты комплекса.
Измерительные каналы (ИК) комплексов строятся на базе программируемых логических контроллеров и в общем случае состоят из:
1) первичных измерительных преобразователей технологических параметров в сигналы постоянного тока «4-20 мА» или в электрическое сопротивление (в диапазоне от 30 до 180 Ом). Основные метрологические характеристики первичных измерительных преобразователей утвержденных типов приведены в таблице 1;
2) промежуточных измерительных преобразователей, осуществляющих нормализацию сигналов и гальваническую развязку цепей первичных измерительных преобразователей (исполнительных устройств) и входных цепей аналоговых модулей ввода/вывода;
3) аналоговых модулей ввода/вывода, производящих аналого-цифровые и цифро-аналоговые преобразования. Модули предназначены для совместной работы по внешней шине с контроллерами программируемыми логическими REGUL R500 и устройствами распределённого ввода-вывода;
4) АРМ оператора, предназначенного для визуализации технологического процесса, формирования отчетных документов и хранения архивов данных.
Примечание - Состав ИК зависит от конкретного исполнения.
Таблица 1 - Метрологические характеристики первичных измерительных преобразователей
Функциональное назначение первичного измерительного преобразователя | Пределы допускаемой приведенной к диапазону погрешности, % | Пределы допускаемой абсолютной погрешности, ед. изм. |
ПИП избыточного давления нефти/нефтепродуктов, сред вспомогательных систем (кроме воздуха и газа) | ±0,1 | - |
ПИП избыточного давления/разрежения воздуха или газа | ±0,4 | - |
ПИП перепада давления нефти/нефтепродуктов | ±0,4 | - |
ПИП перепада давления сред вспомогательных систем | ±0,4 | - |
ПИП силы тока, напряжения, мощности | ±1,0 | - |
ПИП виброскорости | ±10,0 | - |
ПИП загазованности воздуха парами нефти/нефтепродуктов, % НКПРП* | ±5,0 | - |
ПИП измерения расхода нефти/нефтепродуктов | ±0,5 | - |
ПИП измерения силы постоянного тока в диапазоне от 4 до 20 мА | ±0,1 | - |
ПИП осевого смещения ротора | - | ±0,1 мм |
ПИП измерения уровня нефти/нефтепродуктов в резервуаре РП | - | ±3,0 мм |
ПИП уровня жидкости во вспомогательных емкостях | - | ±10,0 мм |
ПИП температуры нефти/нефтепродуктов в трубопроводах | - | ±0,5 °С |
ПИП температуры других сред | - | ±2,0 °С |
* НКПРП - Нижний концентрационный предел распространения пламени |
Программное обеспечение комплексов программно-технических системы автоматики НПС, ППС, РП «Регул» (далее - ПО «Регул НПС, ППС, РП») разделено на 2 группы: ВПО контроллеров «Регул НПС, ППС, РП» и внешнее, устанавливаемое на персональный компьютер, - ПО «Regul OPCDA Server».
ВПО контроллера «Регул НПС, ППС, РП» устанавливается в энергонезависимую память контроллеров в производственном цикле на заводе - изготовителе. Текущие значения идентификационных признаков конкретного экземпляра контроллера устанавливаются в процессе первичной поверки комплекса.
ПО «Regul OPCDA Server» - программа, представляющая собой сервер данных, полученных с контроллера, и предоставляющая их клиентам по ОРС-стандарту. Идентификационные данные метрологически значимого ПО приведены в таблице 2.
Идентификационные данные (признаки) | Значение |
Наименование программного обеспечения | ПО «Regul OPCDA Server» |
Идентификационное наименование ПО | Regul OPCDA Server |
Номер версии (идентификационный номер) ПО | не ниже 1.0.0.25 |
Цифровой идентификатор ПО | номер версии |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | не используется |
ПО «Регул НПС, ППС, РП», предназначенное для управления работой модулей и предоставления измерительной информации по стандартным протоколам, не влияет на метрологические характеристики средства измерений (метрологические характеристики комплекса нормированы с учетом ПО). Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа. Механическая защита ПО основана на использовании встроенного механического замка на дверях шкафов, в которых монтируются компоненты комплекса.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 3 - Основные технические характеристики комплексов
Наименование характеристики | Значение |
Диапазоны измерения физических величин: | |
- избыточного давления, МПа | от 0 до 16 |
- разрежения, МПа | от 0 до 0,1 |
- перепада давления, МПа | от 0 до 14 |
- температуры, °C | от -100 до +200 |
- расхода, м3/ч | от 0,1 до 20000 |
- уровня, мм | от 0 до 23000 |
- загазованности, % НКПРП | от 0 до 100 |
- виброскорости, мм/с | от 0 до 30 |
- осевого смещения ротора, мм | от 0 до 10 |
- силы тока, потребляемого нагрузкой (с учетом понижения токовым трансформатором) , А | от 0 до 5 |
- напряжения нагрузки, В | от 0 до 12000 |
- сопротивления, Ом | от 30 до 180 |
- силы тока, мА | от 4 до 20 |
- мощность, Вт/В • А | от 0 до 40000000 |
Рабочие условия эксплуатации промежуточных измерительных преобразователей и модулей ввода/вывода: | |
- температура окружающего воздуха, °С | от +10 до +35 |
- относительная влажность при температуре + 30 °С, % | не более 80 без конденсации влаги |
- атмосферное давление, кПа | от 84 до 106 |
Параметры электропитания от сети переменного тока: | |
- напряжение, В | от 187 до 264 |
- частота, Гц | 50,0±0,4 |
Потребляемая мощность одного шкафа, В А, не более | 1500 |
Наименование характеристики | Значение |
Назначенный срок службы, лет, не менее | 20 |
Масса одного шкафа, кг, не более | 320 |
Г абаритные размеры одного шкафа, мм, не более | 2400x1600x1000 |
Максимальное количество ИК для одного шкафа | 176 |
Таблица 4 - Основные метрологические характеристики входных измерительных каналов с учетом погрешности первичных измерительных преобразователей_
Наименование характеристики | Пределы допускаемой погрешности |
- канал измерения избыточного давления нефти/нефтепродуктов, жидких сред вспомогательных систем (кроме давления воздуха и газа) | ±0,15 % от диапазона (прив.) |
- канал измерения избыточного давления/разрежения газа или воздуха | ±0,6 % от диапазона (прив.) |
- канал измерения перепада давления нефти/нефтепродукта | ±0,6 % от диапазона (прив.) |
- канал измерения перепада давления сред вспомогательных систем | ±0,6 % от диапазона (прив.) |
- канал измерения силы тока, напряжения, мощности | ±1,5 % от диапазона (прив.) |
- канал измерения виброскорости | ±15 % от диапазона (прив.) |
- канал измерения загазованности воздуха парами нефти/нефтепродуктов, % НКПРП* | ±7,5 % от диапазона (прив.) |
- канал измерения расхода нефти/нефтепродуктов | ±0,75 % от диапазона (прив.) |
- канал измерения силы постоянного тока в диапазоне от 4 до 20 мА | ±0,15 % от диапазона (прив.) |
- канал измерения осевого смещения ротора | ±0,15 мм (абс.) |
- канал измерения уровня нефти/нефтепродукта в резервуаре резервуарного парка | ±4,5 мм (абс.) |
- канал измерения уровня жидкости во вспомогательных емкостях | ±15 мм (абс.) |
- канал измерения температуры нефти/нефтепродукта в трубопроводах | ±0,75 °С (абс.) |
- канал измерения температуры других сред | ±3 °С (абс.) |
* НКПРП - Нижний концентрационный предел распространения пламени |
Таблица 5 - Основные метрологические характеристики выходных измерительных каналов типа «4 - 20 мА униполярный»_
Наименование характеристики | Пределы допускаемой приведенной к диапазону погрешности |
- канал цифро-аналогового преобразования силы постоянного тока в диапазоне от 4 до 20 мА | ±0,6 % от диапазона (прив.) |
наносится на табличку шкафа и на титульные листы эксплуатационной документации типографским способом.
Таблица 6 - Комплектность средства измерений | ||
Количество | ||
Наименование | Обозначение | |
(шт.) | ||
Комплекс программно-технический системы | ||
автоматики НПС, ППС, РП «Регул», в т.ч.: | ||
программируемые логические контроллеры | ||
REGUL R500 (по заказу); | ||
преобразователи измерительные серий IM, IMS, | ||
MK (по заказу); | ||
преобразователи измерительные серии MINI | ||
MCR-2 (по заказу); | количество | |
преобразователи измерительные MCR-FL | в соответствии | |
(по заказу); | с заказом | |
преобразователи измерительные MINI | ||
(по заказу); | ||
преобразователи измерительные MACX | ||
(по заказу); | ||
преобразователи сигналов измерительные MACX | ||
MCR(-EX)-SL (по заказу); | ||
первичные измерительные преобразователи | ||
(тип и количество в соответствии с заказом) | ||
Комплект ЗИП | - | 1 |
Руководство по эксплуатации | - | 1 |
Паспорт | - | 1 |
Методика поверки | - | 1 |
осуществляется по документу 421457.201 МП «ГСИ. Комплексы программно-технические системы автоматики НПС, ППС, РП «Регул». Методика поверки», утвержденному ФБУ «ЦСМ Республики Башкортостан» 25 декабря 2017 г.
Основные средства поверки:
калибратор многофункциональный AOIP CALYS 150R, измерение и воспроизведение силы постоянного тока (0-24) мА, погрешность ± (0,007 % от показаний + 0,8 мкА) (регистрационный номер в Федеральном информационном фонде 48000-11);
магазин сопротивления Р4831, диапазон измерений от 0 до 100000 Ом, КТ 0,02, (регистрационный номер в Федеральном информационном фонде 6332-77).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ПБКМ 421457 201 ТУ Комплексы программно-технические системы автоматики НПС, ППС, РП «Регул». Технические условия
