| Номер в госреестре | 70334-18 |
| Наименование СИ | Установки для поверки и регулировки электронных счетчиков электрической энергии |
| Обозначение типа СИ | АСК-16 |
| Изготовитель | ООО "А-2", Армения, г.Ереван |
| Год регистрации | 2018 |
| Срок свидетельства | 26.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для поверки и регулировки электронных счетчиков электрической энергии АСК-16 (в дальнейшем - установка), предназначены для поверки и регулировки однофазных, трехфазных, одно- и многотарифных, индукционных и электронных счетчиков активной, реактивной энергии методом эталонного счетчика, класса точности 0,5S и менее точных.
Принцип действия установки основан на сравнении величин электроэнергии, измеренной за определенный интервал времени поверяемым и входящим в состав установки эталонным счетчиком. Погрешность вычисляется Автоматическим Определителем Погрешности (АОП), входящим в состав установки.
В состав установки входят:
- блок напряжения и тока БНТ-3 (БНТ);
- определители погрешности автоматические (АОП);
- шестнадцати позиционный измерительный стенд ИС-1 для поверки однофазных счетчиков с прижимными колодками и разъемами для установки АОП или восьмипозиционный измерительный стенд ИС-3 с прижимными колодками и разъемами для установки АОП, для поверки трехфазных счетчиков;
- шестнадцать однофазных образцовых счетчиков (для ИС-1) - ваттметры СОЭ-1-02;
- персональный компьютер (ПК);
- программное обеспечение (ПО);
- печатающее устройство (принтер).
Установка позволяет одновременно регулировать и поверять шестнадцать однофазных или восемь трехфазных счетчиков.
Режим работы установки автоматический, управление осуществляется с ПК. Передача информации между ПК и установкой осуществляется по последовательному цифровому интерфейсу связи RS-232.
С помощью ПК осуществляется установка значений выходных напряжений, токов, частоты и угла сдвига фаз между выходным напряжением и током, а установленные значения отображаются на экране монитора ПК и на ЖКИ блока БНТ-3.
Порядок чередования фаз в цепях напряжения и тока - прямой.
Установки применяются для измерений в испытательных и поверочных лабораториях.

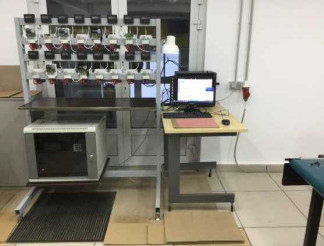

Фотографии общего вида установок приведены на рисунке 1.
Место пломбировки от несанкционированного доступа и указание места для нанесения знака поверки приведены на рисунке 2.
Установки оснащены внешним и встроенным программным обеспечением (ПО).
ПО является метрологически значимым и метрологические характеристики комплексов определены с его учетом.
ПО хранится в энергонезависимой памяти микроконтроллера комплексов. После установки (прошивки) ПО пережигается перемычка JTAG интерфейса в микроконтроллере. Идентификационные данные ПО приведены в таблицах 1 и 2.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО БНТ-3 |
| Номер версии (идентификационный номер ПО) | не ниже v.2 |
| Цифровой идентификатор ПО | C3CD4C4B |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - ПО установок (внешнее)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО АСК-16 |
| Номер версии (идентификационный номер ПО) | не ниже v.2 |
| Цифровой идентификатор ПО | 99303FE6 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Метрологические характеристики приведены в таблицах 2 и 3.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон регулирования выходных напряжений каждой фазы, В | от 30 до 300 |
| Пределы допускаемой основной погрешности установки выходных напряжений каждой фазы, % | ±0,5 |
| Диапазон регулирования выходных токов каждой фазы, А | от 0,005 до 100 |
| Пределы допускаемой основной погрешности установки выходных токов каждой фазы, % | ±0,5 |
| Диапазон регулирования выходной частоты каждой фазы, Г ц | от 40,0 до 65,0 |
| Пределы допускаемой абсолютной погрешности установки выходной частоты каждой фазы, Гц | ±0,02 |
| Диапазон регулирования угла сдвига фаз между выходным напряжением и током каждой фазы, град. | от -180 до +180 |
| Пределы допускаемой абсолютной погрешности установки угла сдвига фаз между выходным напряжением и током каждой фазы, град. | ±0,2 |
| Коэффициент нелинейных искажений кривой выходных напряжений и токов каждой фазы, % | ±0,2 |
| Изменения значений выходных напряжения и тока при изменении напряжения сети питания на ±10 % от номинального значения, % | ±0,002 |
| Пределы допускаемой относительной погрешности эталонных счетчиков, %: - для ИС-3 - для ИС-1 | ±0,1 ±0,2 |
| Постоянная встроенных эталонных счетчиков, имп/кВтч (имп/кварч): - ИС-3 - ИС-1 | 1000000 200000 |
| Наименование характеристики | Значение |
| Диапазон рабочих температур, оС | от +10 до +40 |
| Дополнительная погрешность измерения активной энергии при изменении температуры окружающей среды в рабочем диапазоне температур на каждые ±10 оС, % | ±0,05 |
Основные технические характеристики установок приведены в таблице 4.
Таблица 4
| Наименование характеристики | Значение |
| Максимальная частота измерения входных импульсов АОП, Гц | 30000 |
| Номинальное напряжение питания АОП, В | 12 |
| Потребляемая мощность АОП, мВт, не более | 30 |
| Время установления рабочего режима, мин, не более | 10 |
| Допустимая продолжительность непрерывной работы установки, ч, не более | 8 |
| Среднее время восстановления работоспособности установки, ч | 12 |
| Диапазон температур транспортирования и хранения при | |
| относительной влажности до 95 % (при температуре 25 оС) и | от -50 до +50 |
| атмосферном давлении от 70 до 106,7 кПа, оС | |
| Габаритные размеры (высотахширинахглубина), мм, не более: - БНТ | 580x470x620 |
| - АОП | 84x68x19 |
| - СОЭ-1-02 | 115x 90x56 |
| - ИС-1 | 2000x1700x700 |
| - ИС-3 | 1100x1700x700 |
| Масса, кг, не более: | |
| - БНТ | 36 |
| - АОП | 65 |
| - ИС | 80 |
| - СОЭ-1-02 | 0,35 |
| - ИС-1 | 80 |
| - ИС-3 | 50 |
| Средняя наработка на отказ, ч, не менее | 25 000 |
| Средний срок службы, лет, не менее | 10 |
наносится на БНТ за передней дверцей лицевой панели, методом офсетной печати или фотохимическим способом в соответствии конструкторской документацией, а также на титульных листах эксплуатационной документации типографским способом.
Комплектность установок приведена в таблице 5.
Таблица 5
| Наименование | Обозначение | Кол-во, шт. |
| Установка для поверки и регулировки счетчиков электрической энергии АСК-16 | - | 1 |
| Руководство по эксплуатации | АМАТ.411722.001 РЭ | 1 |
| Наименование | Обозначение | Кол-во, шт. |
| Формуляр | АМАТ.411722.001ФО | 1 |
| Методика поверки | АМАТ.411722.001МП | 1 |
| Блок напряжения и тока БНТ-3 | АМАТ.436112.001 | 1 |
| Определитель погрешности автоматический АОП | АМАТ.468261.001 | 8(16)* |
| Счетчик-ваттметр электронный образцовый СОЭ-1-02 | АМАТ.411151.009 | 16** |
| Шестнадцати позиционный измерительный стенд ИС-1 с прижимными колодками для счетчиков и разъемами для установки определителей | АМАТ.411728.001 | 1** |
| Стенд измерительный восьмипозиционный ИС-3 | АМАТ.411728.002 | 1*** |
| Примечание: *для ИС1-16 шт, для ИС3-8 шт; ** входит только в комплект стенда ИС-1; *** по требованию заказчика. | ||
осуществляется по документу АМАТ.411722.001 МП «Установка для поверки и регулировки счетчиков электрической энергии АСК-16», утвержденному Национальным институтом метрологии Республики Армения 13.02.2013 г.
Основные средства поверки:
счетчик-ваттметр RD-21 Radian Research Inc (регистрационный номер в Федеральном информационном фонде № 31249-06);
частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде № 9084-83);
мегомметр М1101 (регистрационный номер в Федеральном информационном фонде № 101-62);
омметр цифровой Щ34 (регистрационный номер в Федеральном информационном фонде № 4274-74);
амперметр Э535 (регистрационный номер в Федеральном информационном фонде № 9955-85);
амперметр Э537 (регистрационный номер в Федеральном информационном фонде № 9955-85);
вольтметр В7-40 (регистрационный номер в Федеральном информационном фонде № 39075-08);
трансформатор тока И515 (регистрационный номер в Федеральном информационном фонде № 1452-61);
измеритель разности фаз Ф2-34А (регистрационный номер в Федеральном информационном фонде № 12504-90);
измеритель нелинейных искажений С6-11 (регистрационный номер в Федеральном информационном фонде № 9081-83).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на блок БНТ-3, и на каждый счетчик СОЭ-1-02 (в случае использования ИС-1), в виде оттиска поверительного клейма на мастику, уложенную в углубление корпуса над верхним винтом слева, крепящим две части корпуса, и в виде печати в паспорт или в свидетельство о поверке установки АСК-16.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока. Общие требования испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности
1 и 2
ГОСТ 31819.22-2012. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ТУ РА 16094782.6465 -2010г. Установка для поверки и регулировки электронных счетчиков электрической энергии АСК-16. Технические условия
