| Номер в госреестре | 70342-18 |
| Наименование СИ | Расходомеры-счетчики массовые |
| Обозначение типа СИ | ST, мод. ST100L |
| Изготовитель | "Fluid Components International", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики массовые серии ST, модель ST100L (далее - расходомеры) предназначены для измерений массового расхода и вычисления массы, объемного расхода и объема (приведенных к стандартным условиям) различных чистых газов и газовых смесей известного состава.
Принцип действия расходомеров основан на термоанемометрическом методе. Расходомеры состоят из первичного преобразователя (ПП), в состав которого входит измерительный модуль (ИМ, рисунок 1) и электронного блока (ЭБ). ИМ расходомера состоит из двух термопреобразователей сопротивления (PT1000, далее - ТСП), расположенных внутри защитных гильз. Один измеряет температуру газа, а на втором поддерживается (с помощью постоянного тока) температура, существенно больше измеряемой. При прохождении газа, нагретый ТСП охлаждается и его сопротивление (выходной сигнал) изменяется. Скорость охлаждения зависит от количества, скорости и свойств газа. Разность температур между двумя ТСП пропорциональна массовому расходу газа, значение которого вычисляется в электронном блоке (ЭБ). Далее происходит вычисление массы, объемного расхода и объема газа (приведенных к стандартным условиям) с учетом физических свойств газа, которые записаны в ЭБ, как условно-постоянные.
ЭБ имеет цифровой интерфейс связи, а также оснащен встроенным дисплеем и клавиатурой, с помощью которой можно производить его настройку.

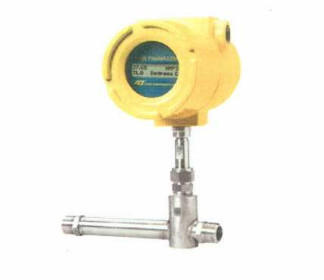

Общий вид расходомеров показан на рисунке 1.
Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, расходомеры пломбируются в соответствии с технической документацией на них, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений. Место пломбировки ЭБ показано на рисунке 2.
Рисунок 2 - Схема пломбировки
Расходомеры имеют встроенное программное обеспечение (далее - ПО). ПО устанавливается в энергонезависимую память ЭБ при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.
В функции ПО входит сбор измерительной информации, ее обработка, представление на дисплее, хранение результатов во flash памяти и передачу измеренных и вычисленных значений через интерфейсы связи.
Пределы допускаемой погрешности расходомеров установлены с учетом влияния ПО на метрологические характеристики.
Конструкция расходомеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 2,9XST100L |
| Номер версии (идентификационный номер) ПО | 2,9X |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления контрольной суммы исполняемого кода | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Исполнение 1111 | проточное |
| Диапазон измерений массового расхода газа при измерении в трубопроводе круглого сечения, кг/ч | от 0,02 до 1710 |
| Пределы основной допускаемой относительной погрешности измерения (вычисления) расхода и количества газа!), % | ( Q Л ± 0,75 + 0,5 ^max 1 Q 0 где Qmax - наибольший предел измерений, кг/ч (м3/ч); Q - значение измеряемой величины, кг/ч (м3/ч). |
| Пределы дополнительной допускаемой относительной погрешности измерения (вычисления) расхода и количества газа при отклонении температуры и давления, от значения которых проводилась калибровка, % | ±0,03/на 1 °С; ±0,14/на 0,1 МПа |
| Пределы допускаемой относительной погрешности измерения текущего времени, % | ±0,01 |
| Динамический диапазон | Настраиваемый от 2:1 до 1000:1 |
| Номинальный диаметр трубы | 1'', 1 / '', 2 " |
| Интерфейс связи | RS-485, MODBUS USB, HART, Foundation Fieldbus, Profibus |
| Параметры измеряемой среды: - диапазон избыточного давления, МПа - диапазон температур, °С | от 0 до 7 от -40 до +454 |
| Примечание: Х) массового расхода и массы или объемного расхода и объема, приведенных к стандартным условиям. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания, В - от сети переменного тока с частотой питания (50±1)/(60±1) Гц - от источника постоянного тока | от 85 до 265 24±4,8 |
| Диапазон температур окружающей среды, °С - для 1111 -для ЭБ | от -40 до +65 от -18 до +60 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 | IP66/67 |
| Габаритные размеры, мм, не более - ПП - ЭБ | 085x95x2735; 0127x197 |
| Масса, кг, не более - ПП - ЭБ | 6,0 6,0 |
наносится типографским способом в левом верхнем углу на первом листе эксплуатационной документации и на корпус расходомера методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер-счетчик массовый серии ST, модель ST 100L | Заводские номера 470730, 470732, 470733, 470745, 470747, 470750, 470758, 470759, 470760, 470761, 470762, 470763, 470772, 470773, 470774, 470775, 470776, 470777, 470778 | 19 шт. |
| Руководство по эксплуатации. | - | 1 шт. |
| Методика поверки | МЦКЛ.0126 МП | 1 шт. |
осуществляется по документу МЦКЛ.0126 МП «Инструкция. Расходомеры-счетчики массовые серии ST. Методика поверки», утвержденному ГЦИ СИ ЗАО КИП «МЦЭ» 24.12.2014 г. Основные средства поверки:
- установка поверочная расходоизмерительная, диапазон задаваемого расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3 %;
- датчик или преобразователь температуры, абсолютная погрешность измерений температуры газа не более ±0,25 °C;
- датчик или преобразователь абсолютного давления или датчики избыточного и барометрического давления, основная приведенная погрешность измерения давления не более ±0,1 %;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к расходомерам-счетчикам массовым серии ST, модель ST100L
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
