| Номер в госреестре | 70347-18 |
| Наименование СИ | Системы калибровки датчиков вибрации |
| Обозначение типа СИ | 3629 F, 3629 G, 3629 H |
| Изготовитель | "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания |
| Год регистрации | 2018 |
| Срок свидетельства | 19.02.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы калибровки датчиков вибрации модификаций 3629 F, 3629 G, 3629 H (далее -системы) предназначены для воспроизведения виброускорения при поверке и калибровке виборопреобразователей и виброизмерительных приборов.
Принцип работы систем основан на воспроизведении вибростендом, входящим в комплект системы, синусоидальной вибрации и измерении параметров этой вибрации при помощи эталонного вибропреобразователя ускорения (акселерометра). Система использует метод сравнения с эталонным вибропреобразователем.
Системы выпускаются в трех модификациях: 3629 F, 3629 G и 3629 H, которые отличаются составом.
Системы калибровки датчиков вибрации модификации 3629 F состоят из:
- вибростенда APS 129;
- усилителя мощности APS 125 или 2719;
- усилителя измерительного NEXUS модели 2690 (опционально 2692 или 2693);
- конверторов Delta Tron моделей 2647 A, B, C, D;
- дифференциального усилителя 2697;
- систем для анализа сигналов многоканальных PULSE моделей 3052, 3160, 3161;
- акселерометра серии 457Х-ХХХ.
Системы калибровки датчиков вибрации модификации 3629 G состоят из:
- вибростенда APS 500;
- усилителя мощности 2719;
- усилителя измерительного NEXUS модели 2690 (опционально 2692 или 2693);
- конверторов Delta Tron моделей 2647 A, B, C, D;
- дифференциального усилителя 2697;
- систем для анализа сигналов многоканальных PULSE моделей 3052, 3160, 3161;
- акселерометра серии 457Х-ХХХ.
Системы калибровки датчиков вибрации модификации 3629 H состоят из:
- вибростенда K2129E025;
- усилителя мощности 2719;
- усилителя измерительного NEXUS модели 2690 (опционально 2692 или 2693);
- конверторов Delta Tron моделей 2647 A, B, C, D;
- дифференциального усилителя 2697;
- систем для анализа сигналов многоканальных PULSE моделей 3052, 3160, 3161;
- акселерометра 353M319.
В качестве вычислительной техники используются персональные компьютеры. Модификации 3629 F и 3629 G используется для калибровки датчиков вибрации в диапазонах частот от 0,1 до 200 Гц, а модификация 3629 H используется для калибровки датчиков вибрации в диапазоне частот от 0,1 до 500 Гц.
Системы позволяют калибровать (поверять) датчики следующих типов: зарядовые, с выходом по напряжению или току, пьезорезистивные, емкостные, серво-датчики, индуктивные.

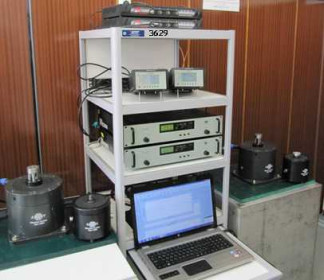

Общий вид систем калибровки датчиков вибрации модификаций 3629 F, 3629 G, 3629 H показан на рисунке 1.
Рисунок 1 - Общий вид систем калибровки датчиков вибрации модификаций 3629 F, 3629 G, 3629 H
Системы имеют встроенное программное обеспечение (ПО), предназначенное для обработки измерительной информации, индикации результатов измерений при подключении к персональному компьютеру или ноутбуку с установленным в нем ПО, формирования параметров выходных сигналов и настройки.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессом измерений. Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования. Программное обеспечение и настройки системы защищены от несанкционированного доступа с помощью паролей.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО (внешнее) | -5308--N- |
| Номер версии (идентификационный номер ПО) (внешнее) | не ниже 2.11.3.62 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
| Наименование характеристики | Значение характеристики |
| Диапазон измерений амплитудного значения виброускорения, м/с2 для модификации 3629 F | от 1 до 19,6 |
| для модификации 3629 G | от 1 до 80 |
| для модификации 3629 H | от 1 до 19,6 |
| Диапазон частот воспроизводимого виброускорения, Г ц для модификации 3629 F | от 0,1 до 200 |
| для модификации 3629 G | от 0,1 до 200 |
| для модификации 3629 H | от 0,1 до 500 |
| Пределы допускаемой относительной погрешности системы, % на базовой частоте 80 Гц | ±0,6 |
| в диапазоне частот от 0,1 до 500 Гц | ±2 |
| в диапазоне частот от 0,5 до 500 Гц | ±1 |
| Относительный коэффициент поперечного движения вибростола, %, не более | 10 |
| Коэффициент гармоник виброускорения, %, не более | 10 |
| Уровень вибрационного шума, м/с2, не более | 0,05 |
| Условия эксплуатации: - температура окружающей среды, °С | 23±5 |
| Габаритные размеры (ширина х длина х высота), мм, не более вибростенд APS 129 | 0254x254 |
| вибростенд APS 500 | 813x219x210 |
| вибростенд K2129E025 в горизонтальном положении | 225x742x278 |
| вибростенд K2129E025 в вертикальном положении | 462x422x278 |
| усилитель мощности 2719 | 482,6x350x88 |
| усилитель мощности APS 125 | 482,6x450x88 |
| усилители измерительные NEXUS моделей 2690, 2692, 2693 | 144x230x90 |
| конверторы Delta Tron модели 2647 A, B, C, D | 07x77,7 |
| дифференциальный усилитель 2697 | 015x130 |
| системы для анализа сигналов многоканальных PULSE моделей 3052, 3160, 3161 | 2,5x250x132,6 |
| акселерометр серии 457Х-ХХХ | 20,96x21,6x7,6 |
| акселерометр 353M319 | 012,7x30,2 |
| Масса, кг, не более вибростенд APS 129 | 79 |
| вибростенд APS 500 | 64 |
| вибростенд K2129E025 | 28 |
| усилитель мощности 2719 | 14 |
| усилитель мощности APS 125 | 21 |
| усилители измерительные NEXUS моделей 2690, 2692, 2693 | 3 |
| конверторы Delta Tron модели 2647 A, B, C, D | 0,011 |
| дифференциальный усилитель 2697 | 0,05 |
| системы для анализа сигналов многоканальных PULSE моделей 3052, 3160, 3161 | 0,75 |
| акселерометр серии 457Х-ХХХ | 0,008 |
| акселерометр 353M319 | 0,006 |
наносится на руководство по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Система калибровки датчиков вибрации модификации 3629 F, 3629 G или 3629 H | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
осуществляется по документу МИ 1929-2007 «Государственная система обеспечения единства измерений. Установки вибрационные поверочные. Методика поверки».
Основные средства поверки:
Вторичный эталон единиц длины, скорости и ускорения при колебательном движении твердого тела по ГОСТ 8.800-2012.
Допускается применение аналогичные средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10" до 2-10 Гц
МИ 1929-2007 Государственная система обеспечения единства измерений. Установки вибрационные поверочные. Методика поверки
Техническая документация фирмы «Bruel & Kj^r Sound & Vibration Measurement A/S»,
Дания
