| Номер в госреестре | 70349-18 |
| Наименование СИ | Плиты поверочные и разметочные чугунные |
| Изготовитель | ООО фирма "РиК", г.Ставрополь |
| Год регистрации | 2018 |
| Срок свидетельства | 19.02.2023 |
| МПИ (интервал между поверками) | 2 года; 1 год - для эталонных плит |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Плиты поверочные и разметочные чугунные предназначены для измерений отклонений от прямолинейности и плоскостности, поверочных и разметочных работ в различных отраслях промышленности.
Принцип действия плит поверочных и разметочных чугунных основан на измерении отклонений от прямолинейности и плоскостности поверхности.
Плиты поверочные и разметочные чугунные выпускаются в следующих модификациях:
1- с ручной шабровкой рабочих поверхностей;
2- с механически обработанными рабочими поверхностями.
У плит размерами 630*400 мм и менее имеются три опорные точки, а у плит размерами свыше 630*400 мм не менее пяти опор.

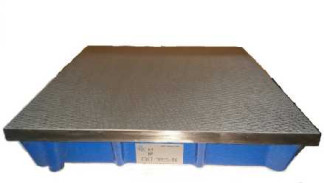

Общий вид плит поверочных и разметочных чугунных представлен на рисунках 1 и 2.
отсутствует.
Класс точности плит поверочных и разметочных чугунных 1; 2.
Таблица 1 - Допуск плоскостности рабочих поверхностей плит при температуре от плюс 16 до плюс 24 °С для плит класса точности 1 и от плюс 14 до плюс 26 °С для плит класса точности
2
| Размеры плит, мм | Допуск плоскостности, мкм | |
| Классы точности | ||
| 1 | 2 | |
| 250x250 | 8 | 16 |
| 400x400 | 12 | 25 |
| 630x400 | 16 | 30 |
| 1000x630 | 20 | 40 |
| 1600x1000 | 25 | 50 |
| 2000x1000 | 30 | 60 |
| 2500x1600 | 30 | 60 |
Таблица 2 - Шероховатость рабочих поверхностей механически обработанных чугунных плит
| (исполнения 2) по ГОСТ 2789-73 | ||
| Размеры плит, мм | Параметр шероховатости Яа, рабочих поверхностей, мкм, не более, | |
| Классы точности | ||
| 1 | 2 | |
| От 250x250 До 630x400 | 0,63 | 1,25 |
| От 1000x600 До 2500x1000 | 1,25 | |
Шероховатость боковых поверхностей плит R < 5 мкм.
Шаброванные плиты имеют число пятен в квадрате со стороной 25 мм не менее 20 для плит класса точности 1.
Разность количества пятен в любых двух квадратах со стороной 25 мм не превышает пяти.
Допуски перпендикулярности боковых поверхностей к рабочей поверхности и боковых поверхностей плит между собой не превышают 12-й степени точности по ГОСТ 24643-81 «Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Числовые значения».
Таблица 3 - Габаритные размеры и массы плит
| Наименование характеристики | Значение характе | ристики | |||||
| Размеры, мм | 250x250 | 400x400 | 630x400 | 1000x630 | 1600x1000 | 0 0 0 X 0 0 0 2 | 0 0 6 X 0 0 5 2 |
| Габаритные размеры (ДxШxВ), мм, не более | 0 6 x 0 (N x 0 5 2 | 0 9 x 0 о x 0 0 4 | 5 0 x 0 о 4 x 0 3 6 | 0 8 x 0 m vo x 0 0 0 | о 3 2 x 0 0 0 x 0 0 6 | о 6 2 x 0 0 о x 0 0 0 (N | о 8 3 x 0 0 vo x 0 0 5 (N |
| Масса, кг, не более | 14 | 38 | 65 | 280 | 870 | 1100 | 4200 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | От +10 до +40 80 |
| Полный средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Плита | - | 1 |
| Ручка | - | 2 |
| Опора регулируемая (в зависимости от размеров плит) | - | 3 или 5 |
| Паспорт | - | 1 |
осуществляется по документу МИ 2007-89 «ГСИ. Плиты поверочные и разметочные. Методика поверки», утверждённому Всесоюзным научно-исследовательским институтом метрологии стандартных образцов (ВНИИМСО) 23.06.89 г.
Основные средства поверки:
- линейка металлическая измерительная 1000 мм, регистрационный номер в Федеральном информационном фонде 20048-05;
- образцы шероховатости поверхности (сравнения) модель 1833, регистрационный номер в Федеральном информационном фонде 25019-08;
- угольник поверочный 90° типа УШ, регистрационный номер в Федеральном информационном фонде 666-10;
- щупы, регистрационный номер в Федеральном информационном фонде 369-89;
- плита поверочная и разметочная, регистрационный номер в Федеральном информационном фонде 11605-10;
- линейки поверочные типа ШД, 3 разряда по ГОСТ 8.420-2002, регистрационный номер в Федеральном информационном фонде 3617-10;
- головка измерительная рычажно-зубчатая типа 1ИГ, регистрационный номер в Федеральном информационном фонде 2681-70;
- прибор для измерения твердости по методу Роквелла типа ТР 5006, регистрационный номер в Федеральном информационном фонде 11286-04.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке СИ или паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к плитам поверочным и разметочным
ГОСТ 10905-86 «Плиты поверочные и разметочные. Технические условия»
ГОСТ 8.420-2002 «ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности»
