| Номер в госреестре | 70355-18 |
| Наименование СИ | Датчики частоты вращения |
| Обозначение типа СИ | 70085-1010-422 и 70085-1010-41730 |
| Изготовитель | "AI-Tek Instruments, LLC", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики частоты вращения модификаций 70085-1010-422 и 70085-1010-41730 (далее -датчики) предназначены для измерений частоты вращения вала газовой турбины, установленной на ТЭЦ-3, г Казань.
Принцип действия датчиков состоит в следующем: постоянный магнит, встроенный в датчик создаёт вокруг его наконечника постоянное магнитное поле. Приближение и прохождение ферромагнитного объекта рядом с наконечником датчика (чувствительным элементом) вызывает изменение величины магнитного потока, проходящего через измерительную обмотку датчика. Эти изменения магнитного потока индуцируют э.д.с. (электродвижущую силу) в измерительной обмотке датчика, которая соединена с его выходным разъемом. Количество генерируемых датчиком в единицу времени импульсов пропорционально количеству меток (количеству зубьев зубчатого колеса) и частоте вращения измеряемого объекта. Датчик относится к генераторному типу преобразователей и не требует внешнего питания.
Конструктивно датчики выполнены в виде неразборного металлического корпуса с внешней резьбой на одном конце для проходного монтажа. Один из торцов корпуса является рабочей поверхностью, под которой расположен чувствительный элемент.
Датчики частоты вращения модификации 70085-1010-422 отличаются от датчиков частоты вращения модификации 70085-1010-41730 габаритными размерами.

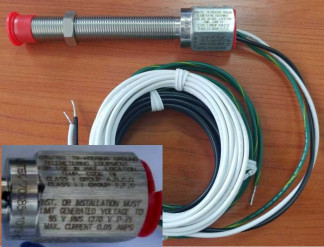

Общий вид датчиков частоты вращения модификаций 70085-1010-422 и 70085-1010-41730 приведен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Название характеристики | Значение | |
| 70085-1010-422 | 70085-1010-41730 | |
| Диапазон измерения частоты вращения, об/мин | от 5 до 8000 | |
| Пределы допускаемой основной относительной погрешности измерения частоты вращения, % | ±1 | |
| Нормальные условия измерений: - температура окружающей среды, °С | от +15 до +25 | |
| Условия эксплуатации: - диапазон рабочих температур, °С | от -55 до +220 | |
| Пределы допускаемой дополнительной относительной погрешности измерения частоты вращения, вызванной изменением температуры окружающей среды от нормальных условий (от +15 до +25 °С), % | ±0,5 | |
| Габаритные размеры (диаметрхвысота), мм, не более: | 15x153 | 16x133 |
| Масса, кг, не более | 0,455 | 0,380 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерения
| Наименование | Обозначение | Кол-во |
| Датчик частоты вращения модификации 70085-1010-422 | Зав. № 13428; 13429; 13430; 13431; 13432; 13433 | 6 шт. |
| Датчик частоты вращения модификации 70085-1010-41730 | Зав. № 01468; 01469; 01470; 01471; 01472; 01473 | 6 шт. |
| Паспорт | 12 экз. | |
| Методика поверки | МП 204/3-28-2017 | 1 экз. |
осуществляется по документу МП 204/3-28-2017 «Датчики частоты вращения модификаций 70085-1010-422 и 70085-1010-41730. Методика поверки», утвержденному ФГУП «ВНИИМС» «07» ноября 2017 г.
Основные средства поверки:
- Стенд СП31 (Рег. № 61681-15);
- Частотомер электронно-счетный ЧЗ-38 (Рег. № 3433-73).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт.
отсутствуют.
Техническая документация фирмы «AI-Tek Instruments, LLC», США.
