| Номер в госреестре | 70365-18 |
| Наименование СИ | Дальномеры лазерные |
| Обозначение типа СИ | CONDTROL XP |
| Изготовитель | MAGUCHI CO., LIMITED, КНР |
| Год регистрации | 2018 |
| Срок свидетельства | 19.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дальномеры лазерные CONDTROL XP предназначены для бесконтактных измерений длины (расстояния).
Принцип действия дальномеров лазерных CONDTROL XP основан на фазовом методе измерений расстояний, основанном на регистрации и сравнении фаз лазерного излучения, выходящего из излучателя дальномера и входящего в приёмное устройство дальномера после его диффузного отражения от объекта измерений.
Конструктивно дальномеры лазерные CONDTROL XP выполнены единым блоком, в котором размещены оптические и электронные компоненты. Управление дальномерам осуществляется с помощью встроенной панели, объединяющей дисплей и кнопочную панель управления.
Результаты измерений выводятся на дисплее, регистрируются во внутренней памяти. Начальной точкой отсчёта дальномеров может быть:
- нижний торец корпуса;
- верхний торец корпуса;
- центр резьбовой втулки при измерении со штатива;
- откидная пятка.
Дальномеры лазерные CONDTROL XP изготавливаются в следующих модификациях: XP1, XP2, XP3, XP4, XP4PRO, которые отличаются диапазоном измерений, пределами допускаемой абсолютной погрешности, внешним видом и количеством функций.

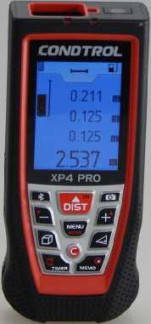

Общий вид дальномеров представлен на рисунке 1.
Пломбирование дальномеров лазерных CONDTROL XP не предусмотрено.
Программное обеспечение (ПО) дальномеров реализует функции расчета расстояния и отображения информации об измерениях.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. ПО неизменяемое и несчитываемое.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Cont |
| Номер версии (идентификационный номер) ПО | 2.0 |
| Цифровой идентификатор ПО | — |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| XP2 | XP1 | XP3 | XP4 | XP4PRO | |
| Диапазон измерений | от 0,05 | от 0,15 | от 0,05 | от 0,05 | от 0,05 |
| длины (расстояния), м | до 70 | до 50 | до 100 | до 100 | до 150 |
| Дискретность измерений, мм | 1 | 1 | 1 | 1 | 1 |
| Дискретность измерений свыше 100 м, см | — | — | — | — | 1 |
| Наименование характеристики | Значение | |
| XP2 | XP1 XP3 XP4 XP4 PRO | |
| Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне 0,05 до 25 м включ., мм | ±(2+0,07-D)* | ±(1,5+0,07D)* |
| Пределы допускаемой абсолютной погрешности измерений длины (расстояния) в диапазоне св. 25 до 150 м, мм | ±(2+0,15D)* | ±(1+0,15D)* |
| Где D* - измеренное расстояние, м | ||
Таблица 3 -Основные технические характеристики
| Наименование характеристики | г | начение | |||
| XP1 | XP2 | XP3 | XP4 | XP4PRO | |
| Источник электропитания | 2 элемента питания типа ААА | 3 элемента питания типа ААА | |||
| Класс лазера по ГОСТ 31581 -2012 | 2 | ||||
| Напряжение электропитания, В | 2x1,5 | 3x1,5 | |||
| Условия эксплуатации - диапазон рабочих температур, °С - относительная влажность, % | от 0 до +40 от 20 до 80 | ||||
| Габаритные размеры, мм, не более | 105x47x27 | 135x59x28 | |||
| Масса с элементами питания, г, не более | 90 | 90 | 140 | 140 | 140 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Дальномер лазерный CONDTROL XP | модификация в соответствии с заказом | 1 шт. |
| XP1 или XP2, или XP3, или XP4, или XP4PRO | ||
| Элементы питания | Тип ААА | 1 компл. |
| Чехол | - | 1 |
| Мишень (пластина светоотражающая) 1 | - | 1 |
| Очки для улучшения видимости лазерного луча 1 | - | 1 |
| Наручный ремешок для переноски 1 | - | 1 |
| Штатив 1 | - | 1 |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-4668-445-2017 | 1 экз. |
| 1 по заказу |
осуществляется по документу РТ-МП-4668-445-2017 «ГСИ. Дальномеры лазерные CONDTROL XP. Методика поверки», утверждённому ФБУ «Ростест-Москва» 30 ноября 2017 г.
Основные средства поверки:
- рабочий эталон 1 разряда по ГОСТ Р 8.750-2011 (тахеометр электронный);
- штангенциркуль ABSOLUTE DIGMATIC серии 500 (рег.№ 49805-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений Техническая документация фирмы-изготовителя MAGUCHI CO., LIMITED
| Зарегистрировано поверок | 3571 |
| Поверителей | 69 |
| Актуальность данных | 17.09.2024 |
