Резервуары вертикальные стальные цилиндрические РВС-400, РВСП-20000, 70367-18

Резервуары вертикальные стальные цилиндрические РВС-400, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	70367-18
Наименование СИ	Резервуары вертикальные стальные цилиндрические
Обозначение типа СИ	РВС-400, РВСП-20000
Изготовитель	ПАО "Транснефть", г.Москва
Год регистрации	2018
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.

По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:

- резервуары со стационарной крышей без понтона (РВС);

- резервуары со стационарной крышей с понтоном (РВСП).

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.

Резервуары вертикальные стальные цилиндрические РВС-400, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Сибирь» (АО «Транснефть -Сибирь»).

Таблица 1

Номера резервуаров	Местонахождение, адрес
1	2
Резервуары вертикальные стальные цилиндрические РВС-400
1, 2	Тобольское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Муген» нефтеперекачивающая станция - 2 (Тобольское УМН ЛПДС «Муген» НПС-2), Тюменская область, Уватский район, п.Муген
Резервуары вертикальные стальные цилиндрические РВСП-20000
4, 8	Тюменское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Торгили» (Тюменское УМН ЛПДС «Торгили»), Тюменская область, Нижнетавдинский район, п. Торгили

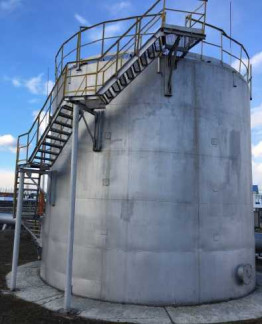

Общий вид резервуаров вертикальных стальных цилиндрических РВС-400, РВСП-20000 представлен на рисунках 1, 2.

Технические характеристики

Таблица 2

Наименование характеристики	Значение
Наименование характеристики	РВС-400	РВСП-20000
1	2	3
Номинальная вместимость, м3	400	20000
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %	±0,2	±0,1
Средний срок службы, лет, не менее	20
Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа	от -36 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 3

Наименование	Количество
1	2
Резервуар вертикальный стальной цилиндрический РВС-400	2 шт.
Паспорт	2 экз.
Градуировочная таблица	2 экз.
Резервуар вертикальный стальной цилиндрический РВСП-20000	2 шт.
Паспорт	2 экз.
Градуировочная таблица	2 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая ЕХ20/5 (регистрационный номер 22003-07);

- рулетка измерительная металлическая Р20Н2Г (регистрационный номер 60606-15);

- нивелир оптико-механический с компенсатором В40 (регистрационный номер 45563-10), допускаемое СКО измерения превышения на 1 км двойного хода не более ±2,0 мм;

- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер 51835-12), номинальная шкала рейки 3000 мм;

- теодолит 3Т5КП (регистрационный номер 19762-00), СКО измерений горизонтальных и вертикальных углов 5";

- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер 32156-06), диапазон измерений от минус 50 до плюс 200 оС.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
