| Номер в госреестре | 70368-18 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-20000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Сибирь» (АО «Транснефть -Сибирь»).
Таблица 1 - Номера резервуаров и их местонахождение
| Номера резервуаров | Местонахождение, адрес |
| 1 | 2 |
| Резервуары вертикальные стальные цилиндрические РВС-20000 | |
| 3, 9, 11, 15 | Нефтеюганское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Южный Балык» (Нефтеюганское УМН ЛПДС «Южный Балык»), Тюменская область, Ханты-Мансийский автономный округ - Югра, Нефтеюганский район, с. п. Сентябрьский |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 7, 17, 18, 21, 22, 23, 24 | Нефтеюганское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Южный Балык» (Нефтеюганское УМН ЛПДС «Южный Балык»), Тюменская область, Ханты-Мансийский автономный округ - Югра, Нефтеюганский район, с. п. Сентябрьский |
| 6 | Сургутское Управление Магистральных нефтепроводов линейная производственно-диспетчерская станция «Западный Сургут» (Сургутское УМН ЛПДС «Западный Сургут»), Тюменская область, Ханты-Мансийский автономный округ - Югра, Сургутский район |

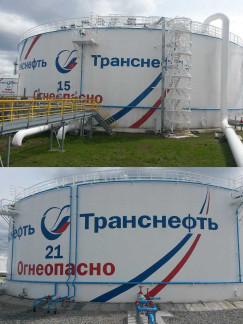

Общий вид резервуаров вертикальных стальных цилиндрических РВС-20000, РВСП-20000 представлен на рисунках 1, 2.
Таблица 2
| Наименование характеристики | Значение | |
| РВС-20000 | РВСП-20000 | |
| 1 | 2 | 3 |
| Номинальная вместимость, м3 | 20000 | |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 | |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: - температура окружающего воздуха, С - атмосферное давление, кПа | от -36 до +50 от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3
| Наименование | Количество |
| 1 | 2 |
| Резервуар вертикальный стальной цилиндрический РВС-20000 | 4 шт. |
| Паспорт | 4 экз. |
| Градуировочная таблица | 4 экз. |
| Резервуар вертикальный стальной цилиндрический РВСП-20000 | 8 шт. |
| Паспорт | 8 экз. |
| Градуировочная таблица | 8 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая ЕХ10/5 (регистрационный номер 22003-07);
- рулетка измерительная металлическая Р20У3Г (регистрационный номер 15860-12);
- рулетка измерительная металлическая Р20Н2Г (регистрационный номер 60606-15);
- рулетка измерительная металлическая Р20У3К (регистрационный номер 35280-07);
- нивелир с компенсатором В40 (регистрационный номер 45563-15), допустимая СКП измерения превышения на 1 км двойного хода ±2,0 мм;
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер 51835-12), номинальная шкала рейки 3000 мм;
- теодолит 3Т5КП (регистрационный номер 19762-00), СКО измерений горизонтальных и вертикальных углов 5";
- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер 32156-06), диапазон измерений от минус 50 до плюс 200 оС.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть»
