Анализаторы вибрации ViAna-4, 70378-18

70378-18
Анализаторы вибрации «ViAna-4» (далее - анализаторы) предназначены для измерения параметров вибрации (размаха виброперемещения, среднеквадратического значения (СКЗ) виброскорости, амплитудного значения виброускорения), спектрального анализа, а также хранения информации о вибрационном состоянии оборудования.
Карточка СИ
Номер в госреестре 70378-18
Наименование СИ Анализаторы вибрации
Обозначение типа СИ "ViAna-4"
Изготовитель Общество с ограниченной ответственностью Производственно–внедренческая фирма «Вибро–Центр» (ООО ПВФ «Вибро–Центр»), г. Пермь
Год регистрации 2018
Срок свидетельства 19.02.2028
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы вибрации «ViAna-4» (далее - анализаторы) предназначены для измерения параметров вибрации (размаха виброперемещения, среднеквадратического значения (СКЗ) виброскорости, амплитудного значения виброускорения), спектрального анализа, а также хранения информации о вибрационном состоянии оборудования.

Описание

Принцип действия анализатора основан на преобразовании вибрации контролируемого агрегата в электрический сигнал, пропорциональный виброускорению, и дальнейшей его обработке.

Анализатор конструктивно состоит из измерительного блока и вибропреобразователя ВК-310А (регистрационный № 22234-01).

Измерительный блок имеет четыре измерительных канала для работы с вибропреобразователями пьезоэлектрическими с предусилителями ВК-310А, беспроводный интерфейс, который может служить для приема данных измерений, поступающих от беспроводных датчиков, в частности, от датчиков беспроводных трехкоординатных «VS-3D» (регистрационный № 68946-17).

Измерительный блок позволяет осуществлять интегрирование (однократное и двукратное) и быстрое преобразование Фурье (БПФ), а также имеет возможность при помощи токового преобразователя проводить диагностику отгоревших стержней. Измерительный блок снабжен дисплеем, сенсорной панелью и интерфейсом связи. Питание осуществляется от двух аккумуляторов.

Вибропреобразователи пьезоэлектрические с предусилителями ВК-310А (далее вибропреобразователи ВК-310А) представляют собой преобразователи инерционного типа и используют прямой пьезоэлектрический эффект, т.е. электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.

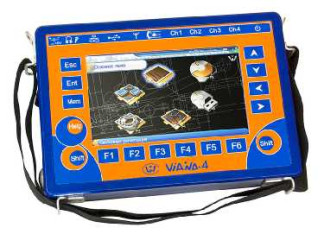

Общий вид измерительного блока приведен на рисунке 1, вибропреобразователя ВК-310А на рисунке 2.

Рисунок 2 - Общий вид вибропреобразователя ВК-310А

Программное обеспечение

Программное обеспечение (ПО), входящее в состав СИ встроено в аппаратную часть СИ и предназначено для обработки измерительной информации, индикации результатов измерений при подключении к компьютеру, формирования параметров выходных сигналов, настройки и диагностики СИ. Конструкция СИ исключает возможность несанкционированного влияния на метрологически значимую часть ПО СИ и измерительную информацию.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ViAna 4.bin

Номер версии (идентификационный номер) ПО

Версия 1.01 и выше

Другие идентификационные данные (если есть)

-

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значения

Диапазон измерений амплитудного значения виброускорения, м/с2

от 1 до 100

Диапазон измерений СКЗ виброскорости, мм/с

от 1 до 100

Диапазон измерений размаха виброперемещения, мкм

от 10 до 500

Диапазон рабочих частот при измерении, Гц:

-    виброускорения

-    виброскорости

-    виброперемещения

от 10 до 1000 от 10 до 1000 от 10 до 200

Наименование характеристики

Значения

Пределы допускаемой основной относительной погрешности при измерении виброускорения на базовой частоте 79,6 Гц, %:

-    в диапазоне измерения от 1 до 5 м/с2 включ.

-    в диапазоне измерения св. 5 до 100 м/с2

±10

±5

Пределы допускаемой основной относительной погрешности при измерении виброскорости на базовой частоте 79,6 Гц, %:

-    в диапазоне измерения от 1 до 5 мм/с включ.

-    в диапазоне измерения св. 5 до 100 мм/с

±10

±5

Пределы допускаемой основной относительной погрешности при измерении виброперемещения на базовой частоте 79,6 Гц, %

±10

Неравномерность амплитудно-частотной характеристики

при измерении виброускорения относительно базовой частоты

в диапазонах частот, %, не более:

от 10 Гц до 20 Гц включ. и св. 640 Гц до 1000 Гц

св. 20 Гц до 640 Гц включ.

от -20 до +10 ±10

Неравномерность амплитудно-частотной характеристики

при измерении виброскорости относительно базовой частоты

в диапазонах частот, %, не более:

от 10 Гц до 20 Гц включ. и св. 640 Гц до 1000 Гц

св. 20 Гц до 640 Гц включ.

от -20 до +10 ±10

Неравномерность амплитудно-частотной характеристики

при измерении виброперемещения относительно базовой частоты

в диапазонах частот, %, не более:

от 10 Гц до 20 Гц включ.

св. 20 Гц до 200 Гц

от -20 до +10 ±10

Пределы допускаемой дополнительной относительной погрешности, вызванной изменением температуры окружающей среды от нормальной до конечных значений диапазона рабочих температур, в долях от пределов допускаемой основной относительной погрешности

1,5

Нормальные условия измерений: температура окружающей среды, °С

от +15 до +25

Условия эксплуатации: температура окружающей среды, °С

от 0 до +50

Габаритные размеры анализатора (длинахширинахвысота), мм, не более

280x200x45

Масса анализатора, кг, не более

2,6

Знак утверждения типа

наносится на корпус анализатора методом наклейки и на титульный лист паспорта методом печати или наклейки.

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Анализатор вибрации «ViAna-4» в комплекте с:

- вибропреобразователем пьезоэлектрическим с предусилителем ВК-310А

1 шт. не более 4 шт.

Датчик беспроводный трехкоординатный «VS-3D»

По заказу

Комплект дополнительных принадлежностей

1 компл.

Сумка (кейс) для переноски анализатора

1 шт.

Руководство по эксплуатации

26.51.66.131-099-12025123-2017 РЭ

1 экз.

Паспорт

26.51.66.131-099-12025123-2017 ПС

1 экз.

Методика поверки

26.51.66.131-099-12025123-2017 МП

1 экз.

Поверка

осуществляется по документу 26.51.66.131-099-12025123-2017 МП «Анализатор вибрации «ViAna-4». Методика поверки», утвержденному ФГУП «ВНИИМС» 05.12.2017 г.

Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или ставится в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Технические условия ТУ 26.51.66.131-099-12025123-2017.
