Приборы весоизмерительные Т, 70381-18

Назначение

Приборы весоизмерительные Т (далее - приборы) предназначены для измерения и преобразования аналоговых сигналов весоизмерительных тензорезисторных датчиков (далее -датчики) в цифровую форму, и отображения ее на встроенном цифровом дисплее и/или периферийном устройстве (компьютер, выносной дисплей).

Описание

Принцип действия приборов основан на измерении и преобразовании аналогового сигнала одного или нескольких датчиков в цифровой код, и выводе измерительной информации на дисплей прибора и/или периферийные устройства.

Приборы состоят из корпуса, стабилизированного источника питания, усилителя электрических сигналов от датчика, аналого-цифрового преобразователя, встроенного цифрового дисплея (при наличии), и клавиатуры управления (при наличии).

Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам (RS232, RS422/485, USB, WiFi, Ethernet/IP).

В приборах предусмотрены следующие устройства и функции в соответствии с ГОСТ OIML R 76-1-2011:

-    устройство первоначальной установки на нуль (п. Т.2.7.2.4);

-    устройство полуавтоматической установки на нуль (п. Т.2.7.2.2);

-    устройство слежения за нулем (п. Т.2.7.3);

-    устройство тарирования (п. Т.2.7.4).

Приборы имеют автономное аккумуляторное питание.

Приборы выпускаются в двух модификациях Т и ТП, отличающихся техническими характеристиками, и в девятнадцати исполнениях, отличающимися конструктивными особенностями и дизайном. Модификация ТП выпускается без встроенного дисплея и клавиатуры, информация c прибора передается на компьютер через цифровые интерфейсы RS232 и/или RS422/485.

Условное обозначение модификаций приборов при заказе имеет вид:

Т-НМ,

где Т - модификация (Т или ТП);

Н - номер исполнения от 1 до 19;

М - обозначение материала корпуса (обозначение может отсутствовать):

-    s- нержавеющая сталь;

-    А-алюминиевый сплав;

-    П-пластик.

Пример условного обозначения при заказе - прибора модификации Т в 11 исполнении из нержавеющей стали:

Т-Us.

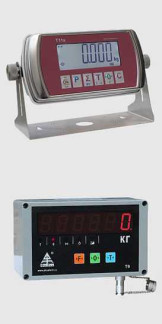

Общий вид приборов представлен на рисунках 1 и 2.

Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.

Рисунок 1 - Общий вид приборов модификации Т

Программное обеспечение

Программное обеспечение (далее - ПО) приборов является встроенным, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011. «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

ПО состоит из метрологически значимой и метрологически незначимой части.

Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной на плате устройства обработки аналоговых или цифровых данных и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем.

Внутреннее устройство памяти прибора с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя. Корпус устройства обработки и хранения метрологически значимых параметров и данных пломбируется, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на дисплей прибора.

Нормирование метрологических характеристик проведено с учетом применения ПО.

Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - средний.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные

Технические характеристики

Таблица 2 - Метрологические характеристики

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом и на табличку, прикрепленную на прибор, гравировочным, ударным, термосублимационным или фотохимическим способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МЦКЛ.0223.МП «ГСИ. Приборы весоизмерительные Т. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 18.09.2017 г.

Основные средства поверки:

- калибратор К3607 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 41526-15), пределы допускаемой приведенной погрешности воспроизведения коэффициента преобразования ±0,025 %.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого прибора с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунке 3.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы

ТУ 28.29.31-039-33691611-2017 Приборы весоизмерительные Т. Технические условия
