| Номер в госреестре | 70382-18 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-5000 |
| Изготовитель | ООО "Востокмонтажгаз", г.Альметьевск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерений объема, а также приема, хранения и отпуска нефти.
Принцип действия резервуара стального вертикального цилиндрического РВС-5000 основан на измерение объема нефти в зависимости от уровня его наполнения.
Резервуар стальной вертикальный цилиндрический РВС-5000, представляет собой вертикальный сварной (полистовое исполнение) сосуд с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуар снабжен люками-лазами и штуцерами. Резервуар имеет стационарную крышу. Резервуар снабжен лестницей для доступа на крышу. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефти: приемо-раздаточными патрубками с запорной арматурой, механическими дыхательными клапанами; прибором для замера уровня; противопожарным оборудованием. Резервуар оснащен молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуара - наземная.
Резервуар стальной вертикальный цилиндрический РВС-5000 с заводским номером 23 распложен в Карабашском товарном парке Публичного Акционерного Общества «Татнефть» имени В.Д. Шашина Нефтегазодобывающее Управление «Лениногорскнефть», (ПАО «Татнефть» им. В.Д. Шашина НГДУ «Лениногорскнефть»).

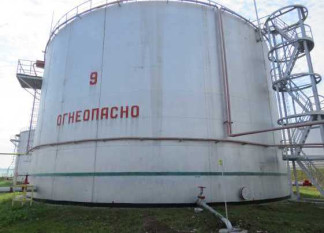

Общий вид резервуара стального вертикального цилиндрического РВС-5000 представлен на рисунке 1.
Пломбирование резервуара стального вертикального цилиндрического РВС-5000 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуара приведены в таблицах 1 и 2.
Таблица 1- Метрологические характеристики
| Заводской номер резервуара | Наименование характеристики | ||||
| Номинальная вместимость, м3 | Пределы допускаемой относительной погрешности вместимости резервуара, % | Геометрическая вместимость, м3 | Базовая высота резервуара, мм | Предельная высота наполнения, мм | |
| Резервуары стальные вертикальные цилиндрические РВС-5000 | |||||
| 23 | 5000 | ±0,1 | 4841,771 | 12268 | 10500 |
Таблица 2- Основные технические характеристики
| Заводской номер резервуара | Наименование характеристики | |||
| Высота резервуара, мм | Внешний диаметр, мм | Температура окружающей среды при эксплуатации, °С | Средний срок службы, лет, не менее | |
| Резервуары стальные вертикальные цилиндрические РВС-5000 | ||||
| 23 | 12600 | 22800 | от -40 до +50 | 30 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-5000 | 1 шт. |
| Паспорт | 1 экз. | |
| Градуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
Основные средства поверки:
Рулетка измерительная 2-го класса точности, Р30У2К, регистрационный № 46391-11.
Рулетка измерительная с грузом 2-го класса точности, Р20Н2Г, регистрационный № 46391-11.
Толщиномер ультразвуковой А1208, регистрационный № 49605-12.
Термометр лабораторный ТЛ-4, регистрационный № 303-91.
Динамометр общего назначения ДПУ-0,2-2, регистрационный № 26687-08.
Нивелир оптический CST/berger SAL20ND, регистрационный № 44548-10.
Рейка нивелирная телескопическая VEGA TS3M, регистрационный № 1835-12.
Линейка измерительная металлическая, регистрационный № 20048-05.
Анемометр чашечный МС-13, регистрационный № 3488-80.
Штангенциркуль 1111Ц регистрационный № 57709-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ООО «Востокмонтажгаз», типовой проект 10-Ф3521-КМ ЦНИИ проектстальконструкция ТМ-367
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
