| Номер в госреестре | 70384-18 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВСП-5000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВСП-5000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем, со стационарной крышей, с понтоном. Тип резервуаров - наземный вертикальный сварной.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВСП-5000 (№№ 7, 8), РВСП-20000 (№ 56) расположены на территории линейной производственно-диспетчерской станции «Рыбинская» Красноярского районного нефтепроводного управления (Красноярское РНУ ЛПДС «Рыбинская») Акционерного общества «Транснефть - Западная Сибирь» (АО «Транснефть - Западная Сибирь»), Красноярский край, Рыбинский район, с. Рыбное.

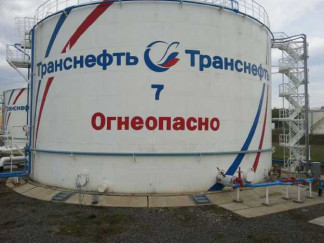

Общий вид резервуаров вертикальных стальных цилиндрических РВСП-5000, РВСП-20000 представлен на рисунках 1, 2.
Рисунок 2 - Общий вид резервуара вертикального стального цилиндрического РВСП-20000
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| РВСП-5000 | РВСП-20000 | |
| Номинальная вместимость, м3 | 5000 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,15 | ±0,1 |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: о/'ч - температура окружающего воздуха, С - атмосферное давление, кПа | от -36 до +50 от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВСП-5000 | 2 шт. |
| Паспорт | 2 экз. |
| Градуировочная таблица | 2 экз. |
| Резервуар вертикальный стальной цилиндрический РВСП-20000 | 1 шт. |
| Паспорт | 1 экз. |
| Градуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р50У2К (регистрационный номер 55464-13);
- рулетка измерительная металлическая 2-го класса точности Р30Н2Г (регистрационный номер 55464-13);
- рулетка измерительная металлическая 2-го класса точности Р20У2Г (регистрационный номер 55464-13);
- нивелир 3Н-2КЛ (регистрационный номер 14892-95);
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер 51835-12), номинальная длина шкалы 3000 мм;
- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11), диапазон измерений толщины от 0,8 до 30,0 мм;
- штангенциркуль с цифровым отсчетным устройством ШЦЦ-300-0,01 (регистрационный номер 33745-07);
- линейка измерительная металлическая (регистрационный номер 96-70), предел измерений 500 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах. Регистрационный номер ФР.1.29.2016.24408.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть»
