Резервуары вертикальные стальные цилиндрические РВСП-5000, РВСП-20000, 70385-18

Резервуары вертикальные стальные цилиндрические РВСП-5000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	70385-18
Наименование СИ	Резервуары вертикальные стальные цилиндрические
Обозначение типа СИ	РВСП-5000, РВСП-20000
Изготовитель	ПАО "Транснефть", г.Москва
Год регистрации	2018
МПИ (интервал между поверками)	5 лет
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем, со стационарной крышей с понтоном. Тип резервуаров - наземный вертикальный сварной.

Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.

Резервуары вертикальные стальные цилиндрические РВСП-5000 (№№ 22, 23), РВСП-20000 (№ 15) расположены на территории линейной производственно-диспетчерской станции «Анжеро-Судженская» Новосибирского районного нефтепроводного управления (Новосибирское РНУ ЛПДС «Анжеро-Судженская») Акционерного общества «Транснефть -Западная Сибирь» (АО «Транснефть - Западная Сибирь»), Кемеровская область, г. Анжеро-Судженск.

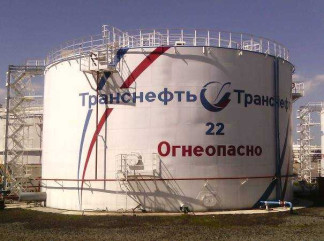

Общий вид резервуаров вертикальных стальных цилиндрических РВСП-5000, РВСП-20000 представлен на рисунках 1, 2.

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Наименование характеристики	Значение
	РВСП-5000	РВСП-20000
Номинальная вместимость, м3	5000	20000
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), %	±0,1
Средний срок службы, лет, не менее	20
Условия эксплуатации: о/'ч - температура окружающего воздуха, С - атмосферное давление, кПа	от -36 до +50 от 84,0 до 106,7

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Таблица 2 - Комплектность средства измерений

Наименование	Количество
Резервуар вертикальный стальной цилиндрический РВСП-5000	2 шт.
Паспорт	2 экз.
Градуировочная таблица	2 экз.
Резервуар вертикальный стальной цилиндрический РВСП-20000	1 шт.
Паспорт	1 экз.
Градуировочная таблица	1 экз.

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

- рулетка измерительная металлическая Р20У2К (регистрационный номер 51171-12);

- рулетка измерительная металлическая 2 класса точности Р30Н2Г (регистрационный номер 55464-13);

- толщиномер ультразвуковой А1207 (регистрационный номер 48244-11), диапазон измерений от 0,8 до 30,0 мм;

- нивелир электронный SDL30 (регистрационный номер 51740-12), диапазон измерений превышений от 0 до 4 м;

- термометр цифровой малогабаритный ТЦМ 9410 (регистрационный номер 32156-06), диапазон измерений от минус 50 до плюс 200 оС.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 2951-2005 «Рекомендация. ГСИ. Масса нефти. Методика выполнения измерений в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.

Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах. Регистрационный номер ФР.1.29.2016.24408.
