| Номер в госреестре | 70389-18 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-5000, РВС-10000, РВСП-5000 |
| Изготовитель | ПАО "Транснефть", г. Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-5000, РВС-10000, РВСП-5000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-5000, РВС-10000, РВСП-5000 расположены в резервуарных парках Акционерного общества «Транснефть - Урал» (АО «Транснефть - Урал»).
Таблица 1 - Номера резервуаров и их местонахождение_
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-5000 | |
| 1 | Курганское нефтепроводное управление линейная производственно -диспетчерская станция «Медведское» (Курганское НУ ЛПДС «Медведское»), Курганская обл., Щучанский р-н, п. Медведское |
| 8, 10, 15, 18 | Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Хохлы» (Курганское НУ ЛПДС «Хохлы»), Курганская обл., Шумихинский район, п. Пристанционный |
| Резервуары вертикальные стальные цилиндрические РВС-10000 | |
| 40, 41, 43, 47 | Черкасское нефтепроводное управление линейная производственно -диспетчерская станция «Черкассы-1111» (Черкасской НУ ЛПДС «Черкассы-ПП»), Республика Башкортостан, г.Уфа, п. Новые Черкассы |
| Резервуары вертикальные стальные цилиндрические РВСП-5000 | |
| 3 | Черкасское нефтепроводное управление линейная производственно -диспетчерская станция «Черкассы» (Черкасское НУ ЛПДС «Черкассы», Республика Башкортостан, г. Уфа, Орджоникидзевский район, п. Новые Черкассы, ул. Гагарина, 1/2 |
| 11 | Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Хохлы» (Курганское НУ ЛПДС «Хохлы»), Курганская обл., Шумихинский район, п. Пристанционный |
| 20, 21, 22 | Туймазинское нефтепроводное управление линейная производственнодиспетчерская станция «Салават-1111» (Туймазинской НУ ЛПДС «Салават-1111», Республика Башкортостан, г. Салават-6 |

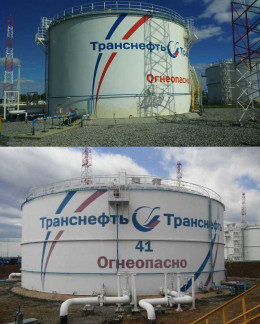

Общий вид резервуаров вертикальных стальных РВС-5000, РВС-10000, РВСП-5000 представлен на рисунках 1, 2, 3.
Пломбирование резервуаров вертикальных стальных цилиндрических РВС-5000, РВС-10000, РВСП-5000 не предусмотрено.
отсутствует.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение | |
| РВС-5000, РВСП-5000 | РВС-10000 | |
| Номинальная вместимость, м3 | 5000 | 10000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 | |
| Средний срок службы, лет, не менее | 20 | |
| Условия эксплуатации: о/'ч - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +55 от 84,0 до 106,7 | |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-5000 | 5 шт. |
| Паспорт | 5 экз. |
| Градуировочная таблица | 5 экз. |
| Резервуар вертикальный стальной цилиндрический РВС-10000 | 4 шт. |
| Паспорт | 4 экз. |
| Градуировочная таблица | 4 экз. |
| Резервуар вертикальный стальной цилиндрический РВСП-5000 | 5 шт. |
| Паспорт | 5 экз. |
| Градуировочная таблица | 5 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2К (регистрационный номер 29631-05);
- рулетка измерительная металлическая Р20У2Г (регистрационный номер 51171-12);
- толщиномер ультразвуковой Булат-1М (регистрационный номер 21391-08), диапазон измерений толщины от 0,8 до 50 мм;
- нивелир оптический RGK N-32 (регистрационный номер 46965-11), допускаемая СКП измерений превышения на 1 км двойного хода 1,5 мм;
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер 34005-07), номинальная шкала рейки 3000 мм;
- линейка измерительная металлическая (регистрационный номер 20048-05), диапазон измерений от 0 до 500 мм;
- штангенциркуль торговой марки «Калиброн» двусторонний с глубиномером с цифровым отсчетным устройством (регистрационный номер 57709-14), диапазон измерений от 0 до 300 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть».
| Зарегистрировано поверок | 22 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
