Резервуар вертикальный стальной цилиндрический РВСП-5000, 70390-18

Назначение

Резервуар вертикальный стальной цилиндрический РВСП-5000 предназначен для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

Описание

Резервуар представляет собой стальной сосуд цилиндрической формы с днищем, со стационарной крышей, с понтоном. Тип резервуара - наземный вертикальный сварной.

Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуара.

Резервуар вертикальный стальной цилиндрический РВСП-5000 (№ 9) расположен на территории нефтеперекачивающей станции «Чекмагуш» Арланского нефтепроводного управления (Арланское НУ НПС «Чекмагуш») Акционерного общества «Транснефть - Урал» (АО «Транснефть - Урал»), Республика Башкортостан, Чекмагушевский район, п. Старый Калмаш.

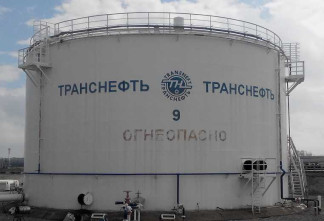

Общий вид резервуара вертикального стального РВСП-5000 представлен на рисунке 1.

Пломбирование резервуаров вертикальных стальных цилиндрических РВСП-5000 не предусмотрено.

Технические характеристики

Таблица 1 - Метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетка измерительная металлическая 2-го класса точности Р30Н2К (регистрационный номер 29631-05);

-    рулетка измерительная металлическая Р20У2Г (регистрационный номер 51171-12);

-    толщиномер ультразвуковой Булат-1М (регистрационный номер 21391-08), диапазон измерений толщины от 0,8 до 50 мм;

-    нивелир оптический RGK N-32 (регистрационный номер 46965-11), допускаемая СКП измерений превышения на 1 км двойного хода 1,5 мм;

-    рейка нивелирная телескопическая VEGA TS3M (регистрационный номер 34005-07), номинальная шкала рейки 3000 мм;

-    линейка измерительная металлическая (регистрационный номер 20048-05), диапазон измерений от 0 до 500 мм;

-    штангенциркуль торговой марки «Калиброн» двусторонний с глубиномером с цифровым отсчетным устройством (регистрационный номер 57709-14), диапазон измерений от 0 до 300 мм.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.

Сведения о методах измерений

МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.

Нормативные документы

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости

ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки

Техническая документация ПАО «Транснефть».
