| Номер в госреестре | 70393-18 |
| Наименование СИ | Резервуары вертикальные стальные цилиндрические |
| Обозначение типа СИ | РВС-20000, РВСП-20000 |
| Изготовитель | ПАО "Транснефть", г.Москва |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.

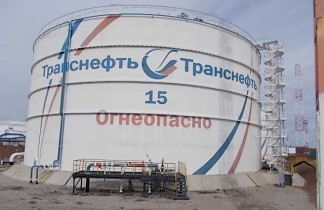

Резервуары представляют собой стальные сосуды цилиндрической формы с днищем и крышей. Тип резервуаров - наземный вертикальный сварной.
По конструктивным особенностям вертикальные стальные цилиндрические резервуары подразделяются на:
- резервуары со стационарной крышей без понтона (РВС);
- резервуары со стационарной крышей с понтоном (РВСП).
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары вертикальные стальные цилиндрические РВС-20000, РВСП-20000 расположены в резервуарных парках Акционерного общества «Транснефть - Урал» (АО «Транснефть -Урал»).
Таблица 1 - Номера резервуаров и их местонахождение
| Номера резервуаров | Местонахождение, адрес |
| Резервуары вертикальные стальные цилиндрические РВС-20000 | |
| 3 | Курганское нефтепроводное управление линейная производственнодиспетчерская станция «Юргамыш» (Курганское НУ ЛПДС «Юргамыш»), Республика Башкортостан, Курганская обл., Юргамышский р-н, п. Новый Мир |
| 15 | Черкасское нефтепроводное управление линейная производственно -диспетчерская станция «Нурлино» (Черкасское НУ ЛПДС «Нурлино», Республика Башкортостан, Уфимский район, п. Нурлино |
| Резервуары вертикальные стальные цилиндрические РВСП-20000 | |
| 5, 6 | Арланское нефтепроводное управление линейная производственнодиспетчерская станция «Калтасы» (Арланское НУ ЛПДС «Калтасы»), Республика Башкортостан, Калтасинский район, п. Кутерем |
| 8, 9, 10 | Черкасское нефтепроводное управление линейная производственнодиспетчерская станция «Нурлино» (Черкасское НУ ЛПДС «Нурлино», Республика Башкортостан, Уфимский район, п. Нурлино |
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| РВС-20000 РВСП-20000 | |
| Номинальная вместимость, м3 | 20000 |
| Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % | ±0,1 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: о/'ч - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +55 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Резервуар вертикальный стальной цилиндрический РВС-20000 | 2 шт. |
| Паспорт | 2 экз. |
| Градуировочная таблица | 2 экз. |
| Резервуар вертикальный стальной цилиндрический РВСП-20000 | 5 шт. |
| Паспорт | 5 экз. |
| Градуировочная таблица | 5 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности Р30Н2К (регистрационный номер 29631-05);
- рулетка измерительная металлическая Р20У2Г (регистрационный номер 51171-12);
- толщиномер ультразвуковой Булат-1М (регистрационный номер 21391-08), диапазон измерений толщины от 0,8 до 50 мм;
- нивелир оптический RGK N-32 (регистрационный номер 46965-11), допускаемая СКП измерений превышения на 1 км двойного хода 1,5 мм;
- рейка нивелирная телескопическая VEGA TS3M (регистрационный номер 34005-07), номинальная шкала рейки 3000 мм;
- линейка измерительная металлическая (регистрационный номер 20048-05), диапазон измерений от 0 до 500 мм;
- штангенциркуль торговой марки «Калиброн» двусторонний с глубиномером с цифровым отсчетным устройством (регистрационный номер 57709-14), диапазон измерений от 0 до 300 мм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 2951-2005 «ГСИ. Масса нефти. МВИ в вертикальных резервуарах в системе магистрального нефтепроводного транспорта». Регистрационный номер ФР.1.29.2009.06637.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
Техническая документация ПАО «Транснефть»
