| Номер в госреестре | 70401-18 |
| Наименование СИ | Эквиваленты сети |
| Обозначение типа СИ | ENV432 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 19.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Эквиваленты сети ENV432 предназначены для измерений кондуктивных электромагнитных помех от трехфазных и однофазных устройств в сети питания.
Эквиваленты сети ENV432 являются многофазными V - образными эквивалентами сети питания в соответствии с ГОСТ 30805.16.1.2-2013.
Конструктивно эквиваленты сети ENV432 выполнены в виде моноблока. Управление работой эквивалентов сети ENV432 осуществляется как в ручном режиме при помощи клавиш управления, расположенных на лицевой панели, так и дистанционно с использованием сигналов TTL уровня.
Принцип работы эквивалентов сети ENV432 заключается в обеспечении передачи питающего напряжения от сети электропитания к испытываемому объекту (техническое средство - источник индустриальных радиопомех), нагрузки объекта на нормированный импеданс, фильтрации сигнала радиопомех и подачи его на выход со стандартизованным сопротивлением 50 Ом для последующего измерения (анализатором спектра, измерительным приемником, селективным вольтметром).

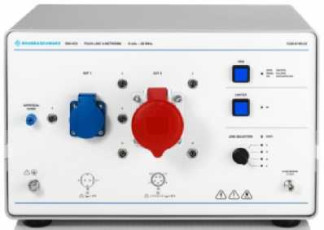

Внешний вид эквивалентов сети ENV432, место нанесения знака утверждения типа и знака поверки, а также схема пломбировки от несанкционированного доступа приведены на рисунках 1 и 2.
Место нанесения знака поверки
Место нанесения знака утверждения типа
* •
Рисунок 2 - Схема пломбировки от несанкционированного доступа
Места
пломбировки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц | от 0,009 до 30 |
| Номинальное значение коэффициента калибровки, дБ | 10 |
| Пределы допускаемой абсолютной погрешности определения коэффициента калибровки, дБ | от -0,5 до +2 |
| Модуль полного входного сопротивления, Ом | таблица 2 |
| Пределы допускаемой относительной погрешности модуля полного входного сопротивления, % | ±20 |
| Аргумент полного входного сопротивления, ° | таблица 2 |
| Пределы допускаемой абсолютной погрешности аргумента полного входного сопротивления, ° | ±11,5 |
Таблица 2 - Значения модуля и аргумента полного входного сопротивления
| Частота, МГц | Расчетное значение модуля полного входного сопротивления 2расч., Ом | Расчетное значение аргумента полного входного сопротивления фрасч., |
| 1 | 2 | 3 |
| 0,009 | 5,22 | 26,55 |
| 0,015 | 6,22 | 38,41 |
| 0,02 | 7,25 | 44,97 |
| 0,025 | 8,38 | 49,39 |
| 0,03 | 9,56 | 52,33 |
| 0,04 | 11,99 | 55,43 |
| 0,05 | 14,41 | 56,40 |
| 0,06 | 16,77 | 56,23 |
| 0,07 | 19,04 | 55,40 |
| 0,08 | 21,19 | 54,19 |
| 1 | 2 | 3 |
| 0,09 | 23,22 | 52,77 |
| 0,1 | 25,11 | 51,22 |
| 0,15 | 32,72 | 43,35 |
| 0,17 | 36,50 | 43,11 |
| 0,2 | 39,12 | 38,51 |
| 0,25 | 42,18 | 32,48 |
| 0,3 | 44,17 | 27,95 |
| 0,35 | 45,52 | 24,45 |
| 0,4 | 46,46 | 21,70 |
| 0,5 | 47,65 | 17,66 |
| 0,6 | 48,33 | 14,86 |
| 0,7 | 48,76 | 12,81 |
| 0,8 | 49,04 | 11,25 |
| 0,9 | 49,24 | 10,03 |
| 1 | 49,38 | 9,04 |
| 1,2 | 49,57 | 7,56 |
| 1,5 | 49,72 | 6,06 |
| 2 | 49,84 | 4,55 |
| 2,5 | 49,90 | 3,64 |
| 3 | 49,93 | 3,04 |
| 4 | 49,96 | 2,28 |
| 5 | 49,98 | 1,82 |
| 7 | 49,99 | 1,30 |
| 10 | 49,99 | 0,91 |
| 15 | 50 | 0,61 |
| 20 | 50 | 0,46 |
| 30 | 50 | 0,30 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от +5 до +45 85 |
| Условия хранения и транспортирования: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 40 °С, %, не более | от -40 до +70 95 |
| Масса, кг, не более | 24 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 500x446x289 |
| Параметры электропитания: - напряжение переменного тока, В - частота, Гц | 220+22 50±2,5 |
| Потребляемая мощность, В • А, не более | 100 |
| Средняя наработка на отказ, лет | 10 |
наносится на переднюю панель эквивалентов сети ENV432 методом наклейки в соответствии с рисунком 1 и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Эквивалент сети | ENV432 | 1 шт. |
| Комплект ЗИП | 1 компл. | |
| Упаковочная коробка | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | РТ-МП-4991-441-2017 | 1 экз. |
осуществляется по документу РТ-МП-4991-441-2017 «ГСИ. Эквиваленты сети ENV432. Методика поверки», утвержденному ФБУ «Ростест-Москва» 30 ноября 2017 года.
Основные средства поверки:
- анализатор цепей векторный R&S ZNC3 (регистрационный номер в Федеральном информационном фонде 49105-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на переднюю панель эквивалентов сети ENV432 в соответствии с рисунком 1 или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 30805.16.1.2-2013 (CISPR 16-1-2:2006) Совместимость технических средств электромагнитная. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений. Часть 1 - 2. Аппаратура для измерения параметров индустриальных радиопомех и помехоустойчивости. Устройства для измерения кондуктивных радиопомех и испытаний на устойчивость к кондуктивным радиопомехам Техническая документация фирмы «Rohde & Schwarz GmbH & Co. KG»
