| Номер в госреестре | 70408-18 |
| Наименование СИ | Датчики силы |
| Обозначение типа СИ | ДСТ-13К |
| Изготовитель | АО "НПО "СПАРК", г.С.-Петербург |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики силы ДСТ-13К (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы сжатия и растяжения в аналоговый нормированный электрический измерительный сигнал.
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой нагрузки. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

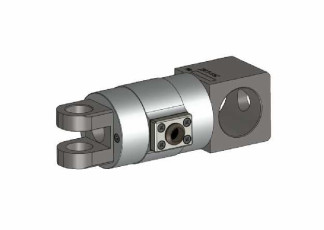

Конструктивно датчик представляет из себя тягу с соединительными проушинами для крепления. Центральный упругий элемент закрыт металлическим кожухом, на котором расположен соединительный разъем. Чувствительный элемент выполнен в виде тензорезисторного моста сопротивления с компенсацией изгибов, температуры и эффекта Пуансона.
Рисунок 2 - Схема пломбирования от несанкционированного доступа (1) и обозначение места нанесения знака поверки (2)
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы, кН | от 3 до 14 |
| Пределы допускаемой относительной погрешности измерений силы, % | ± 2 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина; ширина; высота), мм, не более | 260; 90; 110 |
| Масса, кг, не более | 5 |
| Диапазон рабочих температур, оС | от +10 до +30 |
| Параметры электрического питания моста: - напряжение постоянного тока, В, не более | 2,5 |
| Относительный выходной сигнал при Етах, мВ/В, не более | 1,0 |
| Значение выходного сопротивления, Ом | 350 ± 1,5 |
| Вероятность безотказной работы за 1000 ч | 0,9 |
| Средний срок службы, лет | 15 |
наносится на корпус датчика металлографическим способом и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик силы ДСТ-13К | СПАН.404161.004 | 1 шт. |
| Жгут | СПАН.685691.056 | 1 экз. |
| Модуль интерфейсный VIP-2/SC/HD15SUB/F | - | 1 шт. |
| Чемодан | СПАН.321426.014 | 1 шт. |
| Руководство по эксплуатации | СПАН.404161.003РЭ | 1 экз |
| Методика поверки | МП 2301-298-2017 | 1 экз. |
осуществляется по документу МП 2301-298-2017 «Датчики силы ДСТ-13К. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.12.2017 г.
Основные средства поверки:
- Машины силовоспроизводящие 3-го разряда по ГОСТ 8.640-2014, пределы допускаемых значений доверительных границ относительной погрешности 5 = 1 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус датчика.
приведены в эксплуатационном документе.
ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы СПАН.404161.003ТУ Датчик силы ДСТ-13К. Технические условия
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
