| Номер в госреестре | 70412-18 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | РГС-50, РГС-65, РГС-75 |
| Изготовитель | АО "Газпромнефть-Терминал", г.Новосибирск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-65, РГС-75 предназначены для измерения объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуары горизонтальные стальные цилиндрические РГС-50, РГС-65, РГС-75 представляют собой горизонтальные стальные цилиндрические сосуды с коническими днищами. Расположение резервуаров - подземное.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в верхней части резервуаров.
Резервуары горизонтальные стальные цилиндрические РГС-50 (№ 6), РГС-65 (№№ 2,
3, 10, 11), РГС-75 (№№ 4, 7, 8, 9, 12) расположены на складе № 1 Новосинеглазовской нефтебазы, Челябинская обл., п. Новосинеглазово, ул.Советская, 1б.

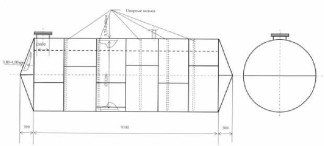

Эскизы резервуаров горизонтальных стальных цилиндрических РГС-50, РГС-65, РГС-75 приведены на рисунках 1, 2, 3.
отсутствует.
Таблица 1
| Наименование характеристики | Значение | ||
| РГС-50 | РГС-65 | РГС-75 | |
| Номинальная вместимость, м3 | 50 | 65 | 75 |
| Пределы допускаемой относительной погрешности вместимости резервуара (объемный метод), % | ±0,25 | ||
| Средний срок службы, лет, не менее | 20 | ||
| Условия эксплуатации: о/'ч - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 | ||
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2
| Наименование | Количество |
| Резервуар горизонтальный стальной цилиндрический РГС-50 | 1 шт. |
| Паспорт | 1 экз. |
| Градуировочная таблица | 1 экз. |
| Резервуар горизонтальный стальной цилиндрический РГС-65 | 4 шт. |
| Паспорт | 4 экз. |
| Градуировочная таблица | 4 экз. |
| Резервуар горизонтальный стальной цилиндрический РГС-75 | 5 шт. |
| Паспорт | 5 экз. |
| Градуировочная таблица | 5 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13), относительная погрешность измерений объема жидкости ±0,15%, диапазон измерения уровня от 10 до 4000 мм, абсолютная погрешность измерений уровня ±1 мм, минимальный измеряемый объем жидкости 200 л;
- комплекс градуировки резервуаров «Зонд» (регистрационный номер 17906-08), диапазон измерений уровня от 10 до 9000 мм, абсолютная погрешность измерений уровня ±1 мм, относительная погрешность измерений объема жидкости ±0,15%, минимальный измеряемый объем жидкости 200 л.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
МИ 3540-2015 «Масса и объем нефтепродуктов. Методика измерений в резервуарах горизонтальных стальных цилиндрических косвенным методом статических измерений на объектах ПАО «Газпром нефть». Регистрационный ФР.1.29.2015.21901.
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Техническая документация АО «Газпромнефть-Терминал».
| Зарегистрировано поверок | 12 |
