| Номер в госреестре | 70413-18 |
| Наименование СИ | Приборы для поверки измерительных головок |
| Обозначение типа СИ | ППГ-4 |
| Изготовитель | Общество с ограниченной ответственностью Инженерно-метрологический центр "Микро" (ООО ИМЦ "Микро"), г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 26.02.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для поверки измерительных головок ППГ-4 (далее, прибор) предназначены для измерений линейных перемещений при поверке и калибровке индикаторов многооборотных, головок измерительных, преобразователей индуктивных и нутромеров индикаторных.
В приборе используется оптоэлектронный принцип преобразования линейных перемещений измерительных штоков в цифровой сигнал, который USB кабелем передается в ПК.
Прибор состоит из измерительного механизма с двумя измерительными штоками, рукояток грубой и тонкой подачи, переставных колонок, на которые крепятся кронштейны для установки поверяемых средств измерений с присоединительными диаметрами 8 или 28 мм.
Перемещение левого штока измеряется непосредственно с помощью оптоэлектронного преобразователя. Измерение перемещения правого штока осуществляется с помощью того же преобразователя через рычаг с соотношением плеч 10:1.
На левой стороне корпуса закреплены Т-образные направляющие для крепления различной оснастки.
На прибор либо на штатив устанавливается WEB-камера на гибком держателе. Камера в режиме автоматического фокусирования проецирует изображение шкалы поверяемого средства измерения на монитор в увеличенном виде.
Работа прибора заключается в сравнении показаний поверяемого средства измерений и показаний оптоэлектронной системы прибора.

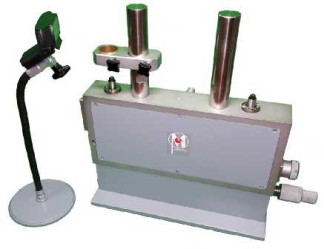

Внешний вид прибора приведен на рисунке 1.
Пломбирование не предусмотрено
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sensor.dll |
| Цифровой идентификатор | 93290592fb3856b980d6990ff73ca035 |
| Идентификационное наименование ПО | CONNECT LIB.dll |
| Цифровой идентификатор | 92e194bfccde8b8cb09db9a50c0b0643 |
Уровень защиты ПО «11111 -4» от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014 - для автономного программного обеспечения.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Диапазон воспроизведения и измерений линейных перемещений, мм | от 0 до 10 | от 0 до 0,2 |
| Дискретность, мкм | 0,1 | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений (при 5 измерениях), мкм | ±0,4 | ±0,04 |
| Предел вариации показаний, мкм, не более | 0,2 | не нормируется |
| Повторяемость измерений, мкм, не более | 0,4 | 0,04 |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Шероховатость рабочей поверхности измерительных пяток по параметру Ra, мкм, не более | 0,08 |
| Отклонение от плоскостности рабочей поверхности измерительных пяток, мкм, не более | 0,3 |
| Податливость измерительных пяток вдоль линии измерений, мкм на ньютон, не более | 0,15 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В • А, не более | 350 |
| Габаритные размеры средства измерений, мм, не более: - высота; - ширина; - длина | 450 150 400 |
| Масса, кг, не более | 20 |
| Условия эксплуатации: - температура окружающей среды, °С - изменение температуры окружающего воздуха в течение 1 часа работы, °С, не более - относительная влажность, % - атмосферное давление, кПа | от +18 до +22 0,2 80 от 96 до 104 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 5 1000 |
наносится на титульный лист технической документации типографским способом и фирменную табличку прибора фотохимическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Коли чество |
| Прибор для поверки измерительных головок | ППГ-4 | 1 шт. |
| WEB-камера с держателем | 1 шт. | |
| Компьютер | 1 шт. | |
Программное обеспечение | 1 шт. | |
| Комплект оснастки для закрепления поверяемых СИ | 1 шт. | |
| Комплект инструмента | 1 шт. | |
| Руководство оператора | ПЛГ-4.00.000 РО | 1 экз. |
| Руководство по эксплуатации | ПЛГ-4.00.000 РЭ | 1 экз. |
| Методика поверки | 437-144-2017МП | 1 экз. |
| Комплект для поверки (калибровки) прибора* | ||
| Примечание: *- поставляется по требованию заказчика | ||
осуществляется по документу 437-144-2017МП «Приборы для поверки измерительных головок ППГ-4. Методика поверки», утвержденному ФБУ «Тест-С.-Петербург» 30.10.2017 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные 1 разряда по ГОСТ Р 8.763-2011;
- прибор для измерения параметров шероховатости поверхности серии 178 SURFTEST SJ-301, ПГ 3 %, (регистрационный № 30381-05);
- система многоканальная с преобразователями индуктивными М-200 с преобразователем М-021, (регистрационный № 29965-05);
- пластина плоская стеклянная ПИ 60, (регистрационный №35269-07);
- граммометр ГМ-1, (регистрационный № 6749-88).
Допускается применение других средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и на прибор.
приведены в эксплуатационной документации.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110"9 - 50 м и длин волн в диапазоне 0,2 - 50 мкм
СТО 258292761-003-2016 Прибор для поверки измерительных головок ППГ-4
