| Номер в госреестре | 70415-18 |
| Наименование СИ | Сахариметры автоматические |
| Обозначение типа СИ | POLASER SRN |
| Изготовитель | Компания "Realisations electroniques et informatiques" (R.E.I), Франция |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Сахариметры автоматические модели POLASER SRN (далее по тексту - сахариметры) предназначены для измерения угла вращения плоскости поляризации монохроматического излучения растворами, содержащими сахар, в градусах международной сахарной шкалы.
Принцип действия сахариметров основан на автоматическом измерении угла вращения плоскости поляризации пучка света, который зависит от концентрации раствора исследуемого вещества и длины оптического пути света в растворе.
Сахариметры состоят из оптической системы, создающей параллельный, поляризованный и монохроматический пучок света; электронной части, позволяющей проводить измерение угла вращения плоскости поляризации; информационной системы, включающей систему безопасности и устройства вывода информации.
Конструктивно сахариметры выполнены в виде стационарного настольного прибора. На передней части корпуса прибора расположено цифровое табло, где идентифицируются результаты измерений в цифровой форме, ручка перемещение калибровочной поляриметрической пластинки, измерительная трубка, устройство для удаления растворов. На задней панели прибора расположен переключатель питания и шнур питания для включения прибора в сеть.

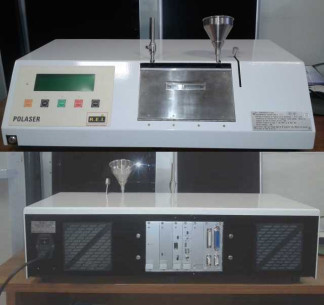

Общий вид сахариметров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Место нанесения маркировки
Сахариметры функционируют под управлением микроконтроллера, который использует встроенное программное обеспечение (ПО) POLASER S-R. Выделение метрологически значимой части не предусмотрено (все ПО считается метрологически значимым) и находится в ПЗУ микропроцессора, размещенном внутри корпуса сахариметра, и не доступно для внешней модификации. Операционная система, имеющая оболочку доступную пользователю, отсутствует.
С помощью данного ПО выполняются такие функции, как калибровка прибора; контроль работы прибора в процессе эксплуатации; измерение угла вращения плоскости поляризации и индикация полученных результатов на дисплее сахариметров.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Программное обеспечение приборов может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | POLASER S-R |
| Номер версии (идентификационный номер) ПО, не ниже | 46 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений угла вращения плоскости поляризации в градусах Международной сахарной шкалы, °Zl) | от -2,50 до +15,15 |
| Диапазон измерений угла вращения плоскости поляризации в градусах собственной сахарной шкалы, °S2) | от -5,00 до +30,30 |
| Диапазон показаний угла вращения плоскости поляризации в градусах собственной сахарной шкалы, °S2) | от -30,00 до +30,30 |
| Пределы допускаемой абсолютной погрешности измерения угла вращения плоскости поляризации в градусах Международной сахарной шкалы, °Zl\ и градусах собственной сахарной шкалы, °S2) | ±0,15 |
| ^ 26,0160 г чистой сахарозы на 100 мл чистой дистиллированной воды (нормальный сахарный раствор по ГОСТ 8.590-2009) 2) 13 г чистой сахарозы на 100 мл чистой дистиллированной воды (согласно сертификатам калибровки сахариметров) | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Длина волны излучения в вакууме, нм | 589,44 |
| Параметры электрического питания: | |
| -напряжение переменного тока, В | 230±22 |
| -частота переменного тока, Гц | 50/60 |
| Габаритные размеры, мм, не более: | |
| - высота | 700 |
| - ширина | 400 |
| - длина | 200 |
| Масса, кг, не более | 25 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от +15 до +25 |
| - относительная влажность, % | от 20 до 80 |
| Дискретность показаний цифрового дисплея при измерении угла вращения плоскости поляризации в градусах собственной | |
| сахарной шкалы, °S | 0,01 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус прибора методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Сахариметр автоматический модели POLASER SRN | - | 1 шт. |
| Сетевой кабель | - | 1 шт. |
| Измерительная трубка 200 мм | - | 1 шт. |
| Калибровочная поляриметрическая трубка 100 мм | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу ГОСТ 8.258-2013 «ГСИ. Поляриметры и сахариметры. Методика поверки».
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.590-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого сахариметра с требуемой точностью.
Знак поверки наносится на корпус сахариметров, место нанесения указано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ 8.590-2009 ГСИ. Государственная поверочная схема для средств измерений угла вращения плоскости поляризации
Техническая документация компании «Realisations electroniques et informatiques» (R.E.I), Франция
