| Номер в госреестре | 70416-18 |
| Наименование СИ | Анализаторы жидкости комбинированные |
| Обозначение типа СИ | М200 |
| Изготовитель | Корпорация "Mettler-Toledo AG", Швейцария; Завод-изготовитель "Mettler-Toledo Instruments (Shanghai) Co., Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 26.02.2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы жидкости комбинированные М200 предназначены для измерений рН, окислительно-восстановительного потенциала (ОВП), удельной электрической проводимости (УЭП), массовой концентрации растворенного кислорода и температуры (Т) жидких сред.
Принцип действия канала измерения температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры воды, пропорционально измеряемой величине.
Принцип действия канала измерения pH основан на измерении ЭДС электродной системы, образуемой рН-электродами.
Электроды рН со встроенным датчиком температуры, благодаря дополнительному платиновому электроду, могут использоваться в качестве датчиков ОВП.
Принцип действия канала измерения ОВП основан на измерении ЭДС электродной системы, образуемой растворозаземляющим контактом и электродом сравнения (только для датчиков рН).
Принцип действия канала измерения УЭП жидких сред основан на измерении сопротивления между электродами в первичном преобразователе (кондуктометрическом датчике).
Принцип действия каналов измерения массовой концентрации растворенного кислорода основан на измерении силы тока между электродами в первичном преобразователе (амперометрическом датчике).
Анализаторы выпускаются в одноканальной и двухканальной модификациях состоят из микропроцессорного блока и соответствующих первичных преобразователей (далее - электродов/ датчиков). Анализаторы М200 позволяют проводить измерение рН и ОВП или УЭП или концентрации растворенного кислорода (для двухканальной модификации - два параметра в любых сочетаниях) и температуры. Количество одновременно измеряемых параметров -до двух для одноканальной модификации и до четырех для двухканальной. В приборе предусмотрена температурная компенсация результатов измерений. К прибору можно подключать только цифровые датчики с маркировкой «ISM».
Анализаторы имеют до четырех свободно программируемых аналоговых токовых выходов от 0 (4) до 20 мА для передачи измеренных значений на соответствующие регистрирующие устройства.
Анализаторы поставляются в исполнениях 1/2DIN для настенного, панельного и трубного монтажа и 1/4DIN для панельного монтажа. Класс промышленной защиты IP65.

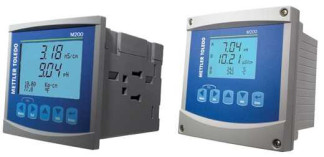

Общий вид анализаторов жидкости комбинированных M200 представлен на рисунке 1.
Исполнение 1/4DIN Исполнение 1/2DIN
Рисунок 1 - Общий вид средства измерений
Анализаторы имеют встроенное программное обеспечение, разработанное для выполнения измерений, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Встроенное ПО защищено на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.05 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний: | |
| - pH | от -2 до +16 |
| - ОВП, мВ | от-1500 до +1500 |
| - УЭП: | |
| - с 2-электродным датчиком, мСм/см | от 0 до 40000 |
| - с 4-электродным датчиком, мСм/см | от 0,01 до 650 |
| - массовая концентрация растворенного кислорода, ppm (мг/л) - Т, °С: | от 0,00 до 50,00 |
| - с датчиком рН/ОВП | от -30 до +130 |
| - с датчиком УЭП | от -40 до +200 |
| - с датчиком растворенного кислорода | от -10 до +80 |
| Диапазон измерений: - pH | от 1 до 14 |
| - ОВП, мВ | от-1500 до +1500 |
| - УЭП, мкСм/см: | |
| - с 2-электродным датчиком: - с константой ячейки 0,1 см-1 | |
| от 0,01 до 50000 | |
| - с константой ячейки 0,01 см-1 | от 0,001 до 500 |
| - с 4-электродным датчиком | от 20 до 500000 |
| - массовая концентрация растворённого кислорода, мкг/дм3 - T, °C: | от 6 до 20000 от -5 до +90 |
| Пределы допускаемой абсолютной | |
| погрешности при измерении: - pH - T, °C | ±0,05 ±0,3 |
| Пределы допускаемой относительной | |
| погрешности при измерении УЭП жидких сред, % | ±5 |
| Пределы допускаемой относительной | |
| погрешности при измерении массовой | |
| концентрации растворённого кислорода, % | ±2 |
| Пределы допускаемой абсолютной | |
| погрешности измерений окислительно | |
| восстановительного потенциала (ОВП), мВ | ±6 |
| Наименование характеристики | Значение |
| Параметры электропитание: | |
| - напряжение, В | от 100 до 240 |
| - частота, Гц | от 50 до 60 |
| - потребляемая мощность, ВА, не более | 10 |
| Габаритные размеры преобразователя | |
| длинах ширинах высота, мм, не более: | |
| - 1/2DIN | 150x116x150 |
| - 1/4DIN | 102x140x102 |
| Масса преобразователя, кг, не более: | |
| - 1/2DIN | 1 |
| - 1/4DIN | 0,7 |
| Условия эксплуатации: | |
| - температура анализируемой среды, °С | |
| - температура окружающей среды, °С | от -20 до +150 |
| - относительная влажность воздуха, %, | от -10 до +50 |
| не более | 95 (без конденсации) |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 7000 |
наносится на анализаторы в виде клеевой этикетки и на титульных листах Руководств по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор (блок микропроцессорный) | - | 1 шт. |
| Первичные преобразователи^ | - | 1 компл. |
| Набор комплектующих2) | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| 1) Электроды и датчики из нижеперечисленных: | ||
| - первичные преобразователи pH: InPro325хi, InPro426xi, InPro480xi, InPro310xi, | ||
| InPro 200xi, pHUre; | ||
| - первичные преобразователи УЭП 2-хэлектродные: UniCond2e; | ||
| - первичные преобразователи УЭП 4-хэлектродные InPro71ххi, UniCond4e; | ||
| - датчики растворенного кислорода амперометрические InPro68xx(G)i, | ||
| InPro69xx(G)i; | ||
| Соединительные кабели для электродов и датчиков. | ||
| Дополнительная комплектация по требованию заказчика: | ||
| - монтажные корпуса. | ||
| - комплекты запасных мембран. | ||
| - устройства для тестирования анализатора. | ||
| - устройства для тестирования электродов и датчиков. | ||
| - внутренние электролиты и чистящие растворы. | ||
| - градуировочные растворы pH с номинальными значениями (2,00; 4,01; 7,00; 9,21; | ||
| 10,00; 11,00); | ||
| - градуировочные растворы УЭП (12,88 мСм/см; 1413 мкСм/см; 84 мкСм/см). | ||
осуществляется по документам ГОСТ Р 8.722-2010 «ГСИ. Анализаторы жидкости кондуктометрические. Методика поверки» при измерении удельной электрической проводимости; ГОСТ Р 8.857-2013 «ГСИ. рН-метры. Методика поверки» при измерении рН и температуры; Р 50.2.045-2005 «ГСИ. Анализаторы растворенного в воде кислорода. Методика поверки» при измерении массовой концентрации растворенного кислорода; ГОСТ 8.639-2014 «ГСИ. Электроды для определения окислительно-восстановительного потенциала. Методика поверки» при измерении окислительно-восстановительного потенциала.
Основные средства поверки:
- рабочие эталоны рН 2-го разряда - буферные растворы по ГОСТ 8.120-2014;
- стандарт-титры СТ-ОВП-01-1 и СТ-ОВП-01-2 (Рег № 61364-15) (готовятся насыщением хингидроном буферных растворов рН 1,65 и 6,86);
- термометр лабораторный электронный ЛТ-300 (рег. № 61806-15);
- установка кондуктометрическая поверочная КПУ-1 (рег. № 31468-06);
- СО состава искусственной газовой смеси O2 +N2 ГСО 10531-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) на анализаторы, как указано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ 8.457-2015 ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей.
ГОСТ 8.120-2014 ГСИ. Государственная поверочная схема для средств измерений pH. ГОСТ 8.652-2016 ГСИ. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода).
Приказ Минприроды России от 29.09.2010 № 425 «Об утверждении Методических указаний по осуществлению органами государственной власти субъектов Российской Федерации переданного полномочия Российской Федерации по осуществлению мер по охране водных объектов или их частей, находящихся в федеральной собственности и расположенных на территориях субъектов Российской Федерации».
Техническая документация изготовителя.
| Зарегистрировано поверок | 256 |
| Поверителей | 11 |
| Актуальность данных | 21.11.2024 |
