Государственный реестр средств измерений

Анализаторы содержания топлива в маслах Spectro FDM, 70424-18

70424-18
Анализаторы содержания топлива в маслах Spectro FDM (далее - анализаторы) предназначены для измерений массовой доли дизельного, бензинового или других легких углеводородных топлив в моторных, турбинных и других машинных маслах на синтетических и минеральных основах.
Карточка СИ
Номер в госреестре 70424-18
Наименование СИ Анализаторы содержания топлива в маслах
Обозначение типа СИ Spectro FDM
Изготовитель "Spectro Scientific", США
Год регистрации 2018
Срок свидетельства 26.02.2023
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы содержания топлива в маслах Spectro FDM (далее - анализаторы) предназначены для измерений массовой доли дизельного, бензинового или других легких углеводородных топлив в моторных, турбинных и других машинных маслах на синтетических и минеральных основах.

Описание

Принцип действия анализаторов основан на законе Генри, согласно которому концентрация паров топлива над пробой масла, будет пропорциональна процентному содержанию растворенного топлива в пробе масла. В основу работы анализаторов положена возможность измерения парциального давления углеводородов над пробой масла путем обратимой адсорбции компонентов топлива на чувствительном элементе и измерении амплитуды и скорости распространения звуковых волн до и после адсорбции.

На первом этапе анализа через измерительную ячейку с чувствительным элементом прокачивается чистый воздух, что позволяет получить данные «холостого опыта», затем начинается прокачка воздуха с парами топлива, скопившимися в свободном пространстве над пробой масла. Удаление компонентов топлива производится кратковременным нагревом чувствительного элемента.

Анализаторы применяются для контроля качества работы двигателей косвенным способом и представляют собой аналитические приборы с блоком управления, обеспечивающим автоматизацию измерения, обработки и регистрации с сенсорным TFT дисплеем для управления процессом измерений и отображения результатов измерений.

Для корректной работы анализатора необходимо построение градуировочной характеристики содержания конкретного типа топлива в конкретном типе минерального масла. В комплект анализатора входят необходимые принадлежности для подготовки растворов для градуировки и собственно проведения градуировки в единицах содержания (массовой доли или объемной доли). Объем анализируемой пробы составляет 0,5 см3.

Анализаторы выпускаются в двух модификациях: анализатор Spectro FDM Q6000 и анализатор Spectro FDM Q6001, имеющие возможность сохранения одной и трех калибровок соответственно.

Результаты измерений могут быть переданы посредством USB на внешние приёмные устройства, включая персональные компьютеры, принтеры, внешние дисплеи.

Анализаторы могут использоваться в полевых условиях с питанием от встроенной аккумуляторной батареи.

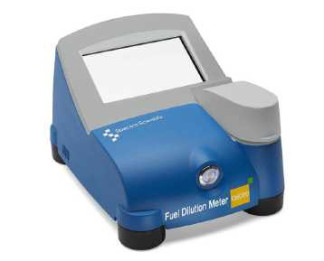

Общий вид анализаторов представлен на рисунке 1.

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим сохранять градуировочные характеристики, проводить диагностику, контроль процесса измерений, осуществлять сбор, обработку, форму представления и архивирование экспериментальных данных.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Влияние ПО на метрологические характеристики анализаторов учтено при нормировании их характеристик.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

UNI

Номер версии ПО, не ниже

3.5f

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2- Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой доли топлива в масле, %

от 0,2 до 15

Предел допускаемого относительного среднего квадратического отклонения результатов измерений массовой доли топлива в масле, %

5,0

Пределы допускаемой абсолютной погрешности измерений массовой доли топлива в масле, %

- в диапазоне измерений от 0,2 до 2 включ. %

±0,2

Пределы допускаемой относительной погрешности измерений массовой доли топлива в масле, %

- в диапазоне измерений св. 2 до 15 включ. %

±10

Наименование характеристики

Значение

Время установления показаний, с, не более

60

Параметры электрического питания:

- напряжение переменного тока, В

220±22

- частота переменного тока, Г ц

50±1

Потребляемая мощность, В • А, не более

9

Частота питающей сети, Гц

55±5

Габаритные размеры, мм, не более:

- высота

135

- ширина

150

- длина

198

Масса, кг, не более

1,4

Условия эксплуатации:

- температура окружающего воздуха, оС

от 5 до 35

- относительная влажность воздуха, %, не более

90

Срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор содержания топлива в маслах

Spectro FDM

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 192-241-2017

1 экз.

Емкости для проб^

346162035

50 шт./упаковка

Одноразовые пипетки для проб^

346163036

50 шт./упаковка

Комплект емкостей и пипеток для проб^

346163037

500 шт./упаковка

Пипетка переменного объема (100-1000 мкл) 1)

P-11186

1 шт.

Наконечники для пипетки (100-1000 мкл) 1)

P-11187

182 шт./упаковка

Кейс для транспортировки FDM1)

P-11189

1 шт.

Масло минеральное «чистое» 1)

DSLBLK15W40-

100

1 шт.

Образец для градуировки 2% легких углеводородов в минеральном масле1)

GASFD-2P-100

1 шт.

Образец для градуировки 5% дизельного топлива в минеральном масле1)

DSL5%DEV-100

1 шт.

1) Поставляются по отдельному заказу

Поверка

осуществляется по документу МП 192-241-2017 «ГСИ. Анализаторы содержания топлива в маслах Spectro FDM. Методика поверки», утвержденному ФГУП «УНИИМ» 08 ноября 2017 г. Основные средства поверки:

- рабочий эталон единицы массы 1-го разряда в диапазоне значений от 0,01 до 200 г по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик СИ с требуемой точностью.

Знак поверки в виде наклейки наносится на переднюю панель анализаторов в соответствии с рисунком 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «Spectro Scientific», США.

Зарегистрировано поверок 2
Поверителей 1
Актуальность данных 16.09.2024
