Установка поверочная расходомерная газовая УПРГ-1600, 70425-18

Назначение

Установка поверочная расходомерная газовая УПРГ-1600 (далее - установка), предназначена для воспроизведения, хранения и передачи единиц объемного расхода и объема газа в диапазоне расходов от 0,01 до 1600 м3/ч.

Описание

Принцип действия установки основан на измерении объема воздуха, прошедшего через поверяемый счетчик газа, и объема воздуха, прошедшего через блок критических сопел за фиксированное время, и сравнении приведенных к одинаковым условиям измерений объема измеренного блоком критических сопел, с объемом, измеренным поверяемым счетчиком газа.

Установка изготовлена из средств измерений и оборудования серийного отечественного и импортного изготовления. Монтаж и наладка установки осуществлены непосредственно на объекте эксплуатации в соответствии с эксплуатационными документами её составляющих. Конструктивно, установка состоит из следующих основных узлов:

-    блок генераторов расхода (вакуумный насос 1 шт. и воздуходувки 2 шт.) со стойками управления;

-    блок критических сопел (малый сопловой блок, большой сопловой блок, набор обвязки, фильтр);

-    блок управления запорной арматурой (шкаф пневматики малого соплового блока, шкаф пневматики большого соплового блока);

-    блок подключения поверяемого средства измерения (сменные измерительные участки, датчик температуры, переносимая точка отбора давления, шкаф коммутации выходных сигналов поверяемого средства измерений);

-    блок получения параметров процесса (шкафы датчиков малого и большого сопловых блоков (датчики давления, перепада давлений), датчики температуры, преобразователя влажности и температуры окружающего воздуха);

-    система обработки информации (шкаф управления, АРМ оператора).

Возможность проверки установки на герметичность обеспечена обвязкой и запорной

арматурой.

В узлы установки входят следующие основные технические средства и средства измерений (регистрационный номер в Федеральном информационном фонде):

-    критические сопла, относительная погрешность калибровки не более ±0,18 %;

-    термопреобразователь сопротивления платиновый серии 90 модели 2230, фирмы «JUMO GmbH&CoKG» (регистрационный №49521-12), диапазон измерений от минус 50 до плюс 600 0С, абсолютная погрешность измерения температуры ±(0,1+0,0017|t|) 0С;

-    преобразователь измерительный серии dTRANS модификации Т03 исполнения 707030, фирмы «JUMO GmbH&CoKG» (регистрационный № 54307-13), диапазон преобразования входного сигнала от ТС от минус 200 до плюс 850 0С, пределы допускаемой основной приведенной погрешности ± 0,1 %;

-    преобразователь давления измерительный dTrans p20, фирмы «JUMO GmbH&CoKG», (регистрационный №47454-11), диапазон измерений абсолютного давления от 0 до 0,4 МПа, пределы допускаемой основной приведенной погрешности измерений ±0,07 %;

-    преобразователь давления измерительный dTrans p20 DELTA, фирмы «JUMO GmbH&CoKG», (регистрационный №47454-11), диапазон измерений разности давлений от минус 0,1 до плюс 0,1 МПа, пределы допускаемой основной приведенной погрешности измерений ±0,07 %;

-    преобразователь давления измерительный JUMO dTRANS p20 DELTA, фирмы «JUMO GmbH&CoKG», (регистрационный №56239-14), диапазон измерений разности давлений от минус 0,1 до плюс 0,1 МПа, пределы допускаемой основной приведенной погрешности измерений ±0,07 %;

-    термогигрометр ИВА-6 модификации ИВА-6Б2-К, фирмы ООО НПК «МИКРОФОР» (регистрационный № 46434-11), диапазон измерения относительной влажности от 0 до 90 %, пределы допускаемой основной абсолютной погрешности измерений относительной влажности ± 1 %. Диапазон измерения температуры от 0 до плюс 60 °С, пределы допускаемой абсолютной погрешности измерения температуры ±0,3 °С. Пломбировка установки осуществляется с помощью проволоки и свинцовой

(пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, пропущенных через отверстия завернутых винтов крепления фланцевых соединений в местах установки критических сопел.

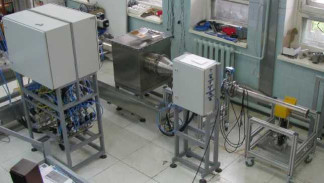

Общий вид основных блоков установки с указанием мест установки пломб приведены на рисунках 1 и 2.

Рисунок 2 - Общий вид установки (большой сопловой блок)

Программное обеспечение

Программное обеспечение (далее - ПО) установки обеспечивает регистрацию и хранение результатов измерений, формирование отчётов, протоколов. ПО установки содержит средства обнаружения, обозначения и устранения сбоев и искажений, которые нарушают целостность результатов измерений.

В ПО установки защита от непреднамеренных и преднамеренных изменений метрологически значимой части ПО осуществляется разграничением прав доступа групп пользователей к метрологически значимой части ПО и данным с помощью системы паролей.

Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Метрологически значимая часть ПО, состоит из: «АРМ УСТАНОВКИ УПРГ-1600» и «Конфигурация OPC сервера».

Таблица 1 - Идентификационные данные ПО «АРМ УСТАНОВКИ УПРГ-1600»:

Таблица 2 - Идентификационные данные ПО «Конфигурация OPC сервера»:

Таблица 3

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации установки типографическим способом. Комплектность средства измерений

Таблица 4

Поверка

осуществляется по документу НА.ГНМЦ.193-17 МП «Инструкция. ГСИ. Установка поверочная расходомерная газовая УПРГ-1600. Методика поверки», утверждённому ГНМЦ АО «Нефтеавтоматика» 15.09.2017 г.

Основные средства поверки:

-    государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013;

-    устройство для поверки вторичной измерительной аппаратуры узлов учета нефти и нефтепродуктов УПВА с пределом допускаемой абсолютной погрешности установки тока ±3 мкА, пределом допускаемой относительной погрешности задания периода импульсных последовательностей ±5 10'4 % (регистрационный № 20103-00);

-    калибратор давления DPI модификации DPI-620, диапазон воспроизведения силы постоянного тока от 0 до 24 мА, пределы допускаемой погрешности (±0,015%+(±0,005% ВПИ)) (регистрационный № 16347-09).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке установки.

Сведения о методах измерений

приведены в эксплуатационной документации.

Нормативные документы, устанавливающие требования к установке поверочной расходомерной газовой УПРГ-1600

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
