Государственный реестр средств измерений

Газоанализаторы водорода ИНВ-8, 70427-18

70427-18
Г азоанализаторы водорода ИНВ-8 (далее - газоанализаторы) предназначены для измерений объемной доли водорода в воздухе рабочей зоны.
Карточка СИ
Номер в госреестре 70427-18
Наименование СИ Газоанализаторы водорода
Обозначение типа СИ ИНВ-8
Изготовитель Общество с ограниченной ответственностью "ФРИАТ" (ООО "ФРИАТ"), г. Москва
Год регистрации 2018
Срок свидетельства 26.02.2028
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Г азоанализаторы водорода ИНВ-8 (далее - газоанализаторы) предназначены для измерений объемной доли водорода в воздухе рабочей зоны.

Описание

Г азоанализаторы представляют собой стационарные автоматические приборы, выполненные в едином корпусе, и состоящие из измерительной ячейки, вторичного преобразователя, побудителя расхода воздуха.

Принцип действия газоанализаторов основан на использовании зависимости теплопроводности анализируемой газовой смеси от содержания в ней измеряемого компонента.

Газоанализаторы размещают во взрывобезопасном помещении вне зоны отбора проб. Анализируемый воздух из мест возможных утечек водорода по шлангам поступает в газоанализатор. Зона контролируемого воздуха может быть удалена от газоанализатора на 30 метров. Число измерительных каналов от одного до восьми. Работа каналов происходит последовательно в автоматическом режиме. Имеется ручное переключение каналов. Показания газоанализаторов снимаются с цифрового индикатора, находящегося на передней панели. В начале каждого цикла газоанализатор автоматически настраивается по воздуху.

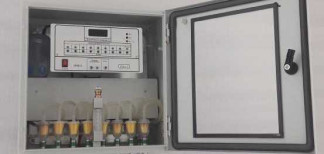

Газоанализаторы имеют выходы для подключения записывающего устройства, компьютера. Общий вид газоанализаторов представлен на рисунке 1.

Место нанесения знака поверки

Пломбирование газоанализаторов не предусмотрено.

Программное обеспечение

Газоанализаторы водорода ИНВ-8 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи.

Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ИНВ-8

Номер версии (идентификационный номер ПО):

Н2-3

Цифровой идентификатор ПО:

0х97А8861С

Алгоритм вычисления цифрового идентификатора

CRC32

Технические характеристики

Основные метрологические и технические характеристики приборов приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики

Наименование характеристики

Значение

Диапазон показаний объемной доли водорода, %

от 0 до 19,99

Диапазон измерений объемной доли водорода, %

от 0 до 2,0

Пределы допускаемой погрешности, приведенной к верхнему пределу диапазона измерений, %

±5

Время установления показаний Т0,9, с, не более

60

Потребляемая мощность, В-А, не более

15

Габаритные размеры, мм, не более: - длина

410

- ширина

220

- высота

450

Масса, кг, не более

14

расход анализируемого газа, дм3/ч

от 40 до 100

температура окружающего воздуха, °С

от +10 до +50

атмосферное давление, кПа

от 84,0 до 106,7;

Электрическое питание:

- напряжение переменного тока, В

220 +33

- частота переменного тока, Г ц

50±1

Знак утверждения типа

наносится на переднюю панель газоанализатора способом наклейки и на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Газоанализатор водорода ИНВ-8

-

1 шт.

Руководство по эксплуатации

РЭ 4215-002-78345774-2016

1 экз.

Методика поверки

МП 205-24-2017

1 экз

Комплект монтажных частей в соответствии с паспортом

1 комплект

Поверка

осуществляется по документу МП 205-24-2017 «Газоанализаторы водорода ИНВ-8. Методика поверки», утвержденному ФГУП «ВНИИМС» 31 мая 2017 г.

Основные средства поверки:

ГСО № 10532-2014 (Н2 - воздух).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на переднюю панель газоанализатора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 21.09.2024
