| Номер в госреестре | 70432-18 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | SF 50 |
| Изготовитель | "KIMO Instruments", Франция |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые SF 50 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры воздуха в в составе газовой турбины 6F.03/6FA+E, Полярная ГТЭС, Ванкорского нефтегазового месторождения.
Принцип действия ТС основан на изменении электрического сопротивления чувствительного элемента (ЧЭ) пропорционально температуре измеряемой среды.
Термопреобразователь конструктивно выполнен в виде измерительной вставки с одним ЧЭ и внутренних соединительных проводов, помещенных в защитный чехол из нержавеющей стали (1.4404), а также кабеля в тефлоновой оболочке с присоединительными проводами.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа Pt100 по ГОСТ 6651-2009 (МЭК 60751). Схема соединения внутренних проводов с ЧЭ:
3- х проводная.
Фотография общего вида термопреобразователей приведена на рисунке 1.

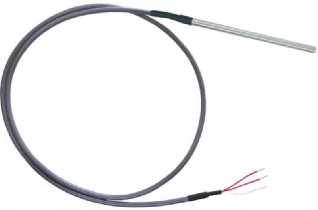

Рисунок 1 - Общий вид ТС
Пломбирование ТС не предусмотрено.
отсутствует.
приведены в таблице 1.
Таблица 1 - Метрологические и технические характеристики ТС
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -50 до +400 |
| Класс допуска по ГОСТ 6651-2009 | А |
| Наименование характеристики | Значение характеристики |
| Условное обозначение номинальной статической характеристики (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Температурный коэффициент ТС, а по ГОСТ 6651-2009, “С"1 | 0,00385 |
| Пределы допускаемого отклонения сопротивления ТС от НСХ, °С (где t - значение измеряемой температуры) | ±(0,15+0,002- |t|) |
| Номинальное значение сопротивления ТС при 0 °C (Ro), Ом | 100 |
| Диаметр монтажной части, мм | 6 |
| Длина монтажной части, мм | 100 |
| Длина кабеля ТС, мм | 2000 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -50 до +260 98 |
наносится на титульный лист паспорта методом штемпелевания.
Комплектность ТС приведена в таблице 2.
Таблица 2 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Термопреобразователь сопротивления платиновый | SF 50 | 2 шт. |
| Паспорт | - | 2 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым SF 50
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
