| Номер в госреестре | 70439-18 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-8 |
| Изготовитель | ООО "НПО Нефтемаш", г.Пенза |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-8 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефти.
Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-8 основан на измерении объема нефти в зависимости от уровня его наполнения.
Резервуары стальные горизонтальные РГС-8 представляют собой горизонтальные сварные сосуды с усечено-коническими днищами. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефти: приемо-раздаточными патрубками с запорной арматурой; прибором для замера уровня; противопожарным оборудованием. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров - подземная.
Резервуары стальные горизонтальные цилиндрические РГС-8 с заводскими номерами 01321 №3, 01321 №4 распложены в Карабашском товарном парке Публичного Акционерного Общества «Татнефть» имени В. Д. Шашина Нефтегазодобывающего Управления «Лениногорскнефть», (ПАО «Татнефть» им.В. Д. Шашина НГДУ «Лениногорскнефть»).

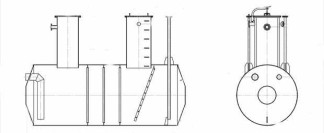

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-8 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-8 не предусмотрено.
отсутствует.
Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.
| Заводской номер резервуара | Наименование характеристики | ||||
| Номинальная вместимость, м3 | Пределы допускаемой относительной погрешности вместимости резервуара, % | Геометрическая вместимость, м3 | Базовая высота резервуара, мм | Предельная высота наполнения, мм | |
| Резервуары стальные горизонтальные цилиндрические РГС-8 | |||||
| 01321№3 | 8 | ±0,25 | 8,090 | 3648 | 1990 |
| 01321№4 | 8,088 | 3890 | |||
Таблица 2 - Основные технические характеристики
| Заводской номер резервуара | Н | аименование характеристики | |||
| Высота резервуара, мм | Внешний диаметр, мм | Температура окружающей среды при эксплуатации, °С | Масса резервуара, кг | Средний срок службы, лет, не менее | |
| Резервуары стальные горизонтальные цилиндрические РГС-8 | |||||
| 01321№3 | 2880 | 2000 | от-40 до +50 | 2125 | 20 |
| 01321№4 | |||||
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность резервуара
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-8 | 2 шт. |
| Паспорт | 2экз. | |
| Градуировочная таблица | 2экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Основные средства поверки:
эталонный уровнемер 2-горазряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82;
эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм по ГОСТ 8.400;
эталонный счетчик жидкости с пределами допускаемой погрешности ±0,15 % по ГОСТ 8.510-2002;
термометр лабораторный ТЛ-4, регистрационный № 303-91;
анемометр чашечный МС-13, регистрационный № 3488-80.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.
отсутствуют.
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
Техническая документация ООО «НПО Нефтемаш»
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
