| Номер в госреестре | 70440-18 |
| Наименование СИ | Термопреобразователи сопротивления т.м. MINCO |
| Обозначение типа СИ | S100050 |
| Изготовитель | "Minco Products, Inc.", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления т.м. MINCO серии S100050 (далее по тексту -термометры или ТС) предназначены для измерений температуры обмоток статоров электродвигателей в различных отраслях промышленности во взрывоопасных и взрывобезопасных зонах.
Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) от температуры. Чувствительный элемент ТС помещен в защитный корпус из высокотемпературного эпоксидного стекла. Удлинительный кабель выведен через уплотнение в наружной части защитного корпуса.
Термопреобразователи ТС представляют собой измерительную вставку с соединёнными выводными проводами, состоящую из тонкоплёночных чувствительных элементов.
ТС имеют двух-, трех- или четырехпроводную схему соединения внутренних проводов с ЧЭ. ТС относятся к электрическому оборудованию, предназначенному для применения во взрывоопасных зонах класса 1,2 категории IIA, IIB, IIC.

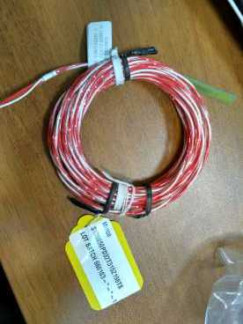

Внешний вид ТС представлен на рисунке 1. Пломбирование ТС не предусмотрено.
отсутствует.
приведены в таблице 1.
| Характеристика | Значение |
| Диапазон измерений температуры, °С | от -50 до +180 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 |
| Номинальное значение сопротивления ТС при 0 °С, Ом | 100±0,12 |
| Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте, °C | ±(0,30 + 0,005 • |t|), где t - значение измеряемой температуры |
| Габаритные размеры погружаемой части, мм: - длина - ширина - толщина | от 51 до 590 от 5,6 до 25,4 от 1,75 до 4,0 |
| Длина удлинительного кабеля, мм | до 10100 |
| Масса ТС (без головки и защитной гильзы), кг, не более | 0,025 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха, % | от -60 до +40 до 95 |
| Средний срок службы, лет | 15 |
наносится на титульный лист паспорта методом штемпелевания.
Комплектность ТС приведена в таблице 2.
Таблица 2 - Комплектность ТС
| Наименование | Количество |
| Термопреобразователи сопротивления т.м. MINCO серии S100050 Заводские номера 508166-012; 521018-001 - 521018-015; 523054-001 - 523054-011; 516878-001 - 516878-042; 526543-001 - 526543-099 | 168 шт. |
| Паспорт (на группу преобразователей по 12 шт.) | 14 экз. |
осуществляется по документу ИЦРМ-МП-176-17 «Термопреобразователи сопротивления т.м. MINCO серии S100050. Методика поверки», утвержденному ООО «ИЦРМ» 20.11.2017 г. Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, регистрационный номер в Федеральном информационном фонде 15595-06;
- термостаты переливные прецизионные ТПП-1 (модель ТПП-1.0 и ТПП-1.2), регистрационный номер в Федеральном информационном фонде 33744-07;
- измеритель-регулятор температуры многоканальный прецизионный МИТ8, регистрационный номер в Федеральном информационном фонде 19736-11.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт ТС.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
Техническая документация фирмы-изготовителя
