Комплексы СДК-ППВплот, 70441-18

Назначение

Комплексы типа СДК-ППВплот (далее - СДК-ППВплот) предназначены для автоматизированного измерения объема и массы отпускаемой дозы нефтепродуктов и других технических жидкостей в автоцистерны, железнодорожные цистерны или другие емкости, а также управления процессом налива и слива при проведении учетно-расчетных операций.

Описание

Принцип работы СДК-ППВплот основан на динамическом методе измерений в потоке количества нефтепродуктов и других технических жидкостей (далее - жидкость) с помощью счетчика жидкости и плотномера.

В состав СДК-ППВплот входят:

-    измерительный модуль;

-    модуль управления наливом;

-    насосный модуль;

-    устройства доступа на цистерну;

-    устройства налива;

-    устройства слива;

-    пульт управления;

-    вспомогательное оборудование.

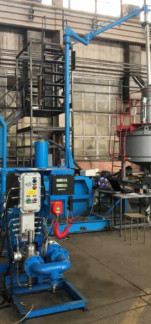

Общий вид СДК-ППВплот представлен на рисунке 1, схематичный вид с обозначением основных функциональных узлов на рисунке 2.

Условное обозначение:

комплекс СДК Х Х Х Х Х- ППВплот - ХХХХ- ХХ ХХ Х

1 2 3 4 5    6    7 8 9

1    - количество площадок обслуживания (от 0 до 9);

2    - количество мостиков переходных (от 0 до 9);

3    - количество устройств нижнего налива (слива) (от 0 до 9);

4    - количество устройств верхнего налива (слива) (от 0 до 9);

5    - количество измерительных модулей (от 1 до 9);

6    - наименование насоса;

7    - комплектация нестандартными устройствами доступа на цистерны (другие емкости) и наливными устройствами;

8    - комплектация измерительного модуля (от 20 до 40; от 60 до 80);

9    - климатическое исполнение.

Пример условного обозначения:

комплекс СДК 11.011-ППВплот-КМН-0020 У ТУ 3689-009-53581965-2016

комплекс для автоматизированного измерения объема и массы отпускаемой дозы нефтепродуктов и других технических жидкостей с одной площадкой обслуживания ПО-02, с одним переходным мостиком МП-4, с одним устройством для верхнего герметизированного налива типа АСН-100-08, одним измерительным модулем, насосом типа КМН, без нестандартных устройств доступа и наливными устройствами, комплектация измерительного модуля 20, климатическое исполнение У.

Рисунок 2 - Схематичный вид СДК-ППВплот

Рисунок 3 - Измерительный модуль

Измерительный модуль производит измерение объема и массы отпускаемой дозы жидкости с помощью счетчика жидкости (СЖ-ППВ изготовитель ОАО «Промприбор», г. Ливны (Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. № в ФИФ ОЕИ) 59916-15)) и плотномера (ПЛОТ-3Б-2 изготовитель ЗАО «Авиатех», г. Арзамас (рег. № 20270-12 в ФИФ ОЕИ)). Связь и управление осуществляется: со счетчиком жидкости по импульсному интерфейсу; с плотномером по цифровому интерфейсу (RS-485). Измерительный модуль также включает в свой состав технологическое оборудование. Общий вид и состав измерительного модуля схематично представлен на рисунке 3.

Модуль управления наливом служит для управления функциональными блоками СДК-ППВплот. Основным элементом модуля управления является устройство отсчетное («ТОПАЗ-106К1Е», изготовитель ООО «Топаз-Сервис», г. Волгодонск. Модуль управления обеспечивает:

-    управление, контроль работы и защиту технологического оборудования системы налива;

-    учет количества (объем и масса) отгруженного продукта;

-    аварийное закрытие запорной арматуры и отключение насоса при возникновении аварийных ситуаций.

Насосный модуль обеспечивает подачу жидкости в измерительный модуль.

Пульт управления обеспечивает:

-    управление режимом выдачи;

-    отображение информации о заданной и отпущенной дозе;

-    сбор и обработку измерительной информации;

-    накопление суммарных данных об измеренном количестве жидкости;

-    передачу результатов измерений в систему управления СДК-ППВплот.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящие в состав СДК-ППВплот, пломбируется в соответствии с эксплуатационной документацией на него, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.

Программное обеспечение

СДК-ППВплот имеют резидентное программное обеспечение, данное ПО в процессе эксплуатации не может быть модифицировано, загружено или прочитано через какой-либо интерфейс, идентификационные данные приведены в таблице 1.

Уровень защиты резидентного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные

Технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку СДК-ППВплот ударно-точечным методом и на эксплуатационную документацию типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МЦКЛ.0224.МП «Комплексы типа СДК-ППВплот. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 20.10.2017 г.

Основные средства поверки:

- установка поверочная средств измерений объема и массы УПМ 2000, рег. № 45711-16 в ФИФ ОЕИ.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СДК-ППВплот с требуемой точностью.

Знак поверки наносится в соответствующий раздел паспорта и/или на бланк свидетельства о поверке.

Сведения о методах измерений

изложены в эксплуатационной документации.

Нормативные документы

ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости»;

ТУ 3689-009-53581965-2016 «Комплексы типа СДК. Технические условия»
